户外公共健身器材异形连接侧板

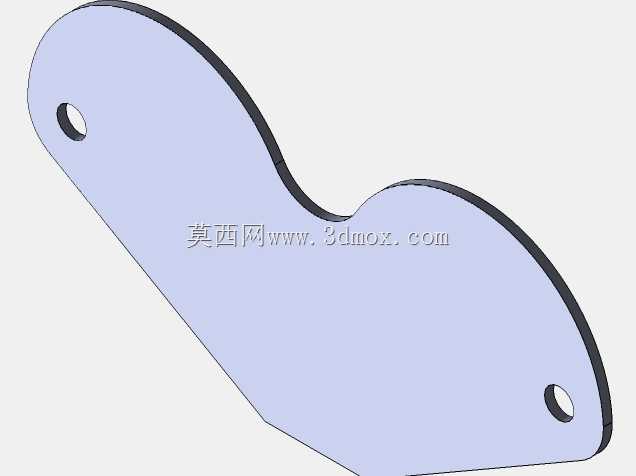

　　该零件属于户外街头健身器材的承载连接侧板，整体采用等厚薄板切割成型，轮廓为非对称异形曲线结构，板体两端各开设一处同轴度要求明确的圆形安装通孔，用于穿装铰接销轴或紧固螺栓，实现器材活动摆臂与固定机架之间的铰接定位。从结构受力角度分析，该侧板在整机中承担侧向限位与载荷传递作用：当使用者在器材上完成摆荡、抬腿、支撑等健身动作时，人体施加的动载荷会通过摆臂转轴传递至侧板两端孔位，板身的连续平滑曲线轮廓并非单纯造型设计，而是沿载荷传递路径优化后的受力形态——中段内凹曲线避让相邻运动部件的摆动行程，外凸圆弧段分散孔位周边的应力集中，避免直角拐角处出现疲劳断裂隐患。

　　实际户外应用场景中，这类侧板广泛安装于社区健身广场、公园公共运动区、街边露天健身点，配套组成漫步机、扭腰器、上肢牵引器等常见街头健身装备，长期承受日晒雨淋与高频次往复载荷，因此建模时严格保留了板件的等厚特征，边缘无额外焊接翻边，适配激光切割或等离子切割的下料工艺，后续仅需对孔位与外缘做倒角去毛刺处理，即可进入喷涂防腐工序。

　　设计思路上，该零件优先保证安装孔的中心距尺寸精度：两孔的中心距直接决定铰接部件的转动同轴度，若孔位偏差过大，装配后会出现摆臂卡滞、销轴偏磨的问题；板身轮廓的曲线曲率经过运动干涉校验，内凹区域预留出至少10mm的安全间隙，防止使用者运动时肢体或相邻杆件与侧板发生磕碰。从安装边界来看，该侧板成对对称布置在摆臂两侧，单块板的厚度方向需预留锁紧垫片与开口销的装配空间，两端孔的内径与销轴采用间隙配合，保证转动副运转灵活，板体外侧与机架立柱之间保留足够的操作空间，方便后期维护时拆卸销轴、更换磨损衬套。

　　建模过程中完整还原了薄板的侧面厚度特征与孔位的贯通结构，轮廓曲线无断点、无自相交，可直接导出二维切割图纸用于板材下料，也可导入装配体中完成整机的运动仿真，验证摆臂全行程范围内侧板与周边部件的干涉情况，为户外健身器材的结构优化、备件加工提供准确的三维依据。
