DN50拉科尔管道连接构件三维结构

　　在流体输送系统的现场布管作业里，公称通径DN50的管路是车间工艺管线、水处理支路、暖通循环管网以及小型化工加料管线里最常见的规格段，两英寸口径的管道既承担着中等流量的介质输送任务，又经常需要在设备检修、滤芯更换、阀组拆装的位置设置可快速断开的连接节点，拉科尔类管道连接构件正是针对这一工程需求设计的管路附件。这类构件不同于普通平焊法兰依靠整片螺栓圈压紧密封的形式，它的结构逻辑更偏向快装式管接头，在保证密封承压能力的前提下，大幅减少了拆装时需要松紧的紧固件数量，日常运维人员不需要逐个对位穿装十几根螺栓，仅需操作接头本体上的锁紧结构即可完成管路的通断对接，在空间局促的管廊夹层、设备机台旁的狭窄检修位里，这种操作便利性的优势会体现得格外明显。

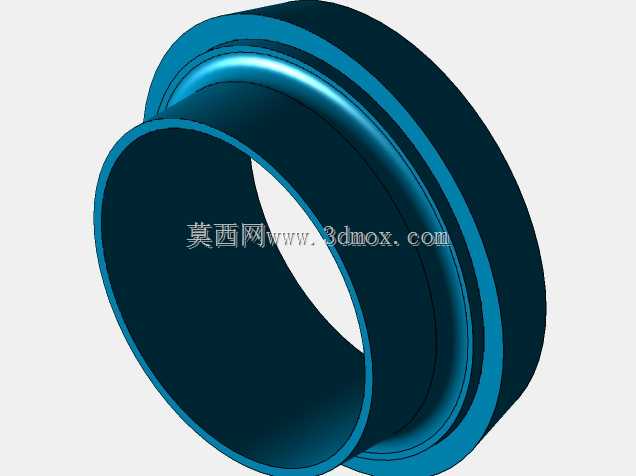

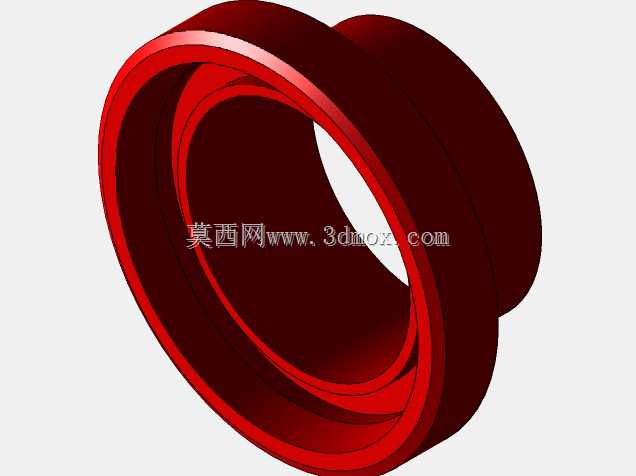

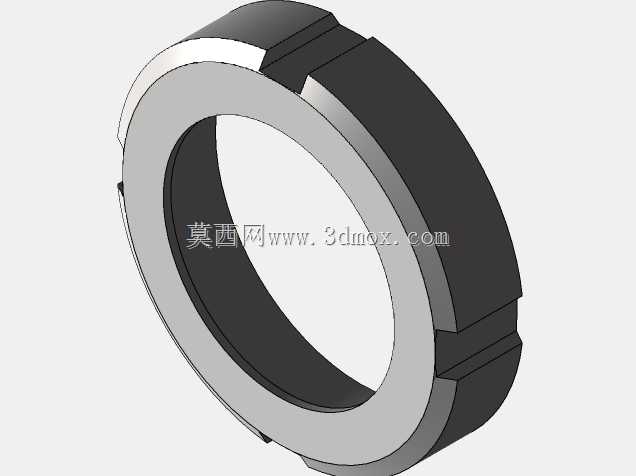

　　从三维结构的建模细节来看，整个构件围绕DN50通径的核心流道展开，中心通孔的通径尺寸严格匹配50毫米公称通径的管道内径要求，避免接头位置出现流道突然缩径引发的压损增大、介质淤积问题。接头两端的对接部位分别设置了与管道适配的连接结构，一端可与对应规格的管道端部完成焊接或卡套配合，另一端的锁紧配合面加工有精准定位的止口台阶，装配时两段管路的端面可以沿轴向直接贴合，密封件被约束在两端面之间的密封槽内，锁紧构件扣合后会沿轴向施加均匀的压紧力，让密封件产生适度的弹性变形，填满对接面之间的微观间隙，阻断水、压缩空气、低压油气或者常规工艺流体的渗漏路径。

　　建模过程中需要特别留意几处影响装配的边界尺寸：首先是接头本体的最大外轮廓直径，这个尺寸直接决定了管路安装时需要预留的横向操作空间，在多根管线并排敷设的场景下，相邻两根管道的中心距必须大于接头最大外径加上扳手操作间隙，否则后期锁紧部件无法顺利扳动；其次是接头的轴向总长度，这个尺寸会计入整段管路的下料长度核算，在预制管段的图纸会审阶段，如果漏掉接头占用的轴向长度，现场吊装对口时会出现管段过长无法就位、或者强行拉拽管路产生附加装配应力的问题，长期运行过程中附加应力会叠加在管道焊口位置，引发焊道疲劳开裂。另外锁紧构件的转动行程范围也需要在三维装配里做运动干涉检查，确认锁紧手柄或者卡箍在开合的全行程里，不会和周边的管道支架、相邻阀件的手轮、设备本体的凸出结构发生碰撞，很多现场改造项目里经常出现接头选型本身没问题，但安装后锁紧件被旁边的支架挡住无法完全锁死的情况，就是前期布管阶段没有核对操作空间边界导致的。

　　从实际使用的工况适配角度，DN50规格的这类接头常被布置在循环水泵的进出口旁、过滤单元的上下游、板式换热器的接管段，这些位置都有定期拆开清理内部杂质、更换密封件或者检修后端设备的需求。相比传统法兰连接，它的拆装耗时更短，不需要准备成套的螺栓垫片，也不存在法兰螺栓对角紧固时受力不均导致的密封面偏压泄漏问题，接头本体的锁紧结构本身就具备自定位对中的特性，两段管路对接时同轴度可以靠止口自动保证，对现场施工人员的装配经验要求更低。在三维建模的结构处理上，本体的承压壁厚按照常规低压流体输送的工况做了等厚补强，在密封槽、锁紧受力的卡槽位置做了局部加厚，避免长期反复拆装过程中受力部位出现磨损变形；密封槽的槽宽、槽深尺寸按照对应规格弹性密封圈的压缩量设计，压缩率控制在合理区间，既不会因为压缩量过大导致密封圈被挤压剪切损坏，也不会因为压缩量不足出现密封比压不够渗漏的问题。

　　对于设备选型和结构设计人员来说，在三维设备管线库里调用这类构件时，除了核对通径匹配，还要同步确认接头的承压等级、适配的管道外径系列、密封件材质是否和输送介质相容，同时把接头的拆装操作空间在设备布局阶段就预留出来，让管路系统在后期运维阶段真正实现快速断接的设计目的。
