单槽绕线导向滑轮结构设计

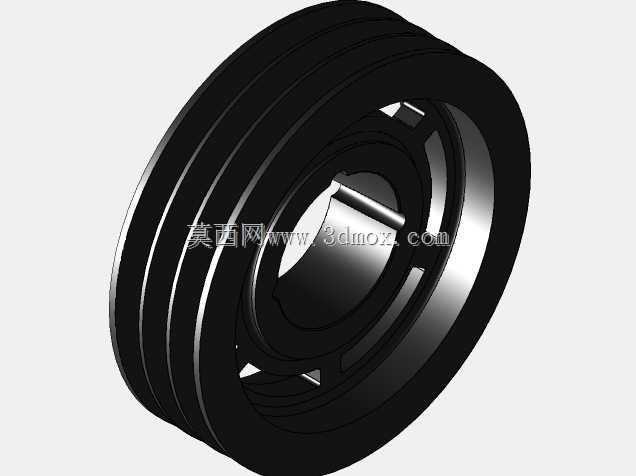

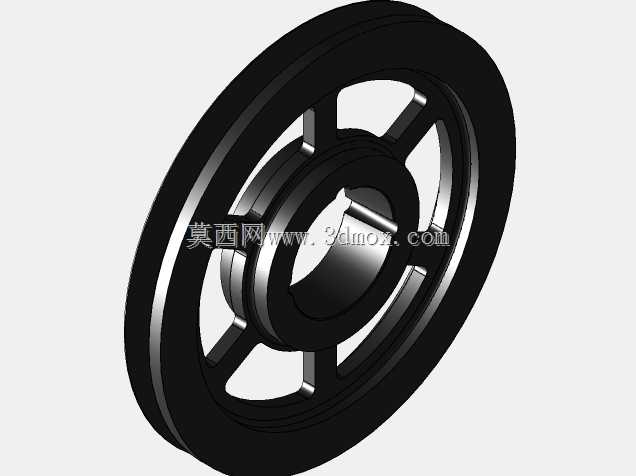

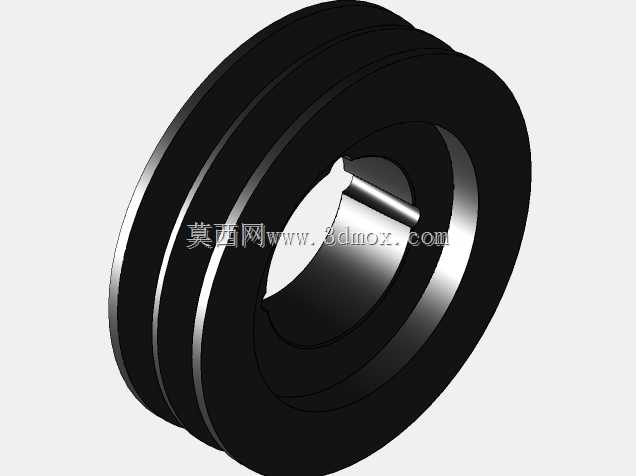

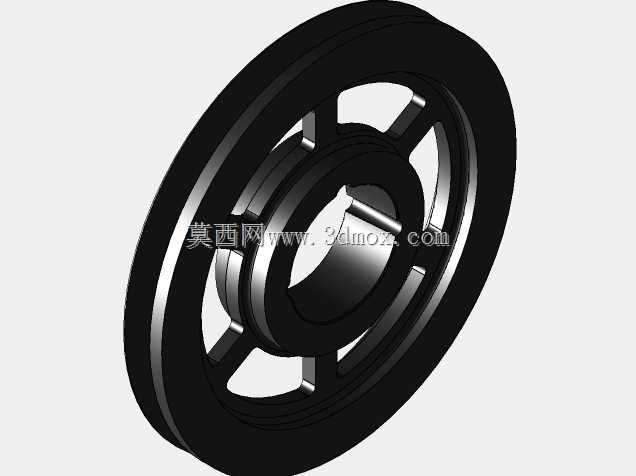

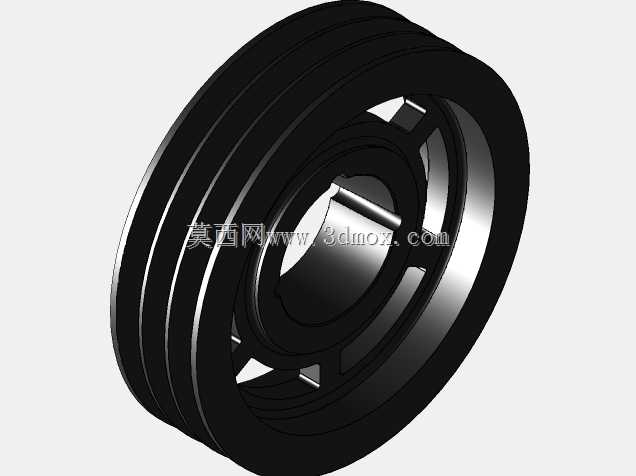

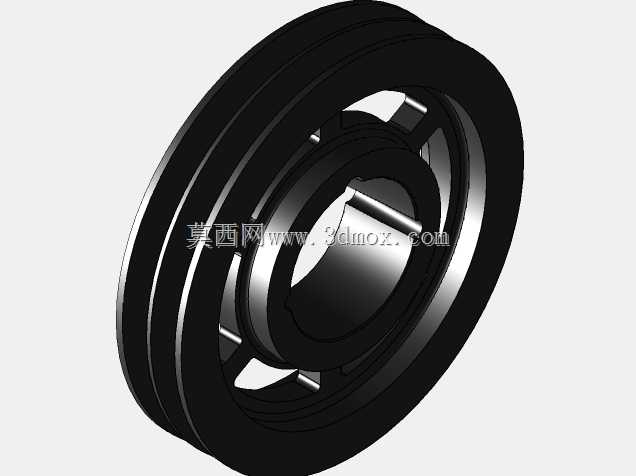

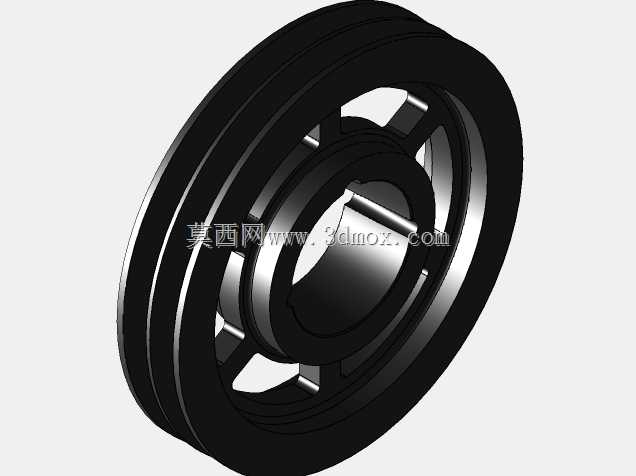

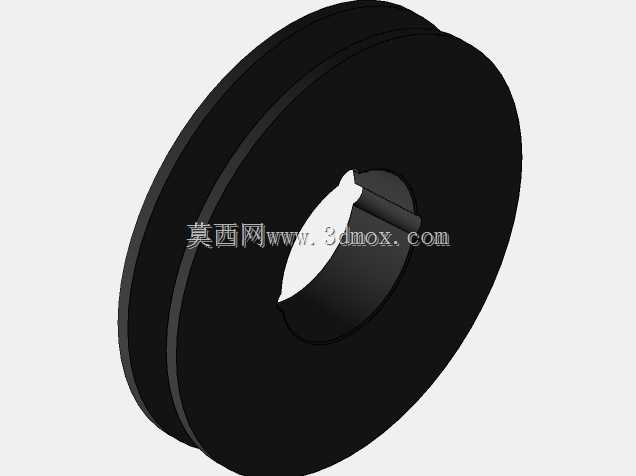

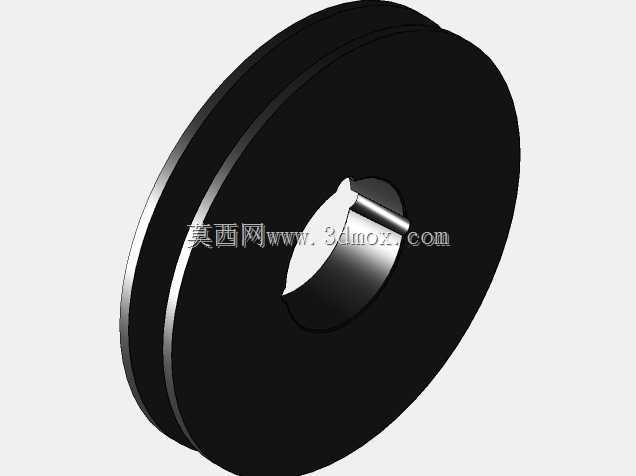

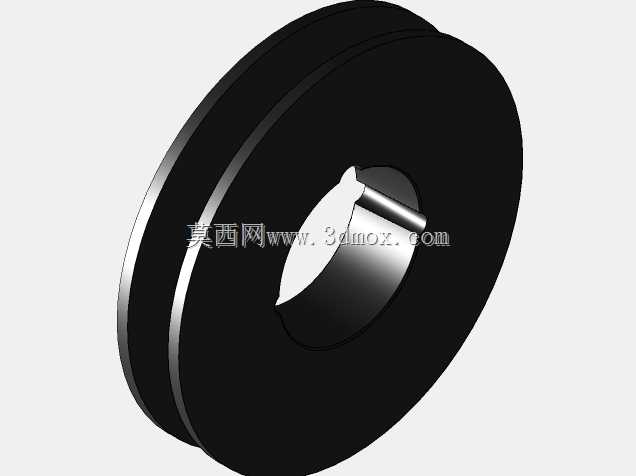

　　该滑轮模型呈现的是一种带环形绳槽的盘状回转零件，主体由较厚的轮缘、两侧辐板式盘面和中心轮毂组成，外圆中部加工出内凹的圆弧槽，用于约束绳索、皮带或细线类介质的运动轨迹。轮槽截面采用平滑过渡的弧形轮廓，槽底与两侧挡边之间没有尖锐棱边，能够降低柔性件在反复弯曲、滑移过程中的局部磨损，也可避免细线跳槽、跑偏。中心孔为装配基准，孔壁与轴或轴承外圈形成配合；轮毂相对轮缘向两侧凸出，使轮体在轴向定位时具有足够的接触宽度，同时增强孔周区域的承载能力。

　　从实际设备用途看，这类槽轮常见于轻载导向、张紧和换向机构中。通讯线缆敷设、小型线束加工、纺织绕线、实验室牵引装置以及自动化送料设备里，都需要利用滑轮改变柔性件走向，或在固定路径上提供低阻力支撑。若用于皮带传动，它也可以作为小功率带轮使用，通过轮槽与皮带侧面或底面的接触传递运动；若用于绳索导向，则重点不在大扭矩传递，而在于保证走线稳定、减小摩擦阻力和控制偏摆。

　　结构设计上，轮体采用近似实心盘的形式，而非薄腹板加大镂空的做法，这使零件在小尺寸工况下具有更好的刚性，加工后也不易因夹紧或热处理产生明显变形。两侧盘面从轮毂向轮缘平滑延展，外轮廓形成连续的圆盘边界；轮缘厚度大于普通薄板轮，能够承受绳索侧向挤压，并在槽面磨损后保留一定修复余量。中心轮毂端部与盘面之间形成自然过渡，有利于分散轴孔附近的应力，避免回转时在轮毂根部出现应力集中。

　　安装边界主要由中心孔直径、轮毂长度、轮体外径和槽口宽度决定。选型时，中心孔需与轴径、轴承或衬套尺寸匹配；若转速较高，应优先设置轴承位，使轮体相对固定轴自由旋转，而不是让绳索直接拖动粗糙轮面。轮体外径决定柔性件的最小弯曲半径，过小的轮径会使绳索或皮带反复弯折，缩短使用寿命；过大的轮径则会增加占用空间和转动惯量。因此在布局阶段，需要结合走线高度、相邻机架间距、张紧行程以及维护拆装空间综合确定。

　　轴向尺寸同样需要关注。轮毂宽度决定了轮体在支架上的定位稳定性，轮槽宽度则应与绳径或皮带规格相适应：槽底圆弧半径略大于绳体半径，可增加接触面积；两侧挡边高度要能限制绳索在启停冲击下脱出，但又不能过高，以免穿线和维护困难。若设备存在双向偏载，轮槽中心线应尽量与来绳方向保持在同一平面，减少绳索爬上槽边造成的摩擦噪声。

　　三维建模时，回转主体适合通过旋转特征完成，先绘制包含轮缘、槽弧、盘面、轮毂和中心孔的半剖面，再绕轴线生成实体。轮槽圆弧与挡边连接处应保留圆角或连续曲面，中心孔端部可根据装配需要设置倒角，便于轴件导入。若后续进入工程图阶段，还需补充外径、槽底直径、槽宽、孔径、轮毂长度和端面跳动等关键标注；对高速或受载较大的场景，还应考虑材料、表面硬度及动平衡要求。整体结构简洁，没有复杂装配关系，适合作为导向机构、张紧装置和轻载传动系统中的基础回转件使用。
