参数化全局变量驱动的盘类零件设计实操

项目分类:通讯工具类 发布时间:2022-06-09 ID:650338
  • 参数化全局变量驱动的盘类零件设计实操
  • 参数化全局变量驱动的盘类零件设计实操

  在通讯终端配套结构件的批量开发场景里,盘类密封端盖、安装基座这类回转特征占比很高,同一系列往往要适配不同腔体深度、密封槽宽度与安装孔位,若每改一个规格就逐个修改草图尺寸,不仅重复工作量大,还极易出现尺寸漏改、特征关联失效的问题,全局变量驱动的参数化设计思路正是解决这类痛点的核心手段。

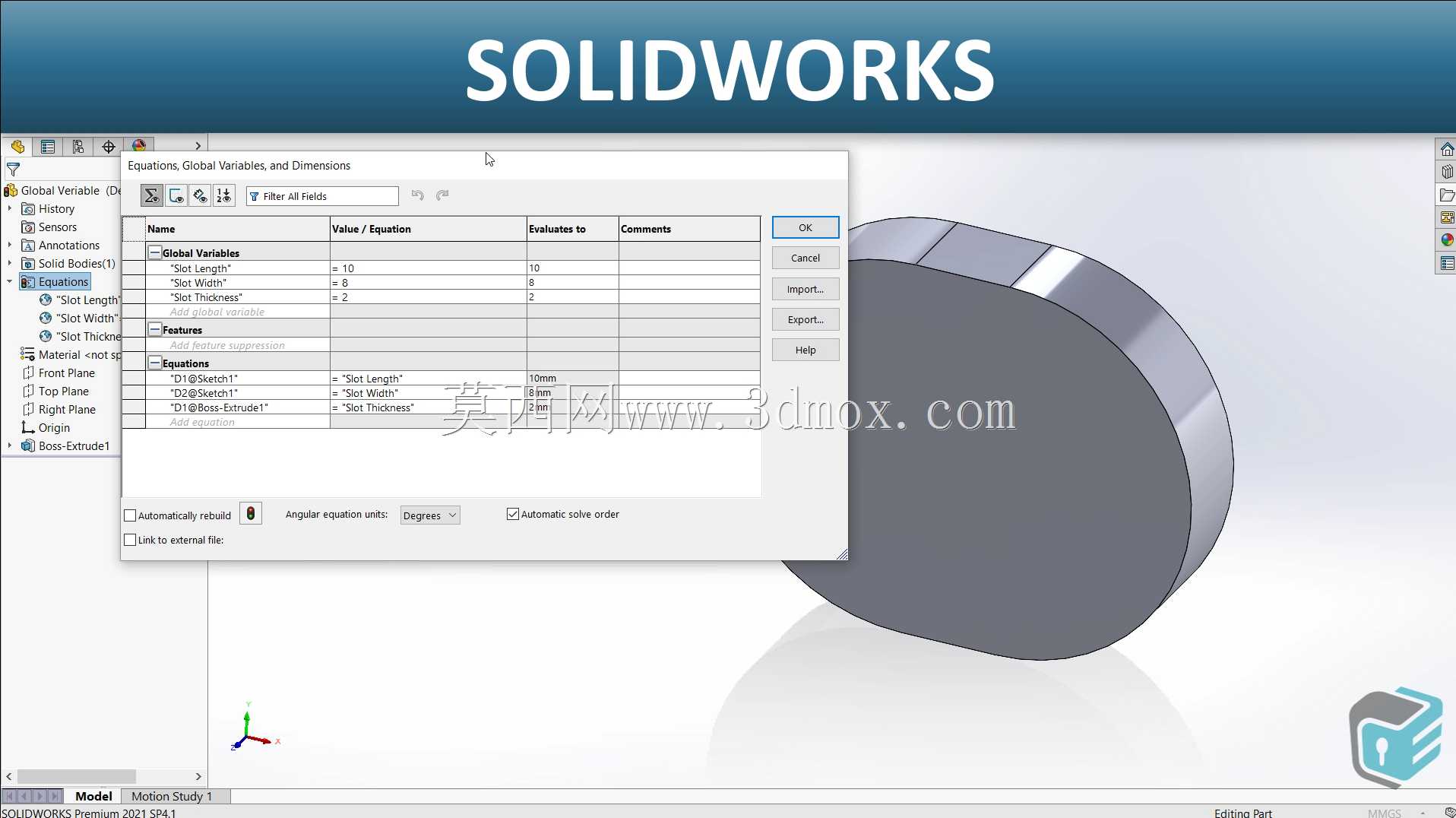

  从实际建模逻辑来看,这套方案的核心是把所有需要管控的核心尺寸提前定义为全局变量,而非直接在草图里写入固定数值。比如盘件的总厚度、外圆直径、中心凸台高度、密封槽的槽宽与槽深、安装孔的分布圆直径,都可以在变量管理界面提前命名赋值,后续所有草图标注、特征拉伸的终止条件、圆角半径都直接引用对应变量,不需要手动输入固定数字。当需要衍生不同适配规格时,只需要修改变量列表里的对应数值,整个零件的所有关联特征会自动同步更新,不会出现局部尺寸改动后相邻特征报错、装配干涉的问题。

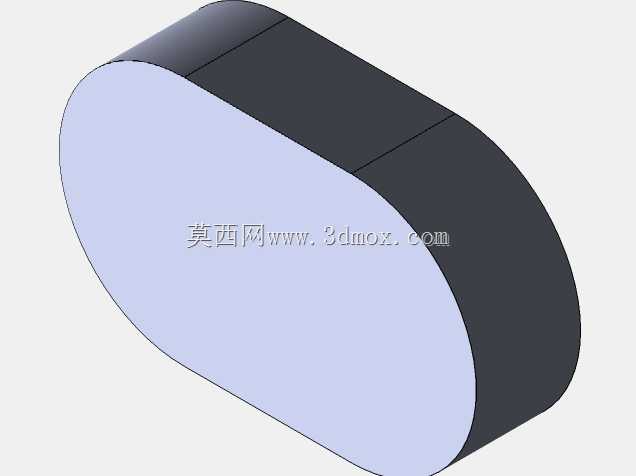

  拿图中演示的盘类零件来说,它的典型应用场景是通讯基站射频模块的端部密封座,工作时需要贴合模块腔体端面,外侧的环形凸台用来嵌套密封圈,中心区域预留同轴接插件的过孔,外圆轮廓和腔体内壁做小间隙配合。这类零件的安装边界约束非常明确:外圆尺寸必须和腔体止口的公差带匹配,总厚度不能超出腔体预留的轴向空间,密封槽的尺寸要和选用的O型圈线径匹配,任何一个尺寸偏差都会导致密封失效或者装配卡滞。用全局变量管控时,可以把密封圈选型对应的槽宽、槽深设为联动变量,当更换不同线径的密封圈时,只需要修改变量值,槽特征的拉伸深度、草图轮廓会自动调整,不需要重新编辑草图特征。

  设计思路上,优先梳理整个零件的尺寸传递链:先确定安装接口的硬约束,也就是腔体止口直径、轴向安装空间这两个不可随意调整的边界值,把它们设为一级全局变量;再由一级变量推导二级关联尺寸,比如密封槽的分布圆直径设为外圆直径减去固定的壁厚值,凸台高度设为总厚度的固定比例,安装孔的孔径和孔位分布圆也和外圆尺寸做关联;最后把工艺相关的圆角、倒角尺寸设为通用变量,统一管控所有锐边的倒圆参数。这种层级化的变量定义方式,能保证尺寸逻辑完全符合设计规则,不会出现改大外圆后密封槽跑到轮廓外面的低级错误。

  在方程式配置环节,还可以加入条件判断逻辑,比如当盘件总厚度超过设定阈值时,自动在背面增加加强筋特征的草图显示,厚度较小时则抑制加强筋,兼顾不同规格下的结构强度要求。建模过程中要注意变量命名的规范性,不要用系统默认的“D1@草图1”这类无意义名称,而是用“外圆直径”“总厚度”“密封槽宽”这类可读性强的命名,后续系列化设计时其他工程师接手也能快速理清尺寸关联关系,不需要逐个特征排查参数来源。

  从装配验证的角度,全局变量还可以同步延伸到装配层级,把通讯腔体的配合尺寸也定义为装配级全局变量,盘件零件直接引用装配层的接口参数,当腔体尺寸做迭代调整时,端盖零件会自动同步适配,不需要在零件环境和装配环境之间来回切换修改参数。这种设计方式尤其适合多品种小批量的通讯结构件开发,同一系列的十几种规格端盖,只需要维护一个参数化模板文件,修改变量表就能生成全部规格的零件,大幅减少重复建模的工作量,也能统一整个系列零件的工艺规范,比如所有规格的安装孔倒角、外圆圆角都保持一致,后续数控加工时的刀具参数也可以通用,减少换刀次数,降低加工出错概率。

  实际操作中还要注意变量的单位统一,所有长度类变量统一用毫米单位,避免出现单位混用导致的尺寸量级错误,同时给关键变量添加备注说明,标注每个尺寸对应的设计依据,比如密封槽尺寸对应哪种密封圈规格,安装孔距对应哪个标准的安装法兰,让整个参数体系完全可追溯,后续做设计变更时能快速判断修改某个变量会影响哪些特征、哪些关联零件,从根源上避免参数化设计中常见的关联混乱问题。
