SOLIDWORKS结构系统命令示例框架

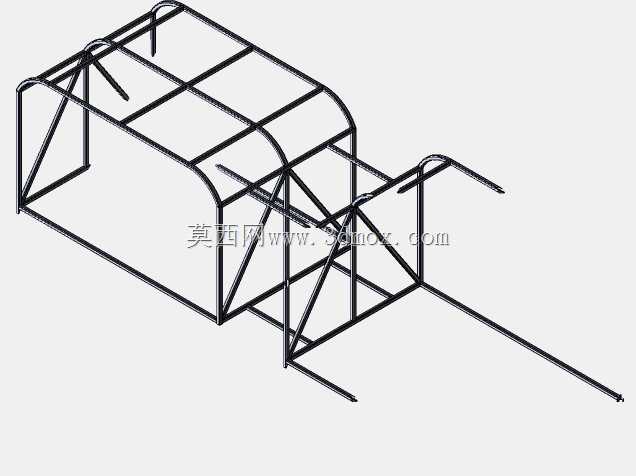

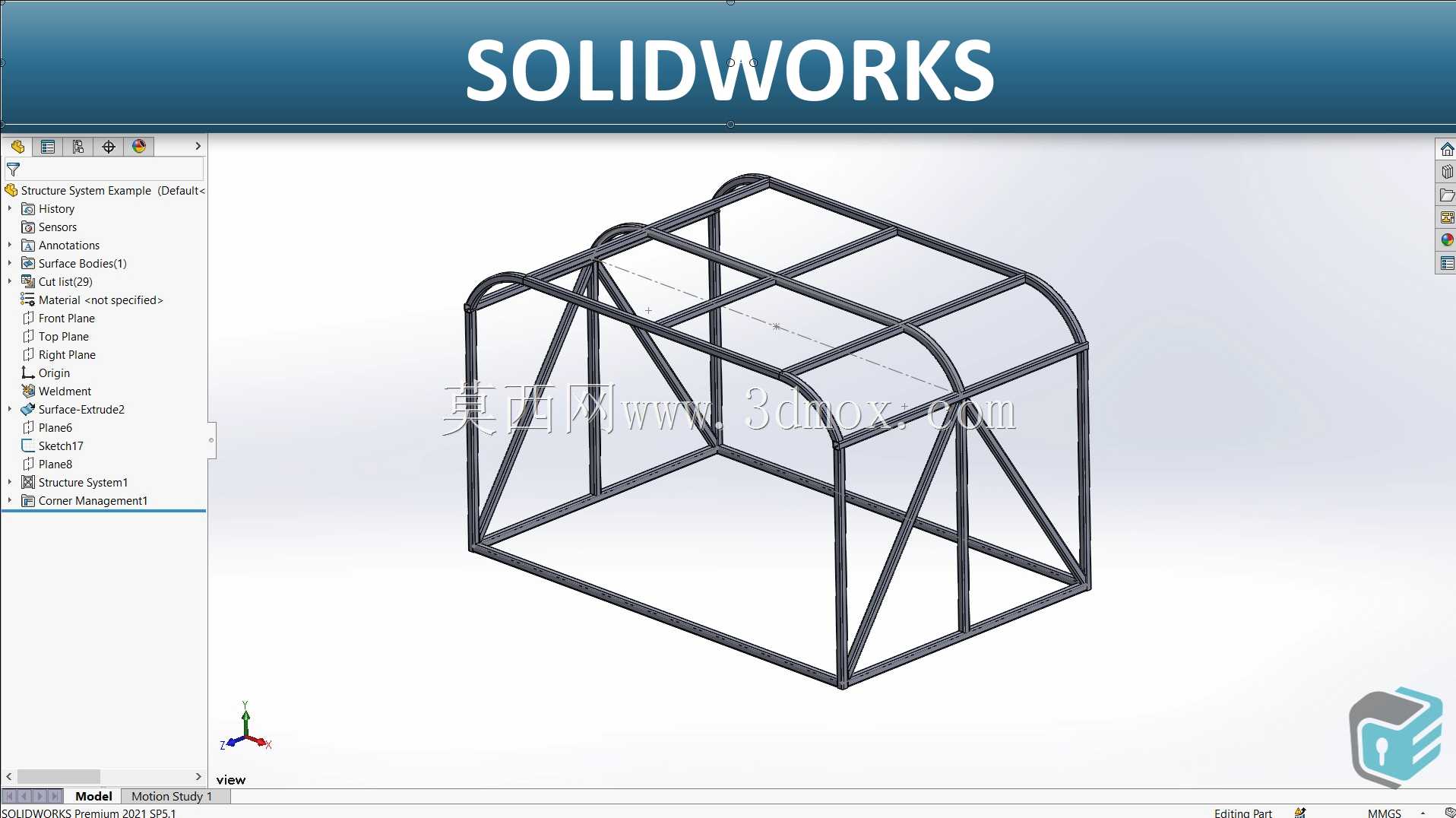

　　这套空间框架案例围绕结构系统环境下的杆件生成、轮廓定位与节点处理展开，整体形态由底部矩形承载边界、两侧竖向支撑、顶部弧形过渡段以及内部斜向加强杆共同构成。它并不是单纯追求外观的线框造型，而是把工程中常见的管架、设备护罩骨架、轻型工作台支撑、检测工位围护架等对象抽象为可编辑的结构构件网络，便于设计者在方案阶段快速验证杆件走向、连接关系和空间干涉情况。

　　从实际使用场景看，这类骨架常出现在通讯设备周边的临时检修架、小型实验装置外框、产线旁防护围栏以及需要包覆设备的轻型支架中。底部矩形轮廓确定了安装占地范围，四根主立柱承担竖向载荷，顶部圆弧杆件用于弱化直角边界，也可作为罩壳、防护布或薄板蒙皮的支撑轨迹。侧面斜撑并非装饰构件，其作用在于提高矩形框架在侧向推力下的抗变形能力，尤其在框架需要悬挂线缆、安装传感器、布置小型操作盒时，斜杆能够把局部载荷更顺畅地传递到底部连接点。

　　建模思路上，先以草图和基准面建立主要路径，再通过结构系统方式统一生成杆件，能够避免传统逐段焊接件建模时反复选择轮廓、调整对齐方向的繁琐。顶部弧形区域与直线段之间存在连续相切关系，杆件在转折处需要保持轮廓方向一致，否则后续生成的端部剪裁和节点连接会出现错位。内部交叉斜杆的布置重点在于端点约束，斜杆既要落在主框架节点附近，又不能侵入底部预留维护空间，因此路径规划时需要同时考虑杆件中心线、管材外径以及相邻构件之间的最小装配间隙。

　　外形边界方面，底部框架呈长方形，长宽方向决定了设备包覆或人员通行的可用区域；高度方向由立柱控制，顶部圆弧最高点构成整体外形上限。安装时应重点核对底脚位置与现场地脚孔、预埋件或移动脚轮安装板的对应关系。若作为固定护罩骨架，底框需要预留与地面膨胀螺栓连接的平面；若作为可移动工装架，则四角应保留脚轮或可调支脚的安装接口。框架内部不宜把斜撑布置在人员操作正面，应把维护开门侧、线缆引入侧和设备抽拉方向保留出来。

　　功能特性上，该案例突出结构系统对多构件协同建模的价值：路径修改后，相关杆件可随骨架关系更新，端部剪裁、邻接构件和轮廓方位能够集中检查。对于管材类框架，设计者还需要在中心线模型基础上补充壁厚、端部切口、连接板、焊缝或螺栓节点等制造信息。圆弧顶部与直杆交接处是加工和装配的难点，若采用弯管工艺，应确认弯曲半径不小于管材允许值；若采用分段直管拼接，则需要在折角处设置接头件或焊接节点。

　　在工程落地时，框架的受力判断不能只依赖视觉疏密。主立柱应尽量保持上下贯通，避免在中部被横向构件打断；斜撑优先连接受力较大的角点，使侧向载荷形成闭合传力路径；顶部弧杆主要承担外形维持和蒙皮支撑作用，不宜直接作为重载吊点。若后续需要在框架上安装通讯终端、显示面板或配线槽，应在对应横梁上预留安装孔位，并校核局部弯矩。线缆布置可沿立柱内侧和横梁下方走行，既减少外露，也能避免与斜撑交叉。

　　这个案例的核心价值在于展示从空间路径到结构构件的完整设计逻辑：先确定安装边界和功能开口，再布置主承力杆件，随后补充斜撑与弧形过渡，最后检查节点、间隙和可制造性。对于从事设备框架、防护架和轻型工装设计的人员来说，这种方式能够把方案调整、结构校核和制造沟通放在同一模型语境中完成，减少二维草图反复传递带来的理解偏差。
