管道内部流场仿真分析操作流程演示

　　这套三维演示内容围绕带内置扰流结构的直通圆管展开，完整呈现内部流体域从几何提取、边界设定到结果后处理的全流程操作逻辑，面向管路设计、换热元件开发、流体输送系统选型的工程场景。在实际产线与公用工程系统里，这类带螺旋扰流芯的圆管结构十分常见：静态混合管依靠内置交错螺旋叶片，让管内通过的液态药剂、熔融聚合物、冷热流体在行进过程中不断分割、转向、汇合，无需额外动力部件即可实现多股介质均匀混合；换热管内插入扰流元件后，可打破管壁附近滞流边界层，提升冷热交换效率，在化工配料、注塑辅机水温控制、暖通管路、小型反应装置输送段都有大量应用。做这类结构的设计校核时，仅靠经验公式估算压损与混合效果往往偏差较大，尤其是螺旋叶片扭转角度、叶片与管壁配合间隙、相邻旋向叶片拼接位置发生改动后，流道的通流截面变化非常复杂，手工计算很难捕捉局部涡流区与流速突变位置，通过流场仿真可以在开模、加工样机前把不同方案的流态差异直观呈现出来。

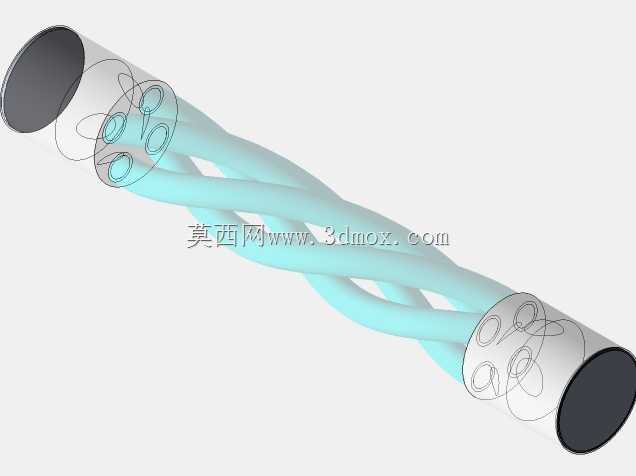

　　建模阶段首先要区分固体域与流体域：外部透明圆管为固体壁面，管内被螺旋构件填充、可供介质流过的空腔才是仿真计算的流体区域，抽取流体域时需注意叶片与管壁交接处不能出现残留缝隙，否则网格划分时会生成不必要的极小面，大幅拖慢计算收敛速度。流道入口设置在圆管一端的完整圆形截面，根据工况给定入口体积流量或者平均流速，出口设置为环境压力边界，管壁与螺旋叶片所有和流体接触的面默认设定为无滑移壁面，若涉及换热计算还需额外给定壁面温度或者热流密度参数。网格划分时对叶片边缘、近壁区域进行局部加密，边界层网格层数根据介质粘度调整，保证近壁流速计算精度，主体流道区域可采用结构化六面体网格降低整体计算量。

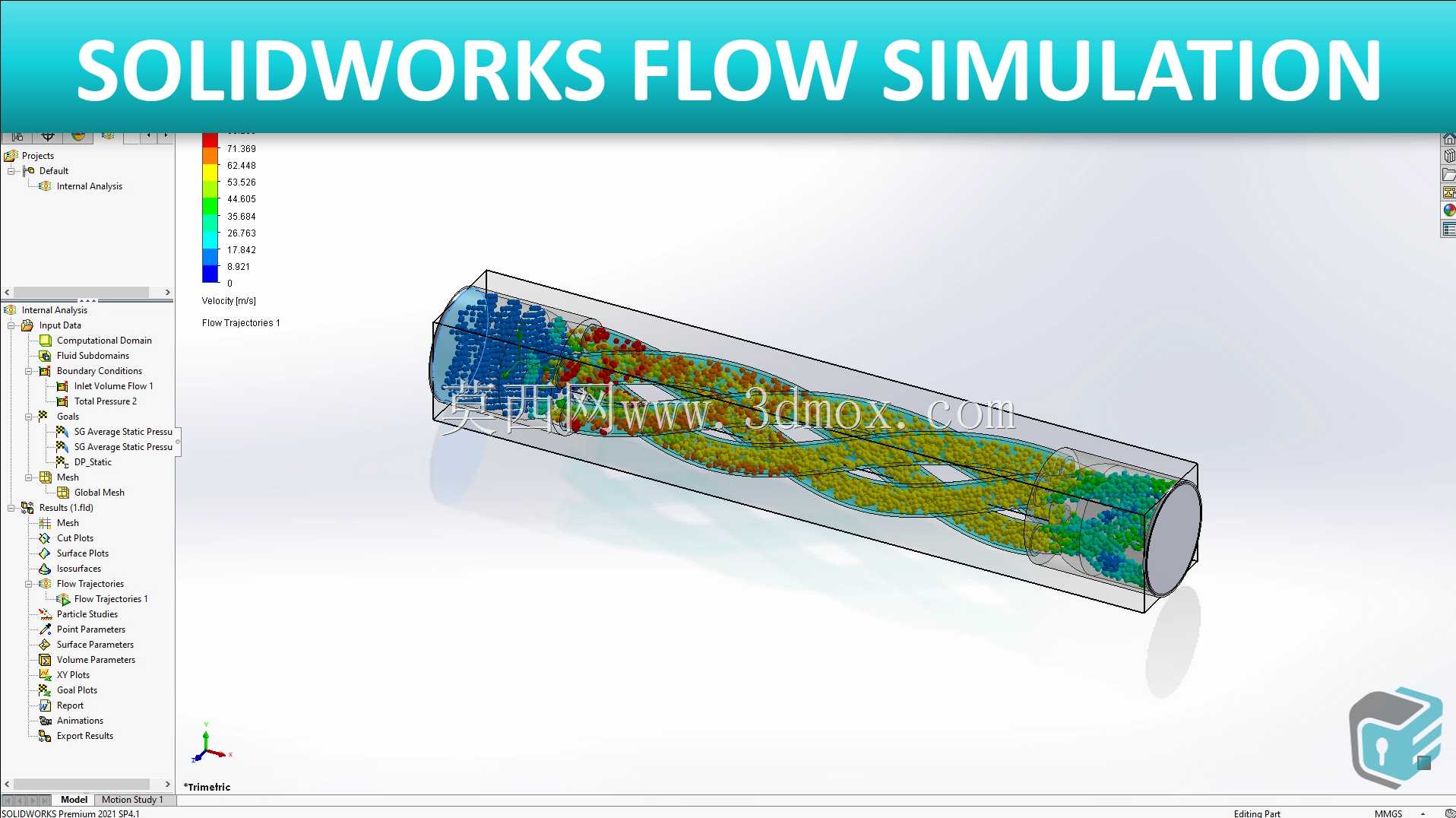

　　从后处理云图可以看到，介质进入螺旋段后受叶片导向作用产生持续旋转流动，不同颜色轨迹区分出流速高低区间：叶片前缘位置通流截面收窄，局部流速明显升高，叶片背侧会出现小范围低速涡流区，这部分区域既是介质混合、动量交换的核心区，也是管路压损的主要来源。沿管程依次布置压力监测截面，即可统计出入口到出口的总压力降，判断所选泵或风机的扬程能否覆盖管路阻力；若仿真得到的压损超出系统允许范围，可适当增大螺旋叶片的导程、降低叶片扭转角度，或者减少内置元件的段数，在混合效果与输送阻力之间找到平衡。安装边界方面，该类管段两端通常采用标准快装卡盘或者外螺纹接口，整体长度、外径需匹配现有管路机架的安装空位，内置螺旋元件一般和管壁做小间隙配合或者直接焊接固定，不会在流体冲击下发生移位；建模时需预留两端法兰/接头的装配空间，外轮廓不能和周边管线、支架发生干涉。工程应用中这类仿真结果还可直接指导结构优化：通过观察流体质点轨迹判断是否存在流动死区，避免介质长期滞留管内引发变质、结焦，对比不同流量工况下的压损曲线，为输送泵选型、管路直径匹配提供量化依据，减少样机试错的加工与测试成本。
