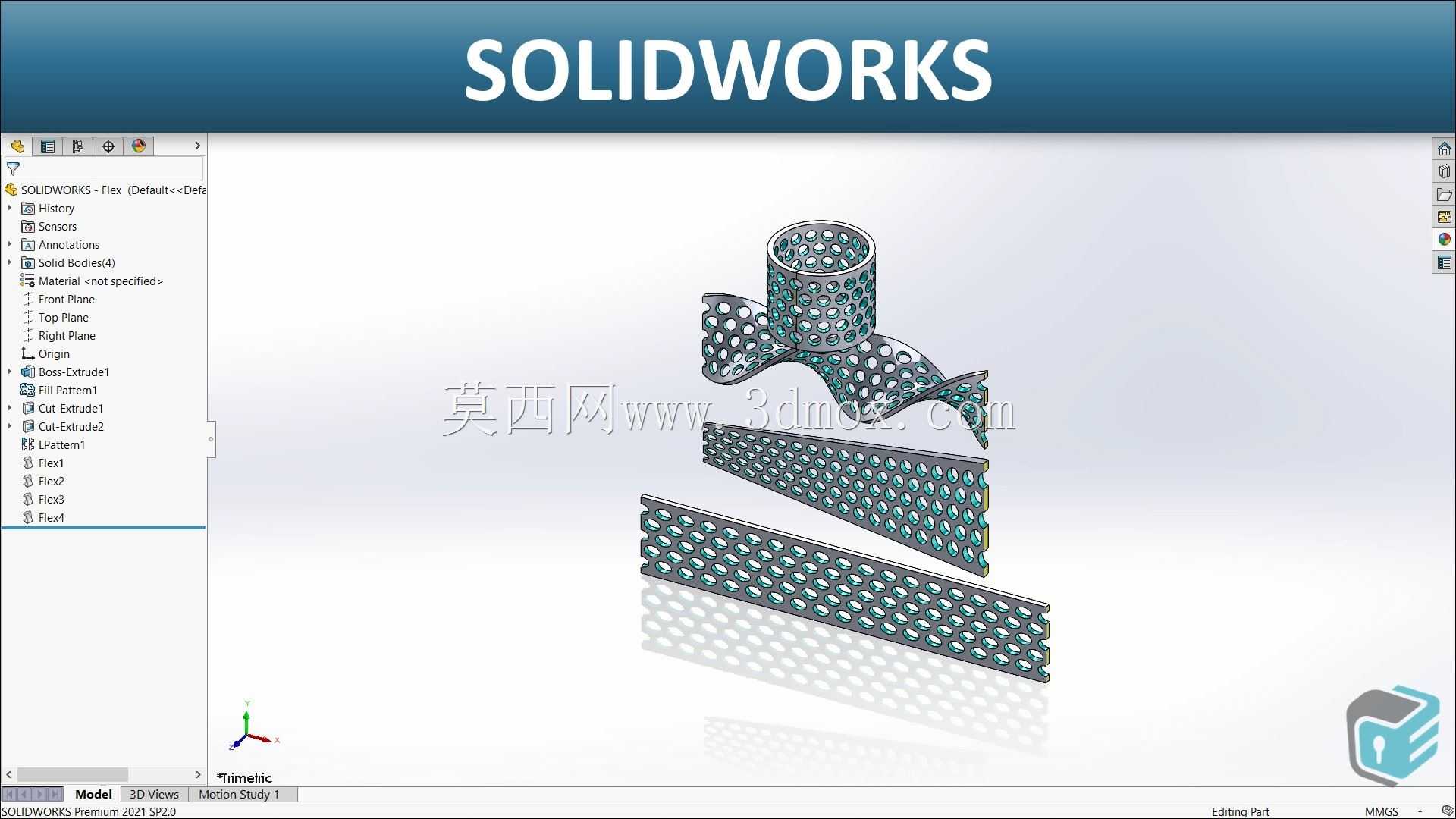

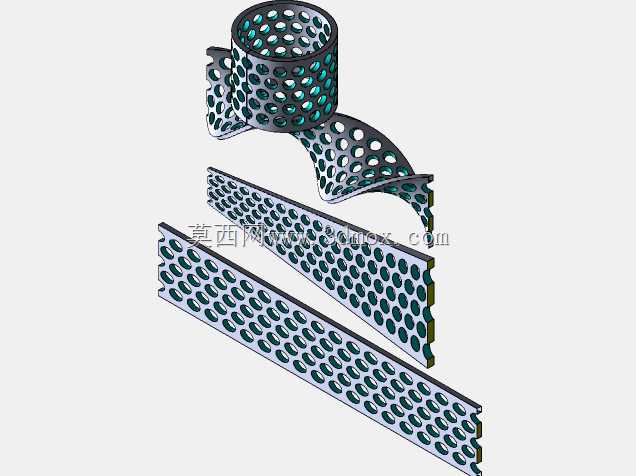

该结构件面向需要曲面贴合、局部包覆与轻量化支撑的使用场景,常见于手持通讯终端外围防护、柔性穿戴附件、线缆整理支架以及异形曲面衬垫的前期方案验证。构件由带密集规则孔位的薄型带状体连续弯折构成,一端形成近似圆筒的围合段,中段以波浪起伏的自由曲面过渡,另一端延展为两条平直多孔条带,整体没有额外拼接实体,依靠同一薄板的连续变形完成形态搭建。
从实际用途看,圆筒围合段可套在柱状部件、线束接头或小型功能模块外侧,提供周向限位与透气避让;波浪曲面段用于跨越不规则安装面,吸收装配位置偏差,在两个固定区域之间形成柔性过渡;平直条带则便于沿设备内壁、壳体边缘或支撑骨架贴附,通过孔位与卡扣、扎带、热熔柱等结构配合固定。密集开孔并非单纯装饰,它在降低材料用量的同时保留条带方向的拉伸刚度,也让弯折区域更容易随曲面服贴,减少实心薄板弯曲时出现的起皱、局部应力集中问题。
建模思路上,先确定带状本体的宽度、厚度与孔阵排布,再依据目标包覆路径构建空间引导曲线。圆筒部分控制围合直径与搭接边界,使开口处保留装配余量;过渡段需要同时兼顾曲率变化和孔形畸变,弯折半径不宜过小,否则孔边缘会被过度拉伸,影响后续成型或打印验证。平直段的孔位按等间距阵列,便于与标准化紧固件配合;曲面段则随骨架形态进行柔性变形,孔格在视觉上保持连续,但在不同曲率位置会产生疏密变化。
安装边界方面,圆筒段的内径决定可包覆对象的最大外形,条带宽度决定与壳体贴合面的接触范围,整体厚度影响弯折阻力和回弹程度。若用于通讯设备内部,条带应避开主板器件、天线区域和连接器插拔空间;若用于外部防护,则需要检查波浪段最低点与外壳内壁的间隙,防止装配受压后干涉。孔阵边缘应保留足够连筋,连筋过窄会在反复弯折处断裂,过宽又会降低柔性并增加重量。
结构评审时,可将该件拆分为围合、过渡、固定三个功能区分别检查:围合区关注抱合范围与开口回弹,过渡区关注最小弯曲半径和孔边应力,固定区关注孔位与安装基准的对齐。由于形态依赖连续曲面,展开长度、条带中心线偏移和孔阵随形分布是建模重点。对于需要试制的场景,可先按平直条带验证孔阵强度,再代入弯折形态评估贴合效果;对于批量生产场景,则应结合材料弹性、壁厚公差和成型后回弹,对圆筒直径与波浪高度预留修正量。
该类构件的价值在于用一条连续多孔带完成多种姿态的包覆与支撑,既减少零件数量,也降低复杂曲面处的装配难度。设计过程中不应只追求造型流畅,更要让孔格、条带宽度和弯折半径服务于实际安装路径,使构件在受限空间内既能贴附定位,又能维持必要的透气、减重和形变能力。
- 上一篇:管道内部流场仿真分析操作流程演示
- 下一篇:通讯设备多形态圆角结构演示零件
- 全部评论(0)
- 模板大小: 5.82 MB
- 售价:5金币
- 下载次数: 14
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通讯工具类
