通讯设备多形态圆角结构演示零件

　　这套结构演示件围绕通讯终端内部支撑与转接构件的圆角工艺特征搭建，日常在手持通讯设备、小型基站转接模块、桌面通讯外设的结构开发环节，圆角从来不是可有可无的装饰特征，而是直接影响注塑充模流动、钣金折弯应力释放、装配边缘容错率的核心工艺要素。很多初入结构设计岗位的工程师，在处理通讯类薄壁壳体、插接支架的过渡位置时，习惯统一套用固定半径圆角，忽略了不同装配边界、不同受力方向下圆角形态的差异化需求，最终在试模阶段出现熔接痕集中、折弯处开裂、装配干涉刮擦等问题。

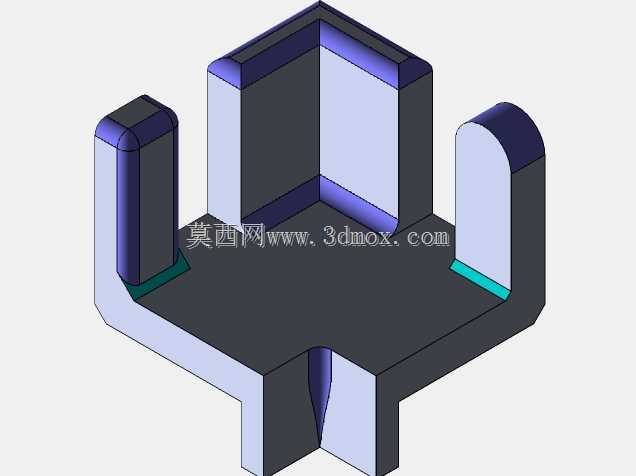

　　从建模逻辑来看，这个演示件把通讯支架类零件最常见的几类圆角场景整合在同一个实体上：底部伸出的插接柱根部采用大半径内圆角，对应通讯设备主板插接口的支撑位，这个位置在设备跌落、反复插拔过程中会承受周期性弯折应力，圆角半径过小会造成根部应力集中，长期使用后出现塑料件脆断；上部两个立板的顶端采用等半径外圆角，对应设备外壳内部的避让接触面，外圆角可以避免支架棱边刮伤外壳内壁的泡棉、导电布等辅材，同时在自动化装配线上，圆角导向能让机械臂取放零件时不会因为尖锐棱边卡滞在料道里。

　　零件中部的平台转角位置采用变半径圆角，靠近立板衔接处圆角半径逐步收窄，靠近平台外边缘处半径放大，这种处理方式对应通讯壳体内部空间局促的实际工况：如果整个转角都用大圆角，会侵占平台上方预留的PCB板安装空间，导致电路板元器件和支架发生硬干涉；如果全程用小圆角，注塑时熔融塑料在转角处流速骤变，容易在零件表面形成明显熔接痕，还会让转角处的结构强度不足，受到侧向挤压时直接从转角位置断裂。立板侧边的分段圆角则对应卡扣装配的导向需求，圆角分段设置可以在卡扣滑入装配位时提供渐进导向，不会因为整条棱边都做圆角导致卡扣配合间隙过大，出现装配后零件松垮晃动的问题。

　　从安装边界维度考量，这个演示件的所有圆角特征都严格匹配通讯类零件的常规设计公差：外圆角的凸起量不会超出零件整体的安装包络，在密集排布的设备内部，相邻组件之间的预留间隙通常只有0.2到0.5毫米，圆角外凸量如果控制不当，很容易在整机堆叠时和周边的屏蔽罩、排线产生干涉；内圆角的半径则和常用铣削加工、注塑模具的加工刀具半径匹配，避免出现刀具无法加工的清角位置，减少后续模具修模、机加工补工序的额外成本。

　　在实际通讯产品开发流程中，这类圆角特征的验证往往要配合模流分析、跌落仿真同步开展：不同半径的圆角会改变塑料熔体在型腔内的流动路径，圆角位置的熔接线位置、气孔分布都会随之变化，通过在同一个演示实体上对比不同圆角形态的成型效果，结构工程师可以快速筛选出适配当前材料、当前壁厚的圆角参数，不用在每次新产品开发时反复试错。同时针对需要做金属阳极氧化、喷涂表面处理的通讯结构件，圆角半径还会影响表面涂层的附着效果，尖锐棱边位置的涂层容易因为电流集中出现过厚、积漆问题，合理的圆角过渡可以让表面处理后的膜层厚度均匀，提升零件的外观一致性与耐盐雾性能。

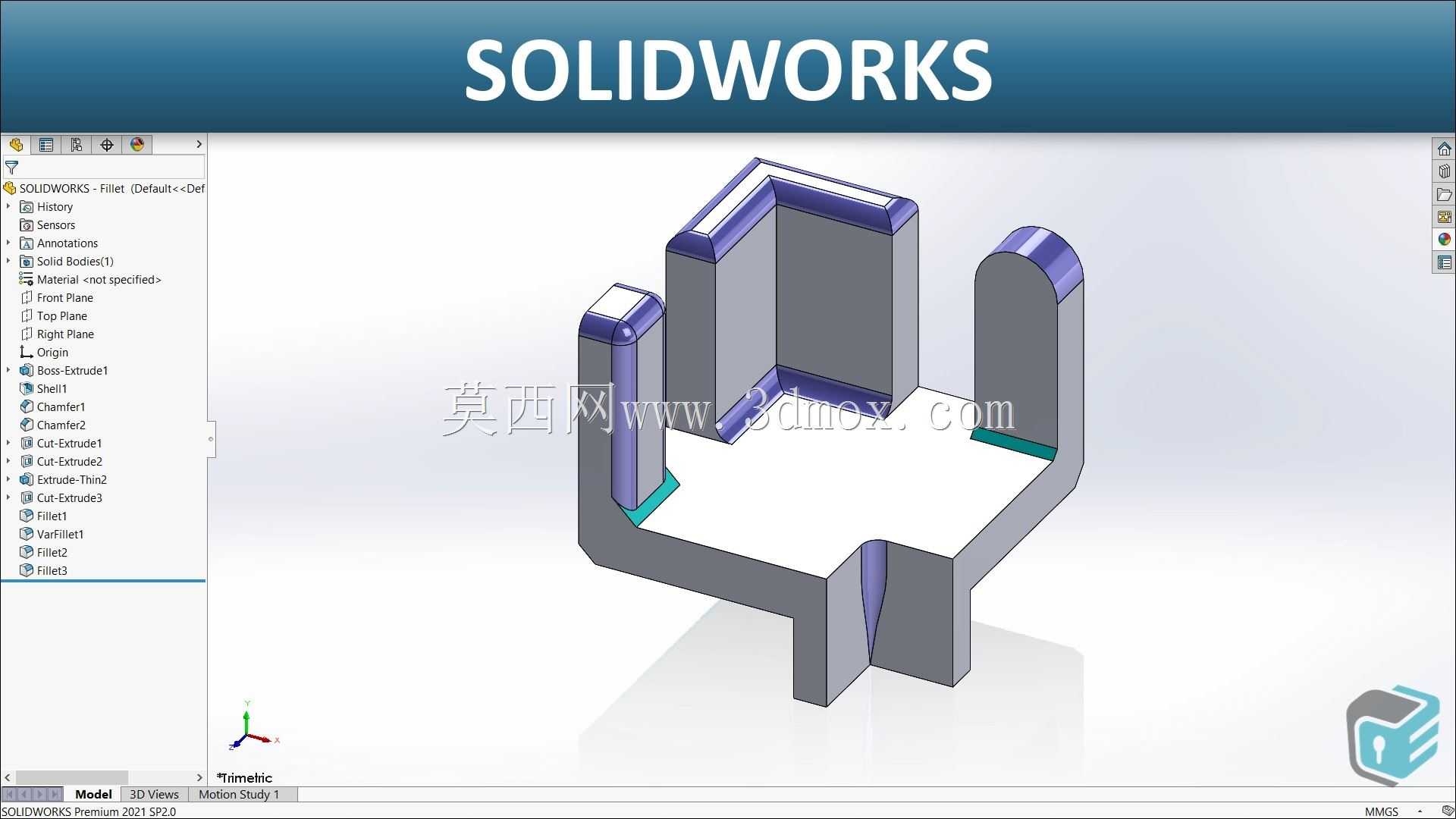

　　这个演示结构没有冗余的复杂特征，所有圆角形态都对应通讯支架、壳体零件的真实工况，建模过程中特征树的顺序也完全按照实际设计流程排布：先拉伸生成基础实体轮廓，再依次添加不同位置的圆角特征，后续如果需要调整圆角半径、修改圆角类型，直接编辑对应特征参数即可，不会出现特征报错、实体几何破碎的问题，能帮助设计人员理清圆角特征的创建逻辑，规避建模过程中特征顺序错乱导致的后续修改难题。
