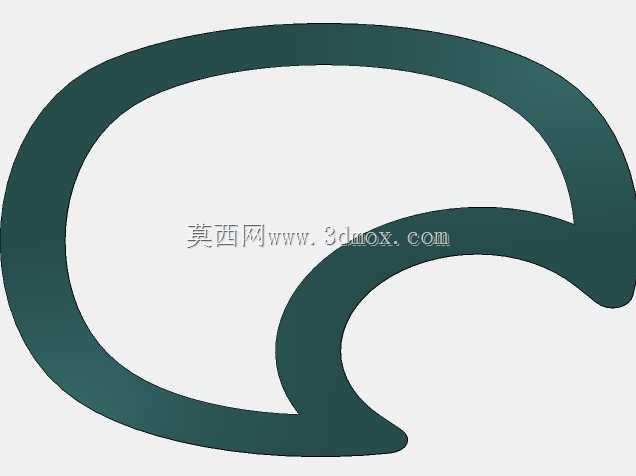

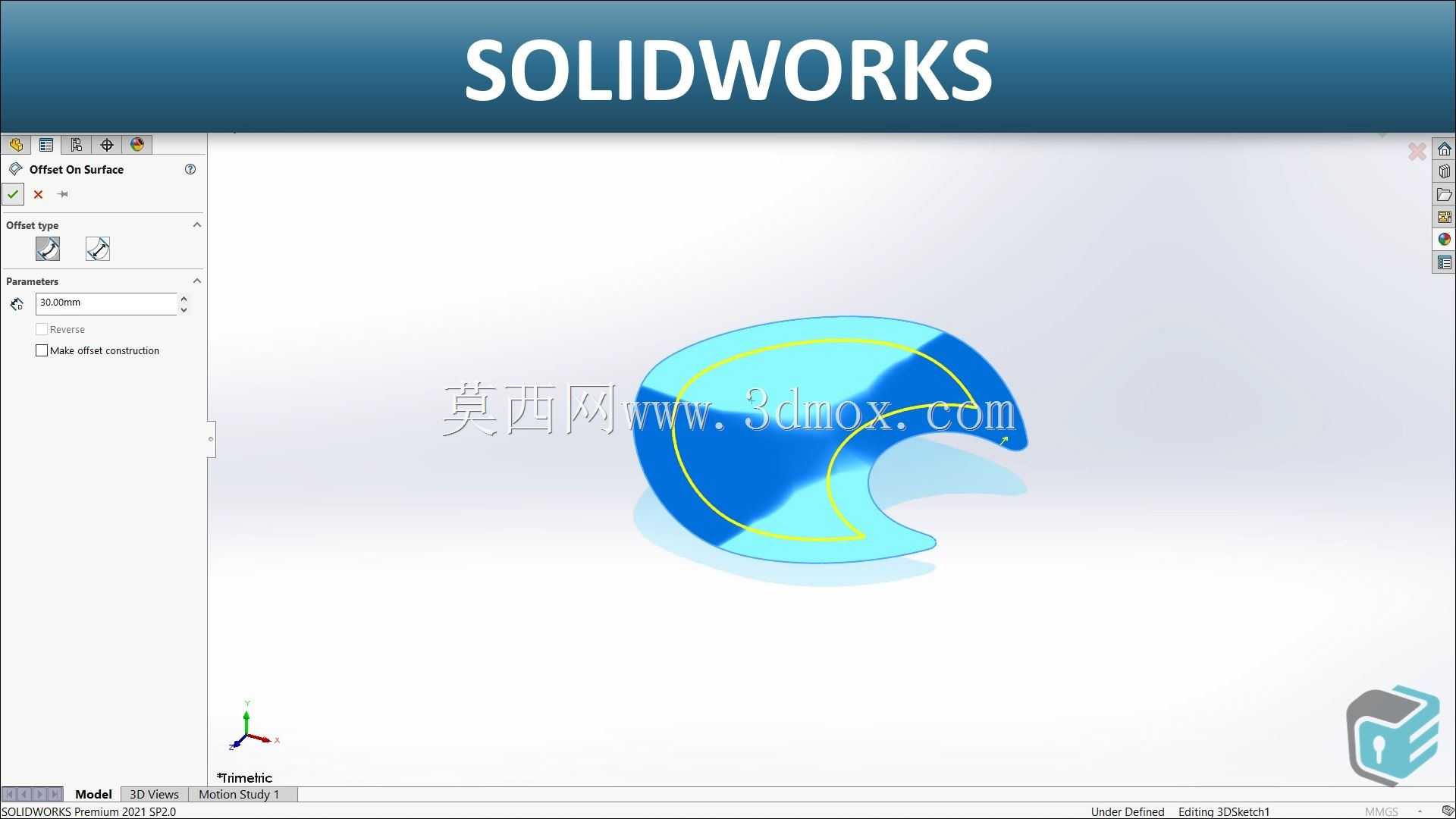

在消费电子外壳、手持通讯终端、小型便携设备的结构开发环节,曲面偏移是造型从概念面过渡到可制造实体的核心操作,很多刚接触三维结构设计的工程师容易把偏移理解成简单的面加厚,实际项目里这个特征的约束逻辑远不止输入一个厚度数值。这个演示造型选取了带内凹缺口的自由曲面作为基础母面,整体轮廓近似带切角的弧形块,外边缘做了顺滑的大曲率过渡,内侧预留了月牙形的避让开口,这类形态在手持设备的装饰盖板、防护端盖、曲面按键衬板上十分常见,母面本身不是规则拉伸或者旋转生成的解析曲面,而是通过样条线拟合、边界裁剪得到的自由形态,曲面的高斯曲率在不同区域差异明显,弧形外凸区域曲率平缓,靠近内凹缺口的位置曲率急剧变化,这也是偏移操作最容易出问题的区域。
做这类曲面结构首先要明确零件的实际使用场景:如果是通讯产品的外露装饰件,外表面需要预留喷涂、阳极氧化或者覆膜的工艺余量,偏移方向要朝向壳体外侧,偏移量对应涂层厚度加后期打磨的公差补偿;如果是壳体内部的支撑衬件,偏移方向朝向内腔,生成的加厚面要和内部的PCB板、电池仓、卡扣结构留出装配间隙。很多新手在曲率突变的内凹位置直接执行等距偏移,软件会提示曲面自相交,本质是偏移距离大于该位置的最小曲率半径,原本分开的曲面段在偏移后发生穿插,这个演示案例特意把母面的曲率变化做了梯度区分,操作者可以直观看到不同偏移参数下曲面的生成状态。
从安装边界来看,这类曲面零件最终装配时,外轮廓要和周边的塑胶中框或者金属边框做止口配合,弧形外缘的偏移公差一般控制在0.1毫米以内,内凹的月牙缺口是为了避让设备的接口或者按键凸起,缺口边缘的偏移面不能出现褶皱,否则装配后会出现局部顶紧、缝隙不均的问题。设计思路上,不需要一开始就追求一次性完成全曲面偏移,可以先把母面按曲率变化拆分成几个独立面组,平缓区域直接执行等距偏移,高曲率的内凹区域先做局部曲面延展,调整曲率半径之后再完成偏移,最后把不同区域生成的偏移面做缝合,替换掉容易出错的自相交段,这种处理方式在复杂外观件建模里效率远高于反复修改整体偏移参数。
曲面偏移特征还承担着壁厚均匀性管控的作用,通讯类手持产品的外壳壁厚通常要求整体保持一致,避免注塑成型时出现缩痕、填充不均,通过偏移生成的内表面天然和外表面保持法向等距,比手动拉伸裁剪得到的壁厚分布更合理。在做结构校验时,完成偏移之后可以用厚度分析工具逐区域检测,平缓段的实际厚度和设定值偏差不会超过0.02毫米,曲率突变位置如果出现局部厚度偏薄,就要回头调整母面的曲率,而不是强行加大偏移量。另外这个特征也常用来生成曲面的分型辅助面、密封胶条的安装贴合面,顺着产品外表面偏移出的辅助面,能保证密封件和外壳完全贴合,不会出现局部间隙导致的防护失效。整个建模过程没有复杂的实体特征堆砌,核心是理解曲面法向、曲率半径和偏移距离的匹配关系,掌握之后可以应对绝大多数自由曲面外壳的加厚、工艺余量预留、装配配合面生成工作。
