异形曲面空间曲线提取结构造型

　　该造型围绕异形曲面表面的空间曲线提取展开，重点不在于形成一个传统意义上的完整装配件，而在于展示复杂自由曲面上曲线生成、投影、分割与重构的处理方法。实际工程中，这类需求常见于手持通讯设备外壳、曲面装饰件、人体工学握持部件以及需要沿曲面布置筋位、走线槽、密封线或装饰边界的产品结构。曲面本身呈连续弯曲形态，截面在高度方向上存在宽窄变化，侧边轮廓并非简单直线拉伸，而是由多条空间控制线共同约束，因此不能依赖平面草图直接完成全部特征。

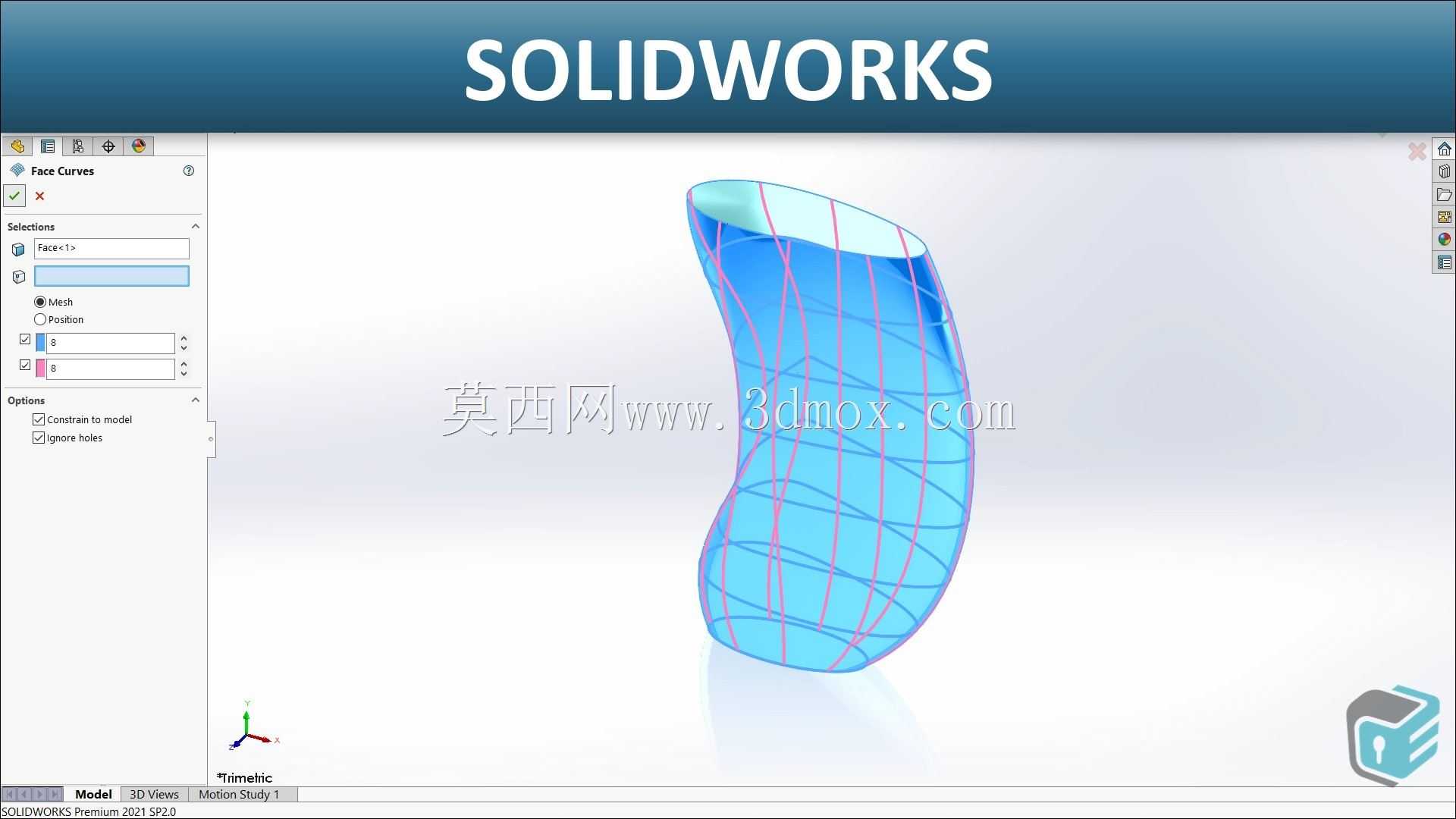

　　从结构表达来看，模型主体采用透明感的曲面实体显示，表面叠加多组粉色与蓝色曲线。粉色曲线更接近沿曲面走向分布的参考线或投影线，蓝色线框则用于表现曲面内部的控制网格和边界关系。这样的显示方式能够直观区分曲面本体、曲面边界以及从曲面中提取出的特征曲线，便于设计者检查曲线是否贴合曲面、是否存在脱离、折点或曲率突变。对于通讯类产品而言，外观曲面往往需要与内部电路板、电池仓、按键孔位、天线区域和装配卡扣协同，曲线提取结果可进一步用于分割面、建立扫描路径、生成加强筋或规划表面纹理。

　　设计思路上，先由轮廓线和引导线建立基础曲面，再通过曲面分析确认连续性与光顺程度。曲面成型后，并不直接在平面上绘制附属结构，而是将参考几何映射到曲面上，或从已有曲面边界、等参线、相交线中提取所需曲线。这样处理的优势在于，后续特征能够随曲面变化而更新，避免局部线条与外观面产生间隙。对于薄壳类通讯产品，曲面边界的准确性直接影响分模线、唇边、止口和装配间隙；若曲线来源不清晰，后期修改外形时容易出现特征失败或边线错位。

　　外形边界方面，该造型整体为竖向弯曲的自由曲面件，上端开口区域较窄，下部轮廓逐渐展开并再次收束，侧面具有明显的弧面过渡。安装与使用时，需要重点控制曲面外缘的包络范围，以及曲线在曲面上的投影区域，避免附属结构越过外观边界或进入不可装配区域。若将其作为手持设备外壳的概念面，宽度方向应预留内部元件堆叠空间，厚度方向需考虑壳体拔模、圆角过渡和局部加强；若作为曲面布线或装饰沟槽参考，则应校核曲线间距、弯曲半径和加工刀具可达性。

　　在实际建模流程中，曲面曲线不仅用于视觉展示，还承担特征驱动作用。沿曲线扫描可形成凸肋、凹槽或装饰条；利用曲线分割曲面，可以划定不同表面处理区域；通过曲线与曲面的相交关系，也能为孔位、卡扣和铭牌边界提供定位依据。对于高速变化的曲面段，应重点检查曲线曲率，防止扫描特征出现自交；对于靠近开口边缘的曲线，则需保留足够边距，以保证薄壳强度和模具成型。该模型将曲面、控制线和提取线放在同一视图中，适合用于理解自由曲面产品从外观面到结构特征线的转化过程，也可为通讯终端类异形外壳的前期造型验证和结构细化提供参考。
