宽度配合自由限位连杆机构

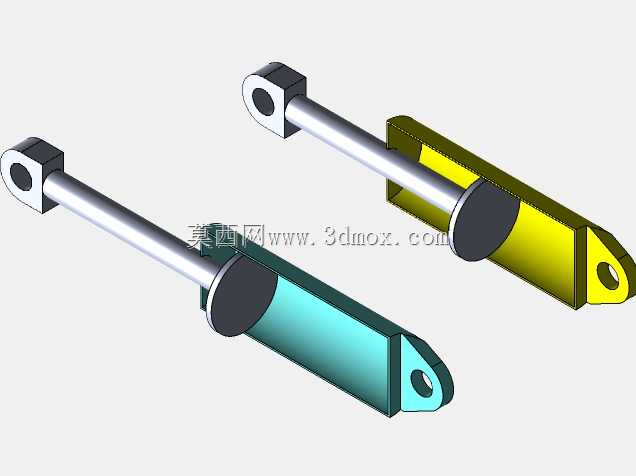

　　这套连杆限位结构主要用于演示宽度配合在往复运动机构中的约束方式，常见于通讯设备内部滑动支撑、小型夹具导向、检测治具摆臂以及需要居中定位的机械联动场景。结构由长杆、端部铰接座、两侧限位夹板和滑动衬套组成，长杆穿过夹板上的导向孔，端部铰接块用于与外部驱动件或固定支座连接，夹板则承担对中、限位和导向作用。实际设备中，这类结构并不依靠单一轴向尺寸卡死零件，而是通过两侧夹持面共同确定杆件相对位置，使运动件在允许范围内保持居中，避免偏载、卡滞和单侧磨损。

　　从功能特性看，宽度配合的核心价值在于处理“自由但受控”的装配关系。普通同轴或重合约束往往会把零件位置完全固定，而宽度配合可以让被约束对象在两个参照面之间保持对称，同时保留沿杆轴方向的滑动或绕局部方向的小幅调整。放在这套连杆机构里，长杆与夹板之间既不能完全锁死，也不能出现横向窜动；夹板需要跟随杆件姿态变化，并在宽度方向自动居中。这样的约束方式特别适合治具开合、通讯终端插拔机构、小型滑动锁扣以及自动化设备中的浮动连接部位。

　　设计思路上，先确定长杆的有效行程和两端铰接中心距，再根据安装空间布置夹板厚度与衬套长度。长杆端部的铰接孔承担外部连接，孔位中心到杆身台阶的距离会直接影响摆角范围；夹板内侧两面作为宽度参照，需要保证平行度，否则配合后会产生侧向力。衬套区域略大于杆径，可在装配时形成稳定导向，同时减少金属面直接摩擦。若用于量产设备，夹板与杆之间通常会增加耐磨套或表面处理，使反复运动后仍能保持间隙稳定。

　　外形尺寸与安装边界方面，整套机构呈长条状布置，长度方向由两端铰接座外轮廓决定，宽度方向则受两片夹板外缘限制。安装时要预留杆件直线运动空间，端部铰接座周围不能与机架发生干涉；夹板外侧需要留出工具或卡扣装配位置，内侧两参照面之间的距离应与被约束件宽度匹配。高度方向上，衬套凸缘和夹板厚度共同构成堆叠边界，若嵌入通讯工具类小型外壳，应重点检查壳体内壁与杆端摆动轨迹之间的净距。

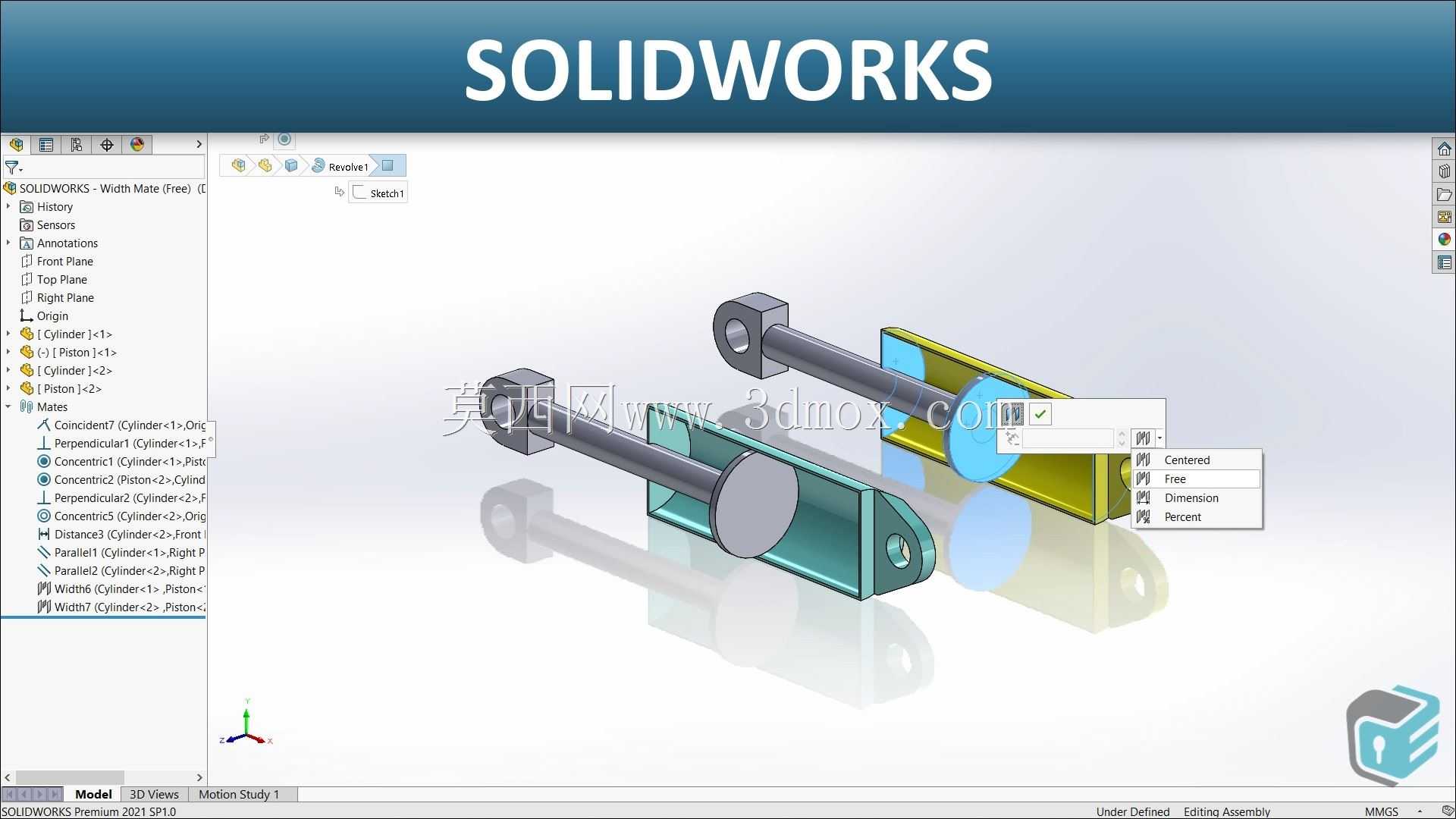

　　在三维装配过程中，先完成长杆、铰接座和夹板的独立建模，再按铰接关系添加同轴约束，使端部能够绕销轴转动；随后利用宽度配合选取夹板两侧参照面和杆件对应配合面，让杆件在宽度方向自动对中。这样处理后，机构在拖动运动件时可以直观看到有限运动效果：杆件不会脱离夹板，夹板也不会因过约束而无法调整。对于结构设计人员来说，这种建模方式能提前验证装配逻辑，减少物理样机中因约束顺序错误导致的卡死问题。

　　工程应用中，类似结构还可扩展到抽屉式模块导向、通讯设备卡扣联动、传感器浮动安装座和轻载推送机构。设计时需要把运动行程、配合间隙、参照面平行度和铰接孔同轴度一起考虑。宽度配合并不是简单放宽限制，而是在保留自由度的同时建立明确边界，使零件在装配体中既能运动，又能稳定回到居中位置。
