剪叉升降台活塞驱动运动仿真分析

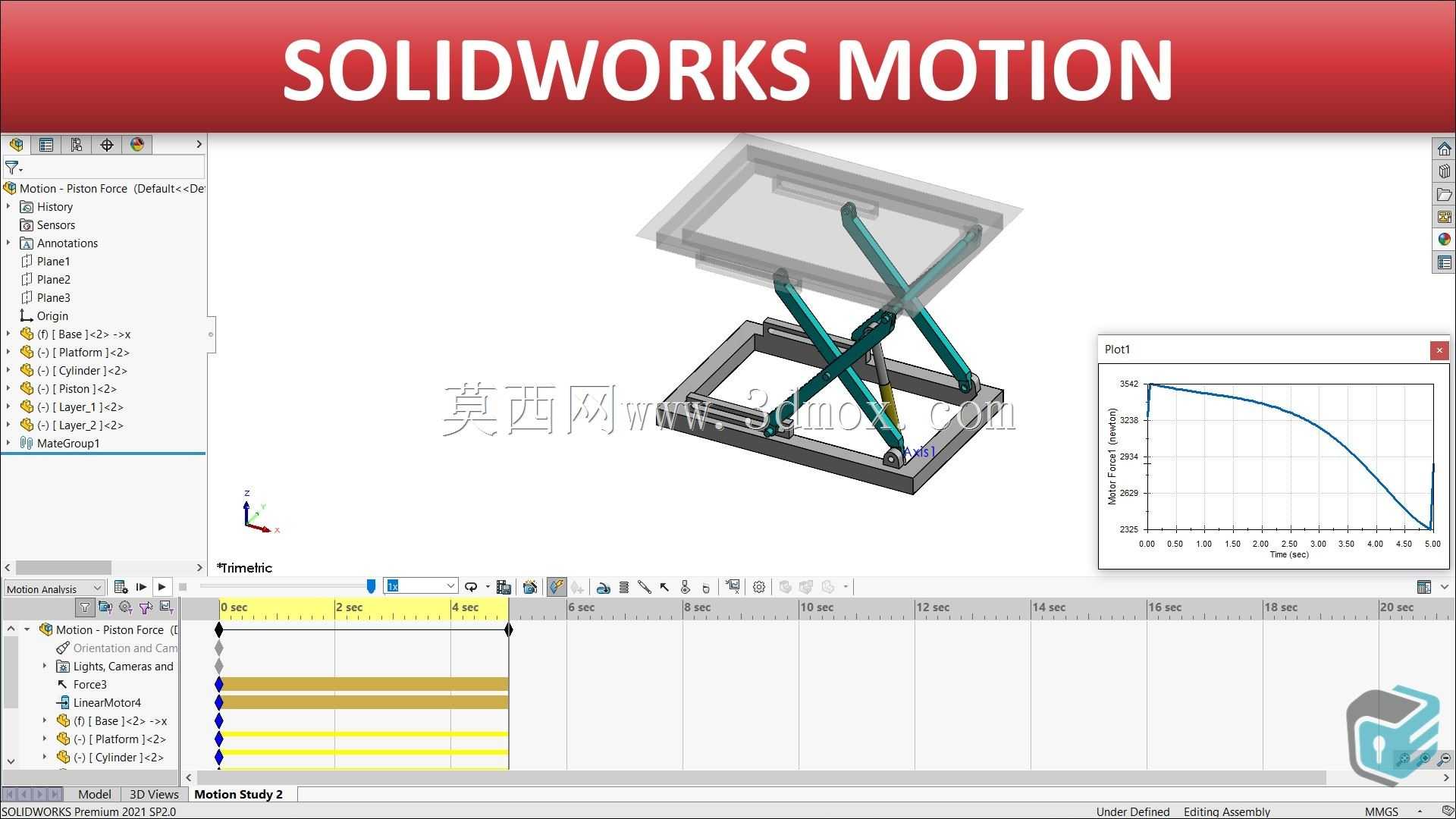

　　这套剪叉式升降执行机构的运动仿真，核心围绕活塞驱动力在整个升降行程中的变化规律展开，在车间工装、物流举升、轻型作业平台的方案校核阶段，这类动力学数据直接决定了驱动元件选型与结构强度冗余。现场调试剪叉平台时最常遇到的问题，是起步瞬间推力峰值远超匀速段，若仅按静态承重估算气缸或液压缸出力，往往在低位启动时出现憋压、推杆抖动，甚至铰点销轴过早磨损。仿真将活塞力定义为核心测量项，随时间步长记录每一组剪叉臂铰接处的载荷传递，输出的力值曲线在低位启动段快速冲高，随着平台抬升、剪叉夹角变大，推力需求逐步回落，临近上止点时曲线再次出现小幅波动，这一特征和现场实测的举升载荷分布完全吻合。

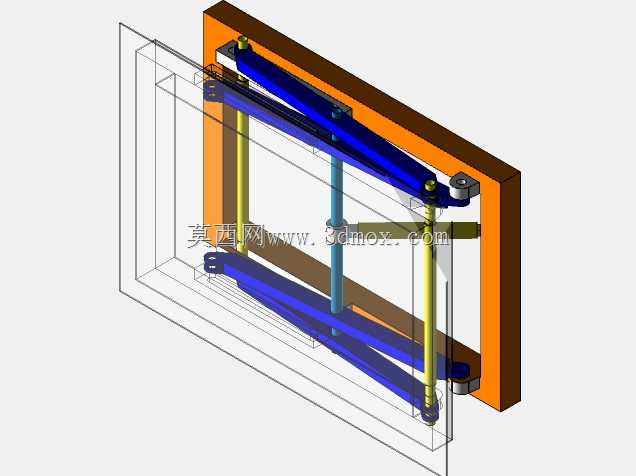

　　从结构布局看，该机构采用双层交叉剪叉臂，底部框架固定在设备基座平面，上层框架承载工作台面，驱动活塞斜向布置在两组剪叉之间，活塞两端分别铰接在下框架横梁与中部剪叉铰接点附近。这种布置方式没有采用常见的底部水平推轮驱动，而是直接将线性驱动力作用在剪叉力臂上，传动路径更短，铰接点数量少，反向间隙更容易控制。建模过程中每根剪叉臂的截面尺寸、铰点同轴度都按照实际装配公差设定，运动副全部采用真实铰接约束，没有添加多余的辅助导向，仿真结果能够直接反映机构在无额外约束下的受力状态。

　　安装边界方面，下框架预留了与地基或设备底板连接的安装孔位，整体占地轮廓在收拢状态下为矩形，最低位时台面高度接近框架本体厚度，适合嵌入流水线工位作为升降过渡台；升至最高位时，剪叉臂完全展开，台面抬升行程约为收拢状态高度的数倍，上层台面的外形尺寸与下框架基本一致，承载面四周没有突出构件，便于在台面上放置工装夹具、物料托盘或小型检测设备。需要注意的是，剪叉机构在高位时横向抗侧推能力较弱，仿真过程中也能看到侧向力会使铰点载荷出现不对称分布，因此实际使用场景中载荷应尽量居中布置，避免长期偏载导致单侧臂变形。

　　设计思路上，这套模型没有追求复杂的附加锁止结构，而是通过运动仿真还原最基础的力学关系：活塞推力、剪叉臂弯矩、铰点反力三者随行程的耦合变化。对于结构工程师而言，拿到这类仿真结果后，可以直接提取最大推力点的载荷值，校核活塞缸径、活塞杆稳定性，同时对照各铰点的峰值反力选择销轴直径与衬套材质；剪叉臂的腹板厚度、加强筋位置也可以根据弯矩包络图进行减重优化，避免整机设计时凭经验保守选材造成自重过大。在自动化生产线里，这类剪叉升降台常配合辊筒输送线使用，工件到达工位后平台抬升将工件顶起脱离辊道，完成加工、检测或码垛动作，活塞力的动态数据还能用于调试驱动系统的压力曲线，让起步阶段压力缓慢爬升，减少冲击，延长密封件与铰接件的使用寿命。
