电梯井道旗片式限位切割钣金组件

　　该组件面向电梯井道内的位置检测与末端限位场景，主要用于轿厢在指定楼层或减速区间经过时，通过机械摆臂与井道固定件之间的相对运动，触发配套限位开关或感应元件。结构形式属于典型的旗片式触发装置：一侧为长条形竖向安装基板，承担与轿厢架或支架体系的固定；另一侧为带折弯端头的摆臂，通过横向连接轴、衬套和紧固件形成可稳定动作的接触部件。轿厢运行过程中，摆臂经过井道预设位置时被挡件推动，产生角位移或横向位移，进而使开关状态切换，为减速、平层、极限位置保护等控制逻辑提供机械输入。

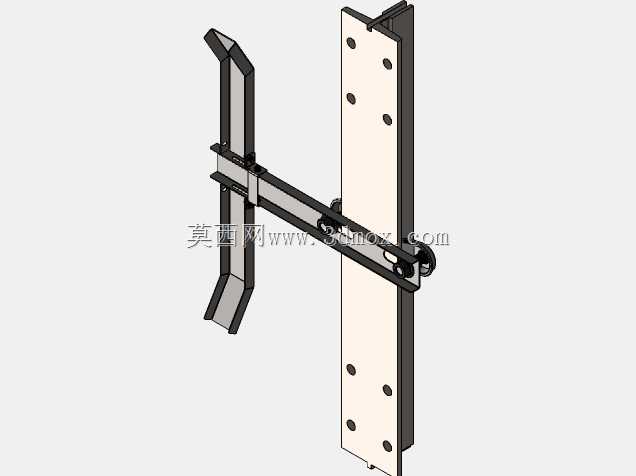

　　从实际布置看，竖向基板采用狭长钣金件形式，板面上分布多组安装孔，孔位沿长度方向错开排列，便于在不同轿厢架横梁、立梁或辅助安装板上调整高度。基板上端和下端均保留安装边界，中间区域承担主要受力，折弯边提高薄板的抗弯刚度，避免长期受碰后出现明显翘曲。横向臂体从基板中部伸出，长度根据井道挡件与轿厢侧安装面之间的间隙确定；端部折弯片形成接触工作面，能够在轿厢上下双向运行时与挡件平顺接触，减少硬撞击带来的冲击噪声。连接位置设置回转支点，臂体与基板之间保留必要间隙，防止涂装层、装配公差或轻微变形造成卡滞。

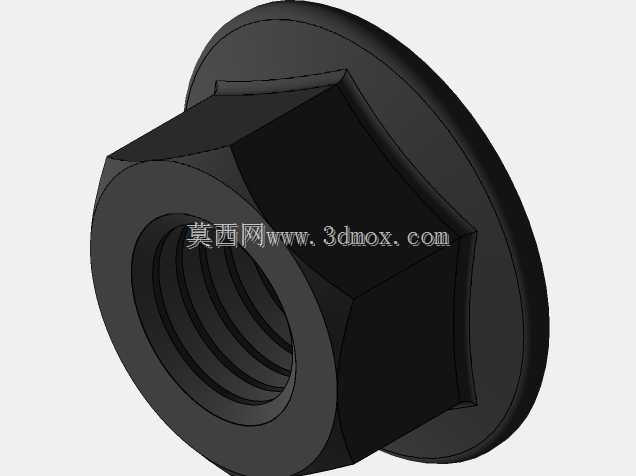

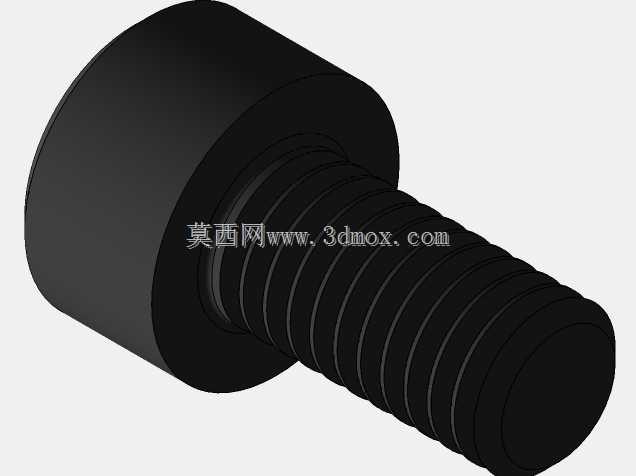

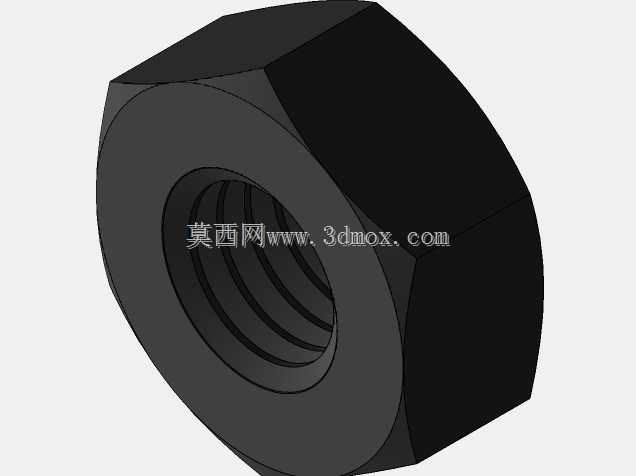

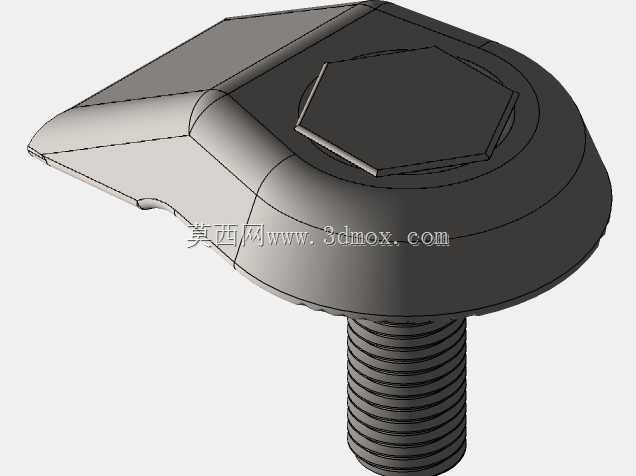

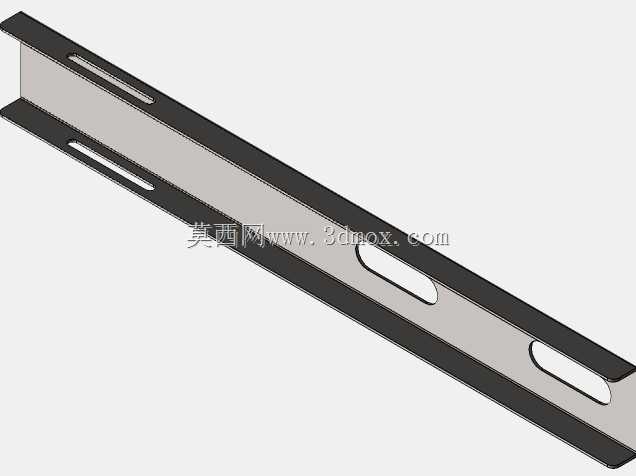

　　设计思路上，这类零件并不追求复杂曲面，而是强调钣金折弯的工艺性、孔系的可调性以及动作可靠性。基板可由板材激光切割后折弯成型，孔位包括固定孔、调节孔和支点安装孔；摆臂同样采用薄板折弯结构，截面通过折边形成局部加强，在减轻重量的同时保证接触方向的刚度。端部接触片略向外展开，使轿厢与井道挡件存在少量横向偏差时仍能可靠导入，不会因安装误差导致擦碰失效。支点附近采用轴套或耐磨垫片隔离运动面，能够降低反复摆动后的磨损，维护时也可单独拆换臂体或紧固件。

　　外形边界主要由竖向基板高度、横向臂展和摆臂回转范围决定。基板高度覆盖多个调节孔位，适合在轿厢架侧进行上下位置微调；横向臂展需小于轿厢与井道构件之间的安全间隙，保证正常运行时不与导轨、支架、电缆或其他井道附件发生干涉。摆臂在自由状态下保持确定朝向，被挡件压动后绕支点转过设定角度，越过挡件后依靠开关弹片、复位件或自身安装姿态恢复原位。三维建模时需要重点表达基板折弯方向、臂体厚度、支点同轴关系、接触片张开角度以及各孔的中心距，尤其要检查摆臂在极限摆动位置时与基板、螺栓头、开关本体之间的最小间隙。

　　在电梯系统中，该组件常用于端站减速、极限限位、检修位置确认或轿厢位置辅助检测。与纯电子感应方案相比，机械旗片结构对井道粉尘、光照和电磁环境不敏感，动作结果直观，便于现场调试人员通过臂体位置判断开关是否被触发。安装时通常先将基板固定在轿厢架预设面，再根据井道内挡件的高度调整孔位，使摆臂中心线与挡件作用面重合；随后手动盘车或低速运行，观察接触过程中臂体是否平稳偏转、开关触发行程是否充足、复位后是否与相邻零件摩擦。

　　结构校核的重点不在静强度极限，而在反复接触后的疲劳与刚度。基板承受安装螺栓预紧力和摆臂传递的侧向载荷，折弯边应避免过短导致应力集中；摆臂端部受撞时，冲击力经支点传递到基板和紧固件，因此支点孔径与轴销配合不宜过松，否则长期运行会产生敲击声和孔边磨损。接触片边缘可做小圆弧或折边处理，避免尖锐棱边刮擦井道挡件。对于不同载重和速度的电梯，臂展长度、接触片宽度和复位行程需要随井道布置调整，模型中采用参数化孔位和可替换摆臂更利于系列化派生。

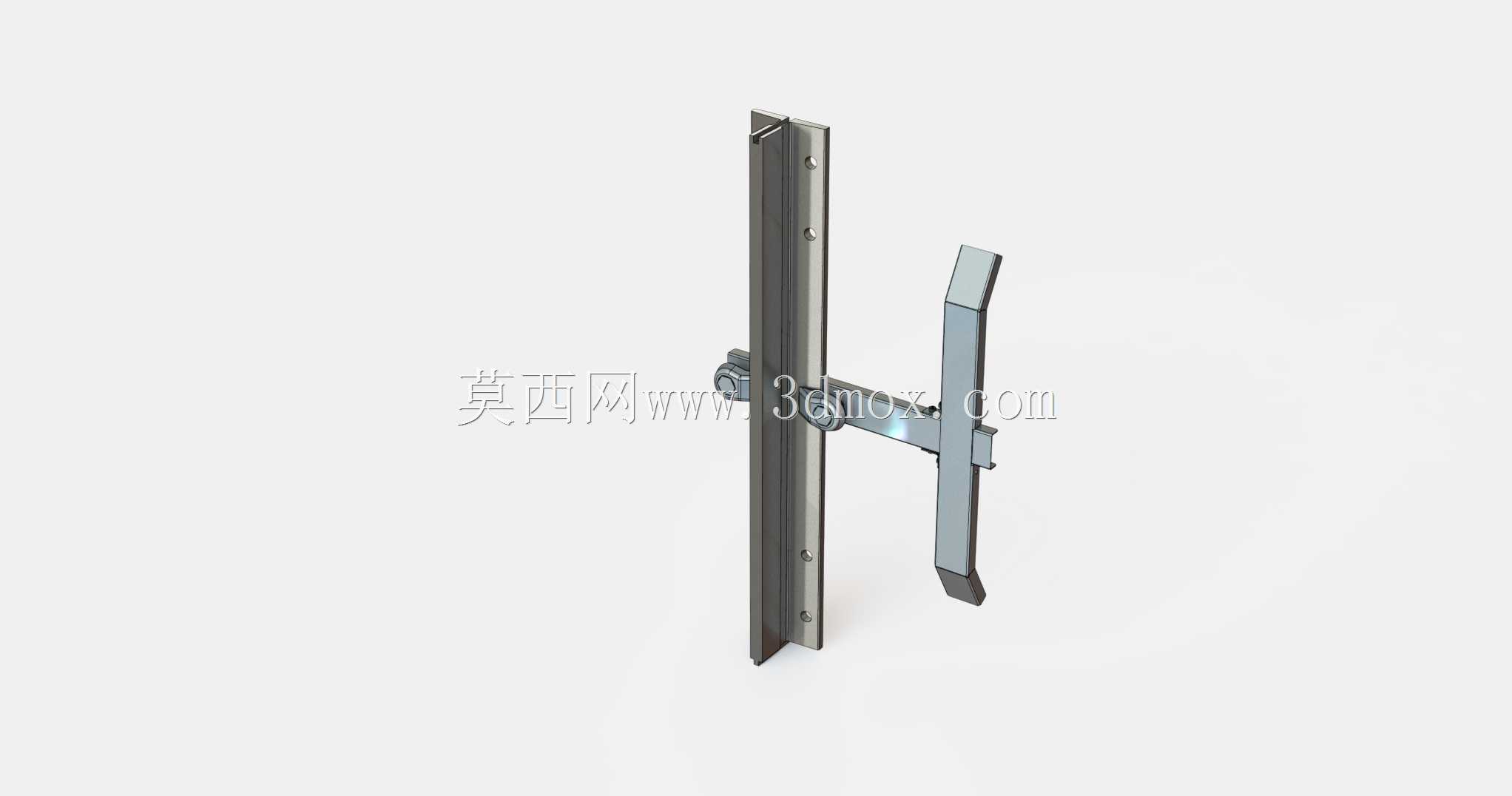

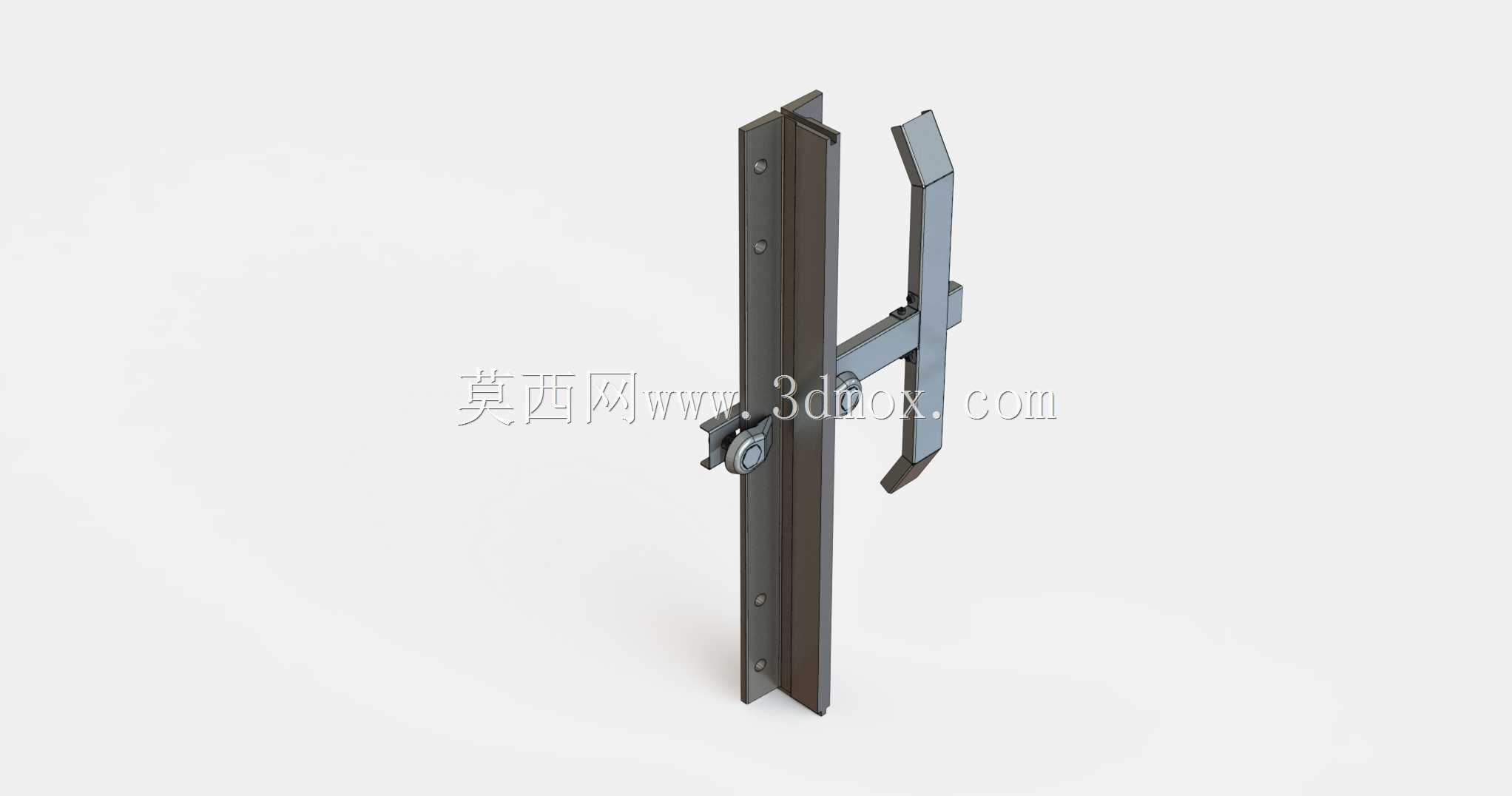

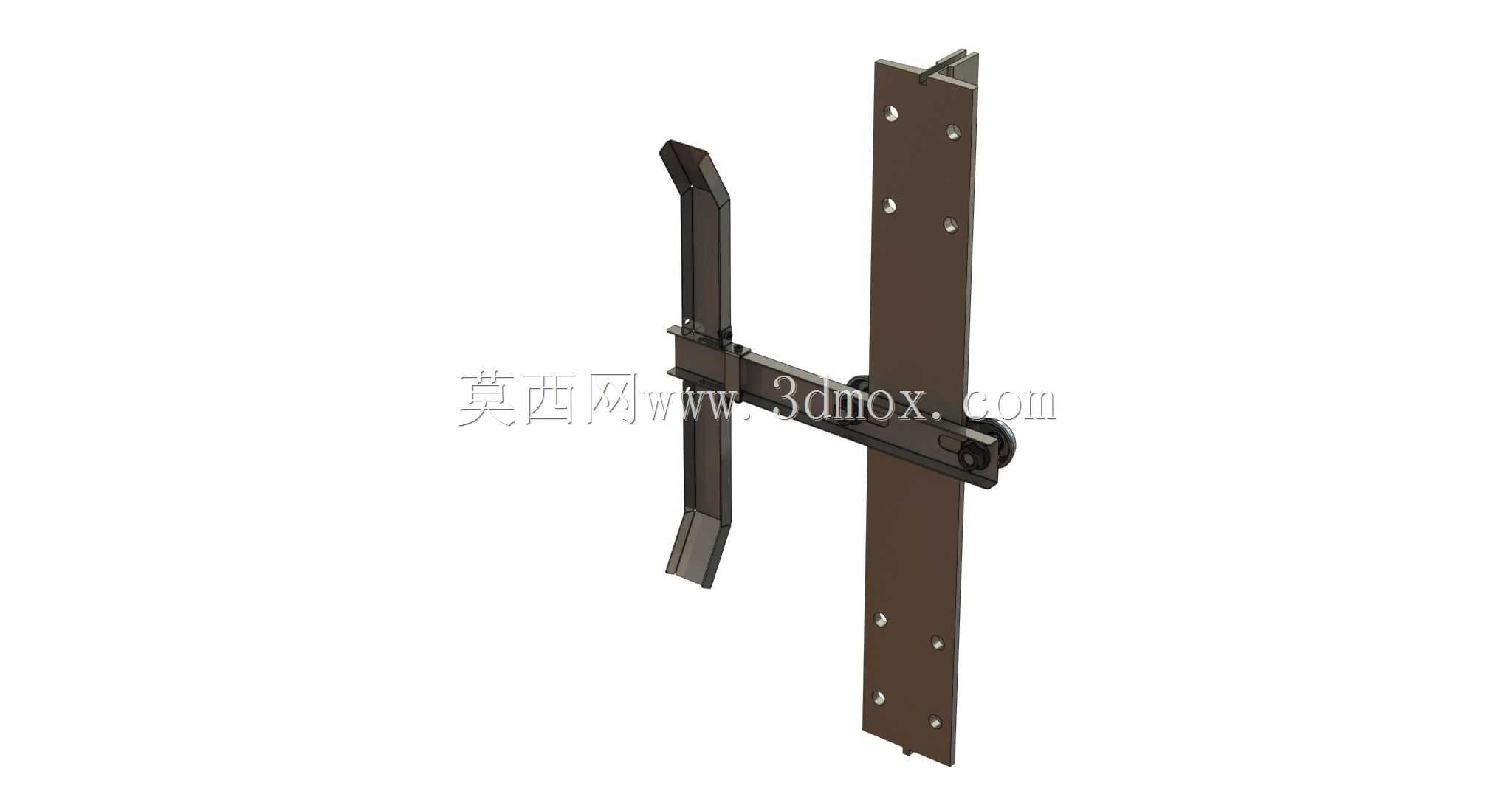

　　整体造型简洁，零件数量少，适合钣金加工与现场装调。三维结构完整呈现了固定基板、横向支点、摆动臂、端部触发片及紧固件之间的装配关系，可用于电梯限位机构设计校核、井道干涉检查、安装指导和类似升降设备的行程触发机构参考。
