轴承连接构件有限元仿真分析

　　在传动系统的结构设计环节里，轴承连接件是承担轴系载荷传递、约束轴端位移的核心承载部件，这类构件广泛出现在输送设备辊轴支撑、小型传动模组、通讯基站天线调角机构以及轻工自动化流水线的张紧轮支座当中，实际运行时既要承受轴系传递的径向交变载荷，部分带悬臂布置的结构还会叠加轴向倾覆力矩，一旦支座刚度不足出现过量变形，轻则导致轴承外圈跑圈、轴系回转精度下降，重则引发传动带跑偏、齿轮啮合侧隙不均，最终造成整套传动机构过早失效。

　　这套分析对象采用两端带法兰安装边的弧形桥接式支座结构，和常见的直立式剖分轴承座不同，它的两个轴承安装位分别布置在弧形梁体的两端，法兰端面上预留了一圈贯通螺栓孔，安装时可以直接贴合设备墙板或者机架立板，靠螺栓锁紧实现全周固定，梁体中段为承载受力的主要区域，整体轮廓顺着载荷作用方向做了平滑的弧形过渡，没有突兀的直角转折，从根源上减少了应力集中的萌生点位。

　　做结构校核的时候，首先要把轴承配合面的连接关系定义准确：轴承内圈和转轴之间采用过盈配合绑定，外圈和支座轴承孔之间设置接触约束，不能简单把整个部件当成刚性体处理，否则算出来的变形结果会和实际工况偏差很大。约束环节要完全复刻现场安装状态：两端法兰的螺栓孔位置设置固定约束，模拟螺栓锁紧后法兰面和机架完全贴合的边界，梁体中部对应轴系施压的位置施加额定工作载荷，加载方向垂直于梁体跨度方向，和实际运行中皮带拉力或者工件负载的作用方向保持一致。

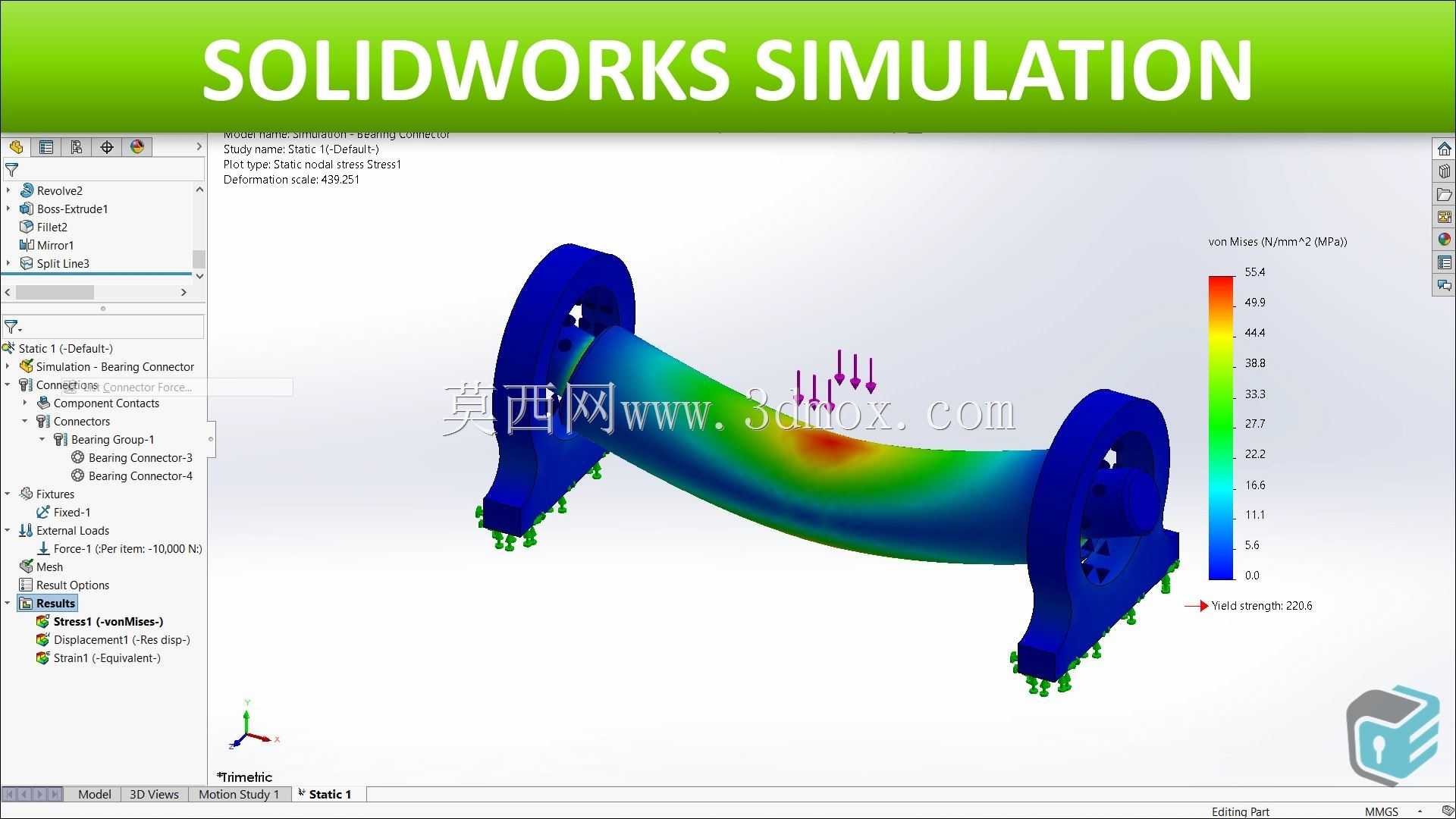

　　从网格划分的处理逻辑来看，梁体的弧形过渡段、法兰和梁体交接的焊接/一体成型位置是应力梯度变化最大的区域，这部分需要细化网格尺寸，单元阶次选用二阶实体单元，保证应力计算的收敛精度；而法兰端面的平整区域、螺栓孔周边非接触位置可以适当放大网格尺寸，在不损失计算精度的前提下控制整体求解规模。求解完成后输出的位移云图可以直观看到梁体中段的挠度分布，最大变形出现在载荷施加的中心区域，向两端法兰位置逐步递减，变形量如果超出轴承允许的同轴度公差范围，就需要对梁体截面做加厚处理，或者在梁体内侧增设加强筋来提升抗弯刚度。

　　应力结果的判读要重点关注几个危险截面：首先是法兰和梁体的交接圆角处，这里属于结构几何突变位置，交变载荷长期作用下容易萌生疲劳裂纹；其次是轴承孔的内侧边缘，轴承外圈传递的支反力会在孔壁形成局部挤压应力，如果孔壁厚度设计偏薄，容易出现孔口塑性变形导致轴承外圈松动；最后是梁体弧形段的中性层附近，弯曲正应力在这个区域沿截面高度线性分布，最大拉应力出现在梁体受拉侧的外表面。

　　设计迭代过程中，可以通过调整弧形梁的曲率半径、改变法兰边的厚度、优化轴承孔周边的加强凸台尺寸来平衡刚度和重量：如果设备安装空间的轴向尺寸受限，可以适当压缩法兰的外轮廓直径，但要保证螺栓孔的边距满足扳手空间要求，螺栓中心到法兰外缘的距离不能小于螺栓公称直径的1.5倍，避免安装时出现扳手干涉、锁紧时法兰边缘变形的问题。如果应用在通讯类户外设备的传动机构中，还要额外考虑低温环境下材料的韧性下降，选材时优先选用延伸率足够的铸钢或者高强度铝合金，避免冲击载荷下发生脆性断裂。

　　整个分析流程把轴承连接的接触非线性、结构的弯曲变形特性完整呈现出来，结构工程师在完成同类支座设计时，可以参照这种边界定义方式，先通过仿真预判薄弱位置，再针对性调整结构参数，不用反复制作物理样机做破坏性试验，既能缩短传动部件的开发周期，也能提前规避装机后出现的支座变形、轴承早期失效等现场故障。
