四连杆运动仿真机构三维结构

　　这套四连杆运动机构面向平面连杆机构的运动规律验证场景，常见于轻工输送线的摆臂推送工位、小型工装夹具的往复摆转驱动单元、教学实验台的连杆运动演示模块，也可作为自动化设备中曲柄摇杆、双摇杆机构的原理验证载体。实际产线里，这类机构常用来把旋转动力转化为摆臂的定角度往复摆动，完成工件抬升、料道挡停、工位推送这类节拍固定的动作，相比凸轮机构，连杆构件加工门槛低、铰接点维护方便，在中低速往复动作场景里应用十分广泛。

　　从结构组成来看，整套机构包含固定机架、主动曲柄、从动摆杆、中间连杆四类核心刚体构件，所有铰接位置均采用回转副约束，构件之间无相对滑动，完全符合平面四杆机构的运动学定义。建模过程中先确定机架两个铰接支点的中心距作为机构的固定安装边界，再根据预设的摆杆输出摆角范围，反推曲柄长度、连杆长度、摇杆长度的杆长配比：杆长参数需要满足格拉霍夫定理，保证主动曲柄可以整周回转，避免机构运行到极限位置出现死点卡滞；如果是用作摇杆输出的工位，还要校核摆杆的摆角行程是否匹配末端执行件的动作距离，比如挡料工位需要摆杆抬升后高出输送面30mm以上，下落时低于输送面10mm，杆长配比就要围绕这个行程边界迭代调整。

　　外形尺寸层面，这套演示机构的整体占位为平面矩形区域，机架支点间距决定了机构的总宽度，曲柄回转半径决定了机构侧向的最大伸出量，安装时需要在铰接点两侧预留挡圈与轴承的装配空间，连杆两端的铰接孔同轴度需要控制在0.05mm以内，避免运行过程中出现别劲、卡滞。铰接位置的设计采用销轴加轴用挡圈的限位形式，也可以替换为深沟球轴承降低回转摩擦，适合长时间连续运行的工位；构件本体采用等截面矩形杆造型，在保证抗弯刚度的前提下尽可能降低运动件质量，减少高速往复运行时的惯性冲击。

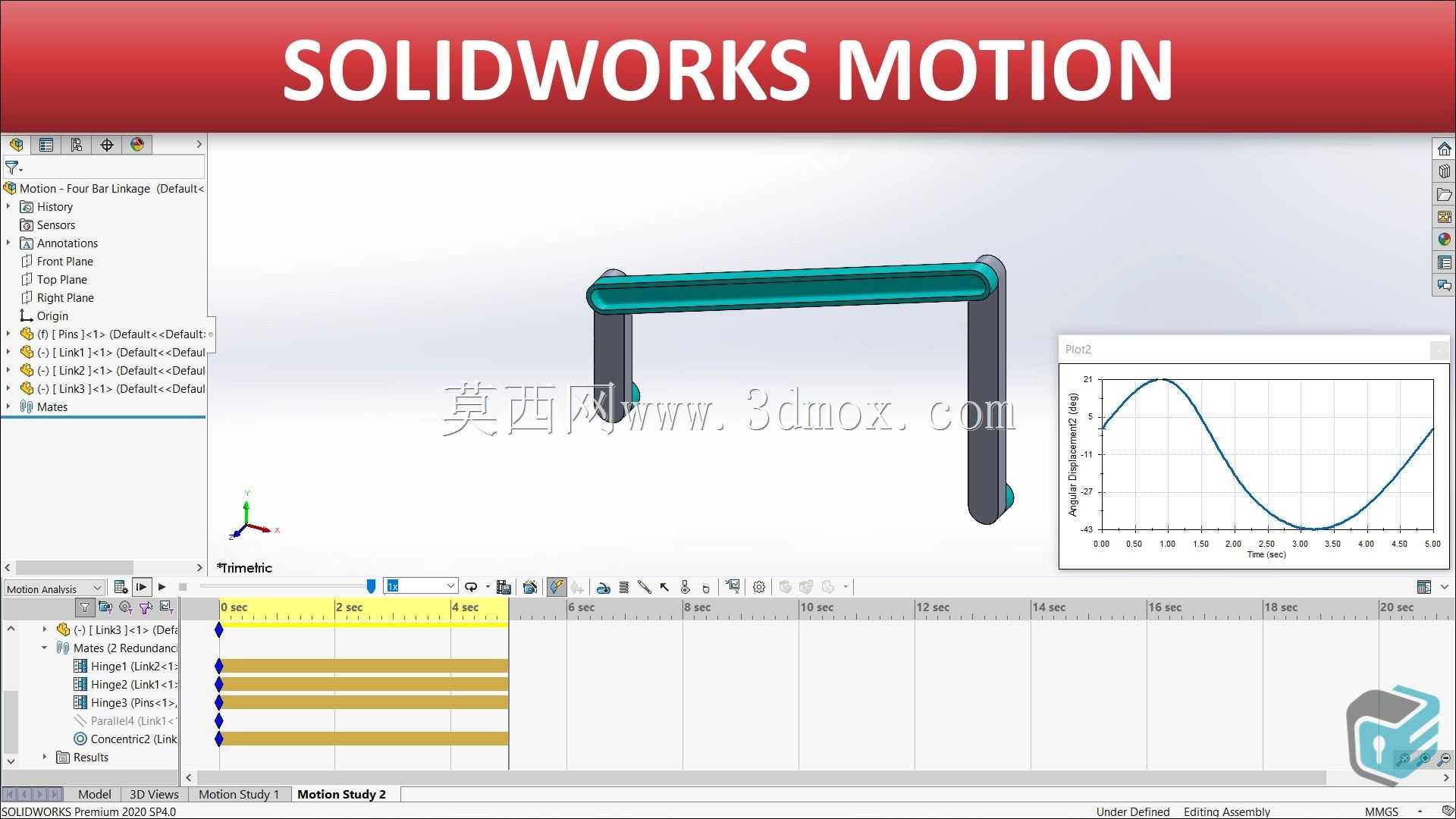

　　运动仿真层面，整套机构在运动算例中给主动曲柄添加恒定旋转驱动，所有铰接位置添加回转副约束，机架设置为固定刚体，开启刚体动力学求解后，可以直接输出从动摆杆的角位移、角速度、角加速度曲线，也可以输出连杆上任意标记点的运动轨迹。工程应用中可以通过仿真结果快速判断机构的压力角变化：压力角过大会导致铰接点侧向力激增，磨损加快，一般要求机构最大工作压力角不超过50度，重载工位不超过40度，如果仿真结果超出阈值，就调整各杆的长度比例，或者优化机架支点的安装位置，直到动力特性满足使用要求。

　　设计思路上，这套机构没有添加多余的装饰特征，所有结构都服务于运动逻辑验证：构件的铰接端做了加厚处理，避免销轴孔处应力集中出现断裂；杆身采用等厚设计，既方便采用板材线切割加工，也能保证运动过程中构件的质心落在铰接回转平面内，减少附加的倾覆力矩。实际改造为工业用工装时，可以在从动摆杆末端安装推块、挡销、吸嘴等执行件，配合电机驱动曲柄连续回转，就能实现固定节拍的往复动作；如果需要调整输出行程，只需要更换不同长度的曲柄或者连杆，不需要改动整体机架布局，柔性适配不同尺寸工件的生产节拍。

　　安装边界方面，机架的两个铰接支点需要设计在同一安装基准面上，安装面的平面度误差不超过0.1mm，防止连杆运行过程中出现平面外的扭曲变形；驱动端可以连接减速电机输出轴，也可以通过手轮手动驱动用于教学演示，机构整体运行无冲击、运动轨迹确定，是机械原理学习、非标自动化机构方案验证阶段非常典型的连杆类参考结构。
