弹簧连接接头静力仿真结构设计

　　该结构围绕带弹性约束的连接接头展开，核心由上端吊环式挂接端、中部环形承载盘、细长杆身以及下端带侧向销孔的柱形连接座组成，整体沿竖直轴线布置，属于典型的轴向受拉、附带弹性缓冲需求的机械连接部件。这类接头常见于需要柔性限位、冲击缓冲或允许微小轴向位移的装配场合，例如小型吊挂机构、试验台加载连杆、工装夹具中的弹性张紧单元，以及设备内部需要隔离振动传递的连接部位。

　　从受力路径看，载荷从顶部吊环孔传入，经过环形盘与杆身过渡区域向下传递，最终由下端柱体和横向销孔完成对被连接件的约束。顶部吊环采用闭环圆弧造型，可避免开口挂钩在受拉时脱开，圆弧内孔能够与销轴或吊绳形成较均匀的接触压力；环形盘在结构中承担载荷扩散作用，使吊环附近的集中力逐步过渡到杆身，降低局部应力峰值。下端柱体保留销轴安装孔，适合通过圆柱销与外部构件形成铰接，既传递轴向力，又允许接头在装配后存在小角度摆动。

　　设计这类弹性连接结构时，不能只按刚性拉杆处理。弹簧连接器的意义在于在两个构件之间建立具有刚度和阻尼特性的约束关系，使分析结果能够反映实际装配中的柔性响应。若直接将连接件视为固接，杆身与端部交接处往往会出现过高的约束应力，位移结果也会偏小；而引入弹簧连接后，模型可以表达轴向伸缩、侧向微摆以及载荷波动下的缓冲效果，更接近真实工况。仿真中需要重点关注弹簧刚度的选取：刚度过大，弹性环节接近刚性连接，缓冲作用不明显；刚度过小，则接头位移过大，可能导致相邻零件干涉或定位失效。

　　外形边界上，上端吊环外圆、环形盘直径和下端柱体直径形成明显的阶梯变化，建模时应保证各段同轴。吊环与圆盘交接处、圆盘与杆身过渡处、杆身与下端柱体肩部均属于应力集中敏感区域，实际建模不宜采用尖锐直角，应保留圆角过渡。圆角半径受安装空间限制，不能盲目增大；在环形盘下方和柱体肩部，可结合应力云图判断圆角是否需要调整。下端销孔的位置应避开杆身根部的高应力区，孔边到柱体端面的距离需满足销钉剪切和挤压强度要求，同时保证装配工具具有足够操作空间。

　　安装时，上端通过吊环孔与固定支点配合，下端通过销孔与活动构件连接，弹簧作用段可布置在杆身轴向或等效连接方向上。若外部空间紧凑，应核查环形盘外径与周边护罩、支架之间的间隙，尤其在接头受拉产生位移时，盘缘不能与相邻零件发生摩擦。杆身细长段虽然有利于布置弹性行程，但在侧向载荷作用下容易产生弯曲，因此需要根据实际工况判断是否增加导向套或限制横向偏移。对于承受反复载荷的设备，弹簧接头还应考虑疲劳问题，端部过渡圆角、销孔表面和接触面粗糙度都会影响长期使用可靠性。

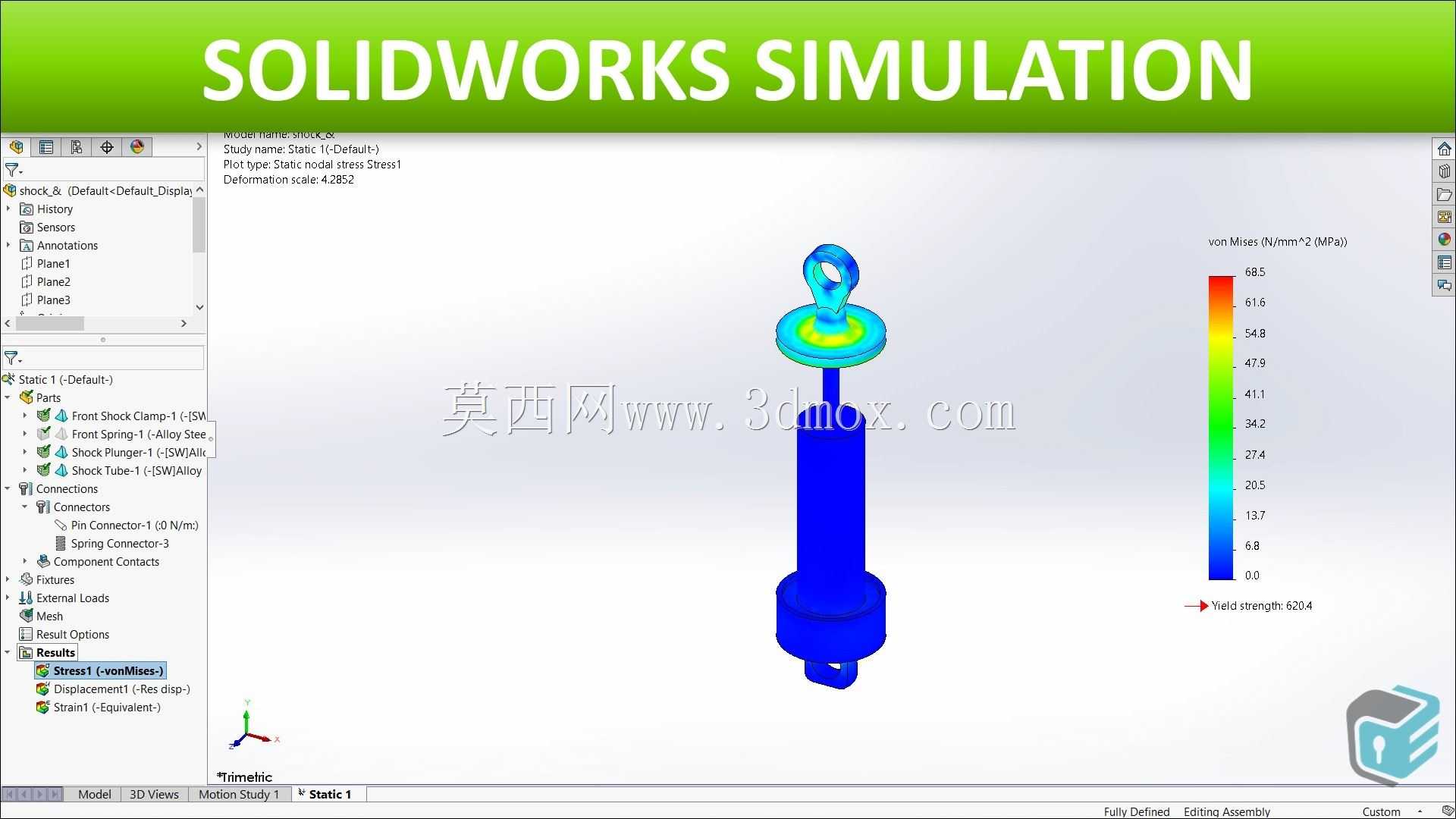

　　静力分析结果可用于识别结构薄弱区：高应力区域通常出现在吊环内侧接触位置、环形盘与杆身交接处以及下端销孔周边；低应力区域则多分布在杆身中段。工程处理时，不应单纯依据颜色云图放大所有尺寸，而应结合载荷传递路径进行局部加强。例如吊环内侧可通过增加截面厚度改善接触应力，销孔附近可提高配合精度并选用抗剪销，杆身则在满足位移限制的前提下保留适当柔度。这样形成的接头既能承担确定的机械连接功能，又能通过弹性约束改善整机受力状态。
