多轮齿盘同步皮带链条传动装配结构

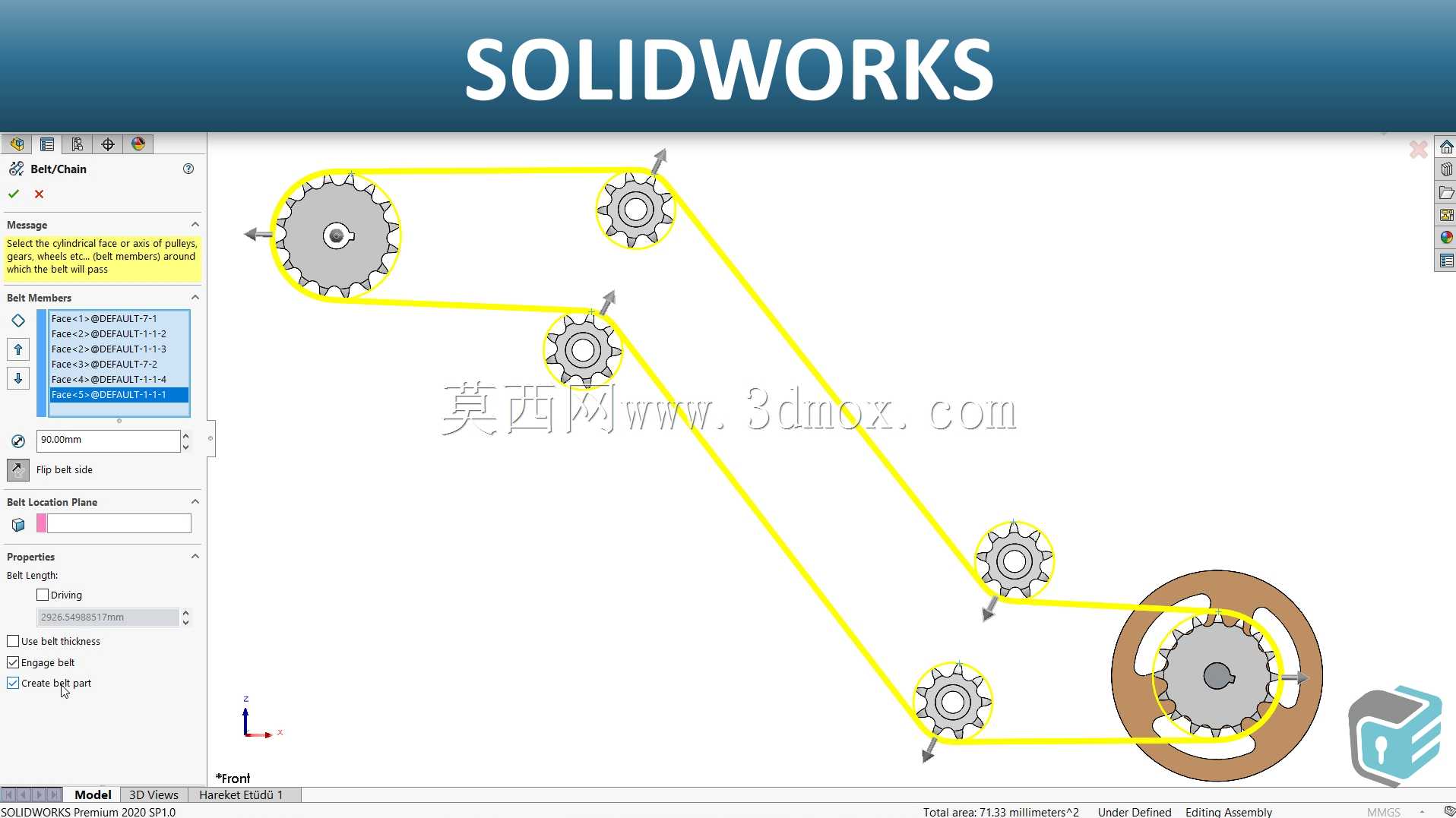

　　这套传动装配结构面向多工位同步输送、长距离动力分流的工业场景搭建，常见于包装生产线的多工位同步进给机构、轻工装配线的分轴动力传递单元、小型输送设备的远端动力布局中。整套结构没有采用传统单级齿轮啮合的紧凑排布，而是通过七个不同直径的齿盘完成动力路径规划，其中六枚小直径齿盘作为转向张紧轮分布在传动路径的各个拐点，右下角一枚大直径带轮作为动力输入或者输出端，柔性传动件沿着所有齿盘的啮合齿槽绕行，形成折线形的闭环传动回路。

　　实际产线布局里，很多设备的执行工位无法沿直线排布，受机架内部安装空间、其他功能组件占位限制，动力轴的分布往往存在高低差、水平错位，硬连接的齿轮传动无法跨越多处空间障碍完成动力传递，同步带或者滚子链这类柔性传动件就可以沿自定义路径绕行，避开机架横梁、电气走线槽、气动管路等干涉部件，把动力从驱动端输送到每一个需要同步转动的工位轴上。这套结构里的每一枚小齿盘都承担路径转向作用，齿盘的转轴位置可以在设计阶段根据整机布局微调，既可以改变传动带的绕行角度，也能通过调整轮心位置张紧柔性件，避免长期运行后传动件松弛出现跳齿、打滑问题。

　　从功能特性来看，齿盘外缘的齿形和柔性传动件的啮合齿完全匹配，传动过程中所有轮体的转角严格保持同步，不会出现平皮带传动的滑动丢转问题，适合需要多轴动作时序严格对齐的工况：比如多工位转盘的进给、多个推送凸轮的同步驱动、长距离排布的输送辊组联动，都可以用这类多轮绕行的传动方案，只用一台驱动电机就能带动所有工位同步动作，省去每根轴单独配置伺服电机的成本，也简化了电气同步控制的逻辑。大直径齿盘布置在回路末端，一方面可以作为主动轮连接减速电机输出轴，大轮的啮合包角更大，传递扭矩时齿面受力更均匀，不容易出现断齿；另一方面如果作为从动轮，大轮的转动惯量更大，可以缓冲传动过程中的转速波动，让整条传动回路运行更平稳。

　　设计这套结构时，首先要确定所有轮轴的安装点位：先根据整机内部的可用空间，标记出每一个需要获取动力的工位转轴坐标，再在传动路径的拐点处补充张紧转向轮，轮心排布要保证柔性件每一段直线段的倾角合理，避免相邻两轮之间的跨距过大导致传动件运行中出现颤振。齿盘的分度圆直径要和传动件节距匹配，所有啮合轮的齿形参数统一，绕行时柔性件的弯曲半径不能小于允许最小值，防止带体内部的抗拉层反复小角度弯折出现疲劳断裂。安装边界上，每枚齿盘的转轴都要预留轴承座的安装空间，轮体两侧要留出挡边或者限位结构，防止传动件运行中沿轴向窜动脱轮；整条闭环回路的外侧要预留防护钣金的安装位置，避免运行中异物卷入啮合部位，同时各个张紧轮的调节座要留出足够的调整行程，方便后期装配时张紧传动件，也能在传动件使用磨损后重新张紧补偿伸长量。结构中所有轮体的同轴度、轮心之间的平行度都要在装配时管控，否则柔性件会出现偏磨，大幅缩短使用寿命。
