销接式引脚连接器有限元仿真结构

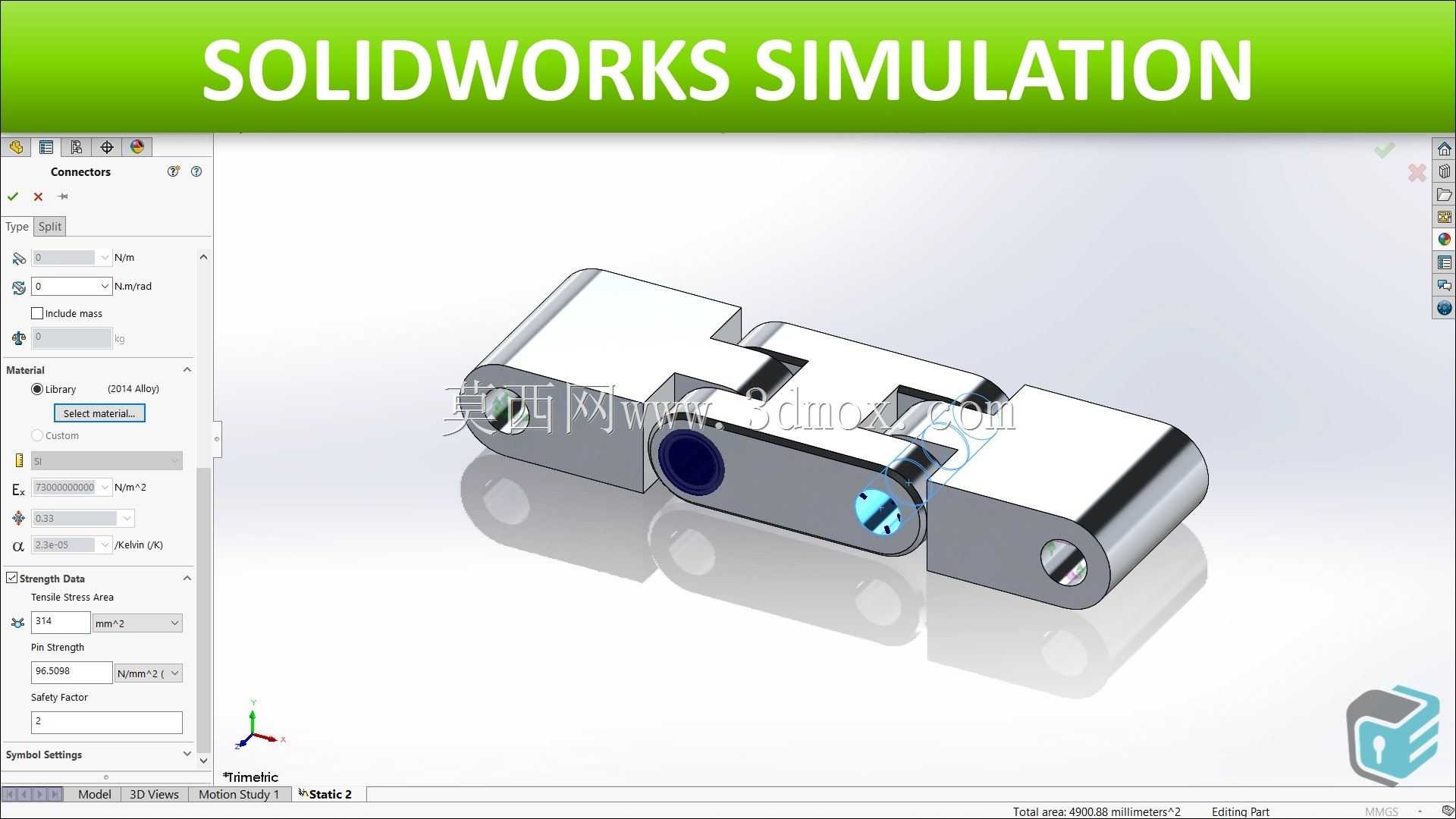

　　该结构围绕小型通讯与电子设备中常见的引脚连接场景展开，核心对象是一组由销孔、销轴、端部连接块和中间承载件组成的销接式连接器。结构外形呈长条状，两侧为带安装孔的块状端头，中间通过圆柱销与配合孔形成转动约束，整体边界清晰，适合在紧凑设备内部作为限位、铰接或传力连接单元使用。实际应用中，这类连接形式常见于通讯工具、小型电子终端、检测夹具和轻载机构内部，用于承担插拔、摆动、拉扯或局部支撑载荷。与完全刚性的一体式接头相比，销接结构允许一定角度的相对运动，能够补偿装配误差，降低因强制对位造成的孔边应力集中。

　　从功能特性看，模型重点不在于复杂曲面造型，而在于连接关系的准确表达。销轴贯穿两侧构件后，将分散的零件组合成具有明确传力路径的组件。端部块体承担外部连接和安装定位，中间构件通过孔壁与销轴接触，将载荷传递到销体，再由销体分配到另一侧支撑区域。孔的直径、销的长度、块体厚度以及端部圆角都会影响接触压力和弯曲应力分布。若孔边距离过小，受拉或受弯时容易在孔口产生高应力；若销轴长径比过大，则销体自身弯曲变形会明显增加，进而引起配合面偏载。

　　建模思路上，先依据连接器的装配关系建立实体几何，再将销连接作为关键约束进行定义。几何处理时保留销轴、孔壁、端部安装孔和块体过渡圆角等影响受力的特征，避免因过度简化导致载荷路径失真。对于不参与主要传力的细小倒角，可在不改变装配边界的前提下适度合并，但销孔配合区域需要保持完整圆柱面，以便接触或连接器约束能够稳定识别。网格划分时，销轴与孔壁周围应适当加密，块体外侧远离应力集中的区域可采用较粗单元，以兼顾计算精度与求解效率。

　　在静态分析设定中，需要根据连接器的真实服役状态确定约束与载荷。若端部安装孔用于固定，可在孔壁或参考点上施加约束，模拟螺钉、铆钉或支架对端头的限位；另一侧则根据使用方式施加拉力、剪力或位移载荷。销连接区域应重点关注接触类型、摩擦系数和间隙影响。轻载通讯件中，微小间隙可能带来装配便利，但在换向加载时会产生冲击和局部滑移，因此分析时不能只看整体应力云图，还应检查孔壁接触压力、销体剪切面以及端部块体的变形趋势。

　　外形尺寸与安装边界方面，该连接器属于小型长条构件，布置时需要预留销轴轴向空间和两端紧固件位置。端头厚度决定孔壁承压面积，宽度方向应保证孔边到外侧的安全距离，长度方向则要满足相邻零件摆动时不发生干涉。由于结构中存在转动关系，装配校核不能仅按静止位置判断，还应在极限转角下检查中间构件与端部块体、周边壳体或线缆之间的间隙。若设备内部空间狭窄，销轴端部形式也需要纳入边界考虑，例如平头销可减少外凸尺寸，带卡簧或铆边的销则需额外预留拆装和固定空间。

　　从工程验证角度看，该类模型适合用于比较不同孔距、销径和块体厚度下的结构响应。增大销径可降低销体弯曲和剪切应力，但会削弱端部块体截面；增加块体宽度能提高孔边承载能力，却会占用更多安装空间；在孔口设置圆角或凸台，可以缓和应力集中并改善接触状态。设计人员可通过仿真结果判断薄弱环节是销轴剪切、孔壁压溃，还是端头拉伸断裂，从而在尺寸受限的通讯设备内部取得强度、装配工艺和运动自由度之间的平衡。
