螺栓连接构件有限元仿真分析模型

　　这套三维仿真模型围绕两块L型折弯金属板的螺栓组连接结构搭建，核心是在虚拟环境中完成螺栓连接的力学行为验证，这类结构在通讯基站机架、工业控制柜安装支架、小型设备壁挂固定座中十分常见，日常工况下需要承受板面挂载载荷、侧向倾覆力矩以及长期振动带来的交变作用力，螺栓连接的可靠性直接决定整套固定结构的服役寿命。

　　从结构布局来看，两块折弯板呈垂直正交布置，水平底板预留四个安装孔位，用于和下方基础机架或者墙面预埋件完成固定，竖直立板对应开设三个螺栓过孔，两块板的贴合面完全贴合，所有螺栓孔的同轴度在建模阶段就按照实际装配公差做了约束，避免仿真过程中出现孔位错位带来的附加应力偏差。建模时没有把螺栓简单处理成绑定接触，而是按照真实螺栓的几何形态绘制了螺杆、螺母以及螺栓头的完整结构，在接触设置上区分了不同的接触对：螺栓头和板件表面、螺母和板件表面设置为带摩擦的接触，螺杆和孔壁之间保留合理的间隙配合属性，两块板的贴合面也设置为可分离的摩擦接触，这样仿真计算出来的结果才能还原真实工况下板件之间可能出现的滑移、缝隙张开现象，而不是得到理想化的刚性连接结果。

　　做这类仿真的核心诉求，往往是在产品开模或者下料加工之前，就预判连接结构的薄弱位置。实际工程里很多支架失效都不是板件本身被拉断，而是螺栓预紧力不足导致贴合面打滑，或者孔位周边出现局部压溃，长期振动下螺栓慢慢松脱，最后整个挂载部件出现偏移。这套模型里已经提前完成了边界条件的定义：水平底板的四个安装孔位置设置了和实际安装一致的固定约束，在立板的挂载位置施加对应方向的工作载荷，同时给每根螺栓施加了符合装配工艺要求的预紧力，计算过程中会分步加载，第一步先施加螺栓预紧力，让连接结构先建立起初始的压紧应力，第二步再施加外部工作载荷，模拟设备从装配完成到带载工作的完整受力过程。

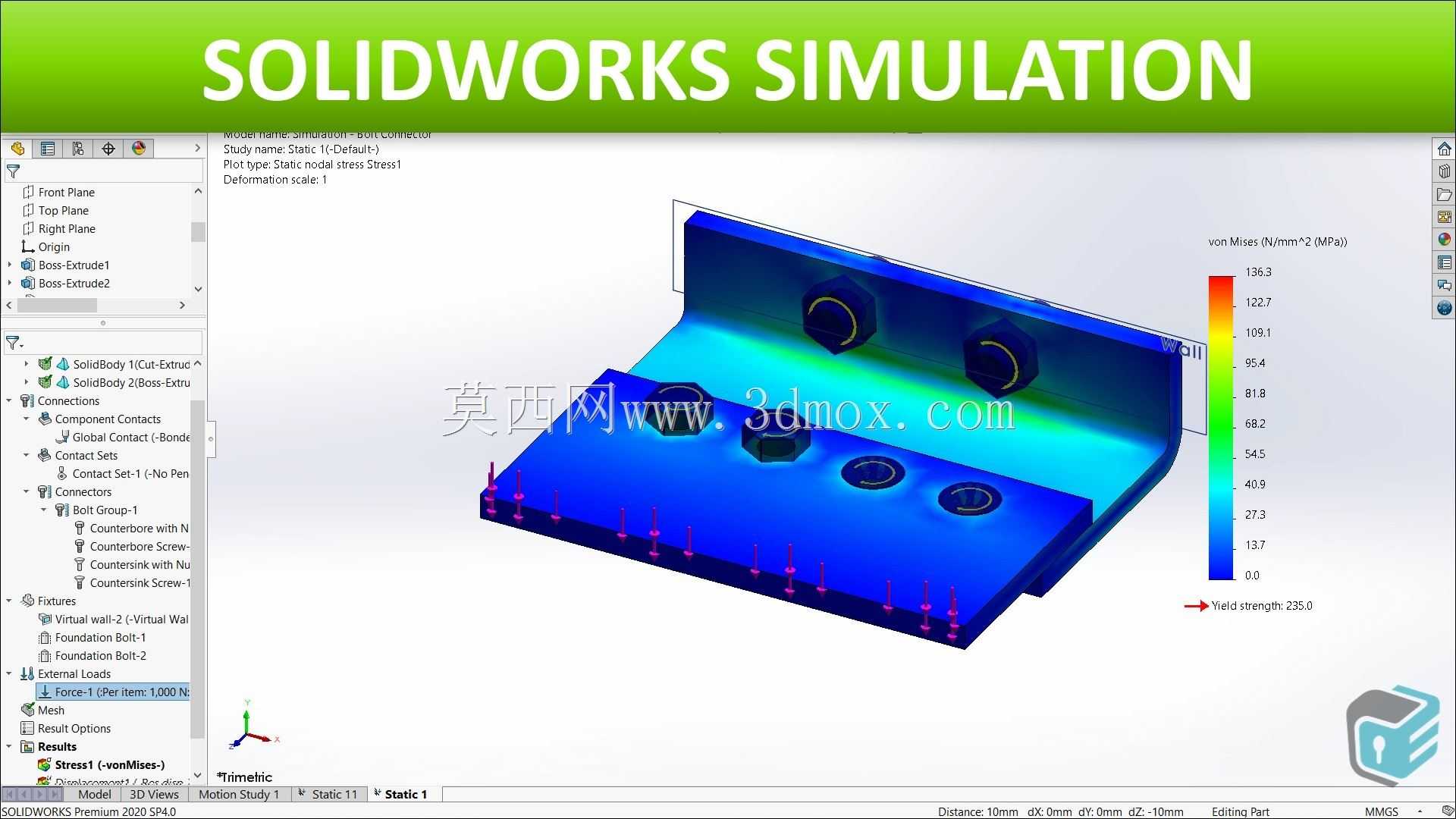

　　从后处理的应力云图可以直观看到整个结构的应力分布梯度，高应力区域集中在螺栓孔周边以及两块板的折弯转角位置，蓝色低应力区域覆盖大部分板面，说明板件的材料余量选取比较合理，没有出现大面积材料冗余的情况，而孔位周边的应力集中区域可以在设计阶段提前做优化：比如在孔位周边增加局部翻边、加厚板厚，或者更换更大规格的螺栓来降低接触面的压应力。安装边界方面，底板的安装孔间距、立板的挂载孔位置都按照通用通讯设备安装的标准尺寸设定，底板和基础面之间保留了安装调整的间隙，现场装配时可以根据实际的布线、接管需求微调固定位置，不需要额外二次打孔。

　　设计思路上没有追求过高的安全系数冗余，而是通过仿真量化每一处结构的实际受力水平：如果计算出来的螺栓应力远低于材料屈服强度，就可以适当缩小螺栓规格，降低装配成本；如果板件贴合面在极限载荷下出现缝隙张开，就可以调整螺栓的排布间距，把螺栓布置在更靠近载荷作用边的位置，提升连接的抗弯能力。这类仿真模型还可以直接复用在同系列不同尺寸的支架设计中，只需要修改板件的长宽尺寸、螺栓数量和载荷参数，就能快速完成新结构的校核，省去每次做物理破坏试验的周期，在通讯设备安装支架、小型设备壁挂座、电气柜内部固定梁的设计场景中，能够大幅缩短结构验证的流程，提前规避装配后出现螺栓松脱、板件变形的问题。
