螺旋丝杠铰接连杆螺钉配合结构

　　这套螺旋丝杠铰接连杆螺钉配合结构，在中小载荷直线顶升、角度微调类工装里应用十分普遍，常见于小型手动顶升工装、工装夹具的张紧调节单元、实验台架的俯仰角度调整机构，以及轻型输送线侧边的挡料位置微调组件。整套结构没有复杂的专用传动件，全部依靠标准螺纹副、铰接销轴与锁紧螺钉完成动作传递，车间维护时不需要定制备件，普通标准件即可完成替换，非常适合教学演示与入门级机械结构实训使用。

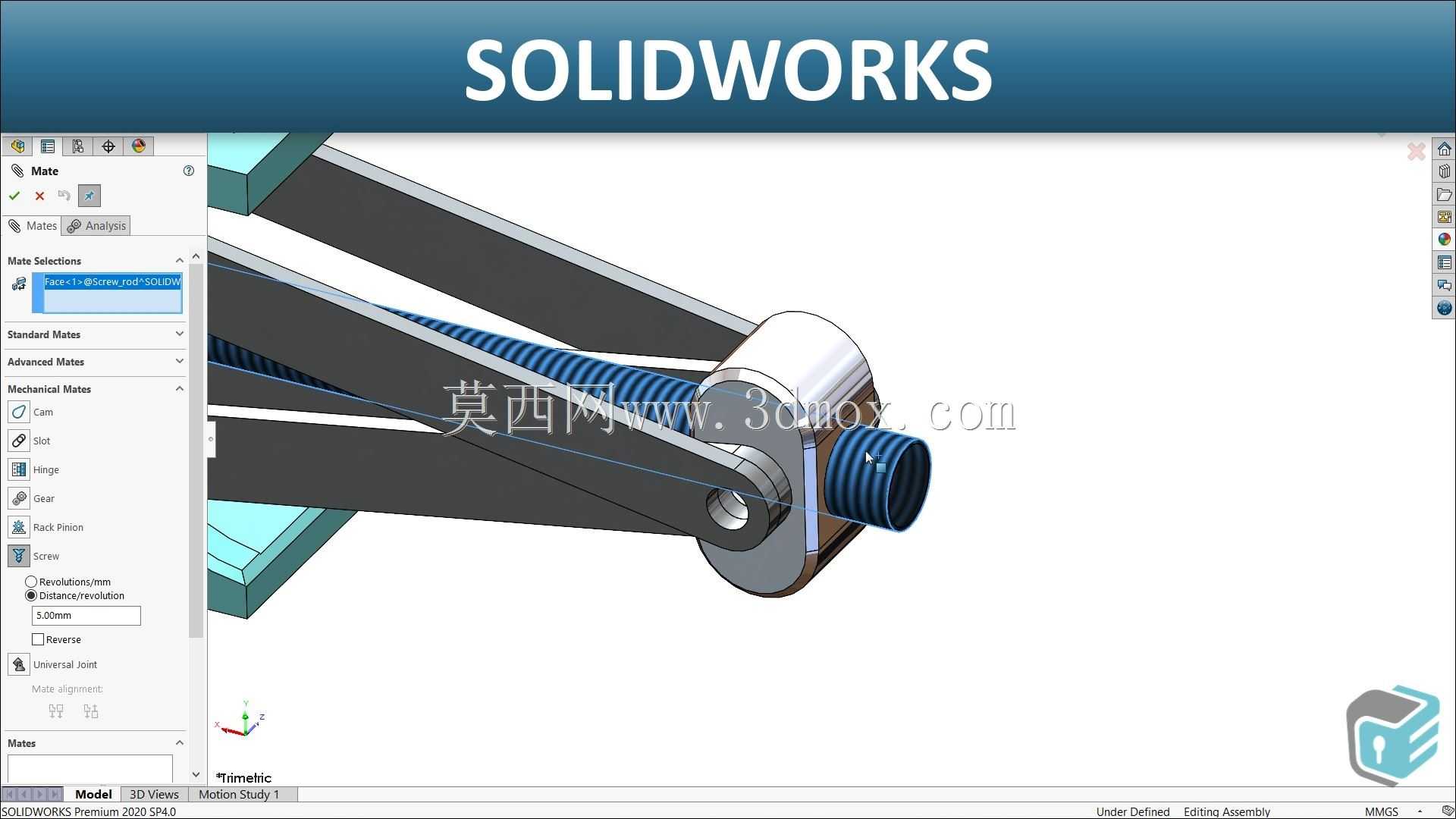

　　从实际功能逻辑来看，蓝色外螺纹丝杠作为核心传动件，旋转时将回转运动转化为铰接连杆的摆角变化，两根平行布置的黑色连杆一端铰接在固定基座上，另一端通过销轴与丝杠端部的滑动座连接，丝杠转动时滑动座沿轴向平移，带动两根连杆同步收拢或张开，最终输出顶升或角度调整动作。螺钉配合在这套结构里承担两类关键作用：一类是丝杠端部与滑动座之间的轴向限位螺钉，约束丝杠的轴向窜动，保证丝杠仅做回转运动、不随负载产生轴向位移；另一类是连杆铰接处的锁紧螺钉，用于调整铰接副的预紧间隙，避免连杆摆动时出现旷量，在负载锁定后还可拧紧螺钉锁死摆角，防止机构受振动后位置漂移。

　　设计这套结构时，首先要匹配丝杠的导程与输出行程需求：小导程丝杠微调精度更高，适合需要毫米级位置调整的实验工装，大导程丝杠动作速度更快，适合频繁开合的夹具单元。连杆的长度比例直接决定机构的力臂放大系数，连杆越长、铰接点间距越大，相同丝杠推力下输出的顶升力越大，但整体占用的摆动空间也会同步增加，布局时需要提前校核连杆张开极限位置的外轮廓，避免运动过程中与周边设备框架发生干涉。铰接销轴与连杆孔的配合间隙通常控制在H7/g6区间，间隙过大会导致机构回程空程过大，间隙过小则会出现卡滞，在粉尘较多的车间场景下还需要在铰接处预留防尘垫圈的安装槽。

　　外形尺寸与安装边界方面，整套机构的固定端基座预留了平底安装面，可直接通过螺栓固定在工作台面或设备框架上，丝杠的操作端伸出在机构外侧，预留了扳手或手轮的装夹空间，操作时不需要伸入连杆运动区域，避免夹手风险。丝杠的轴向行程需要预留至少10%的余量，避免调整到极限位置时螺纹副完全脱开，连杆的两个极限摆角位置都要做运动干涉校核，确保螺钉头部、丝杠端面在全行程内不会碰撞基座。螺纹副的选型要匹配负载大小，轻型工装选用普通三角螺纹即可，有自锁需求的顶升场景要选用导程角小于摩擦角的细牙螺纹，无需额外加装锁止结构也能长时间承载。建模过程中可以直接通过螺钉配合的约束关系，模拟螺纹旋合的限位效果，提前验证不同行程下各零件的位置关系，减少实物装配时的配修工作量。
