流体仿真局部加密网格结构演示

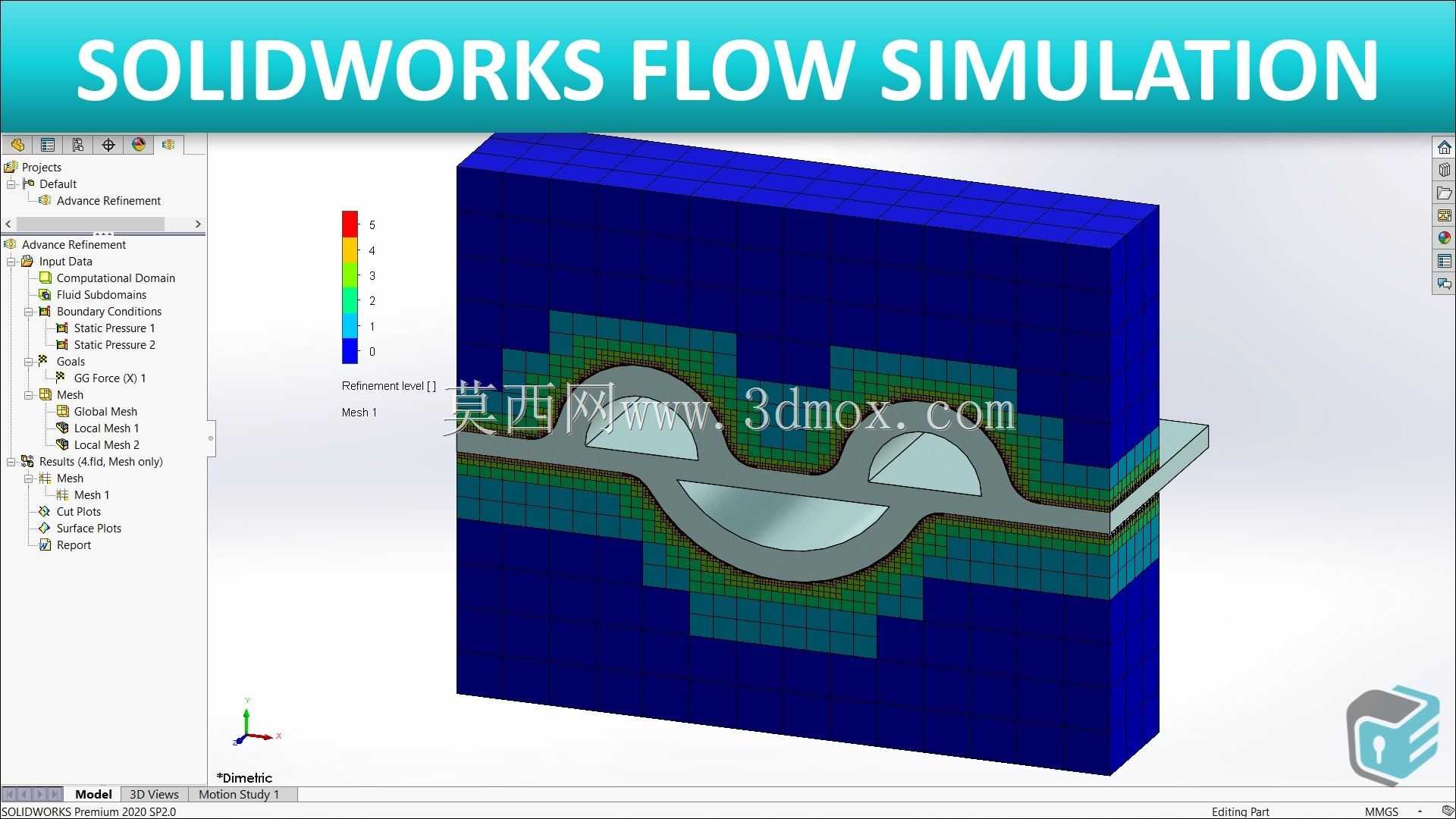

　　这套三维演示结构面向流场分析前处理环节，核心展示复杂异形流道周边的局部网格加密逻辑，在常规粗网格全域覆盖的基础上，针对流道壁面、变径转折、腔室交汇这些流场参数梯度变化剧烈的区域做逐级细化，从外层到内层网格尺寸按梯度递减，既保证远离流道的静止流体区域用大尺寸网格控制整体计算规模，又能在近壁面、流固耦合交界位置捕捉边界层流动、涡流分离的细节特征。

　　做这类网格划分的核心思路，是平衡计算精度与求解资源消耗：如果全域统一用细网格，整体单元格数量会呈指数级上涨，普通工作站求解动辄数天，内存占用很容易突破硬件上限；如果全域用粗网格，流道内的流速突变、压力梯度、局部回流现象会被网格抹平，仿真结果和实际测试偏差能超过三成，完全失去参考价值。这套结构里的加密层级完全贴合流道的几何轮廓走，最内层加密区紧紧包裹整个异形流道的壁面，往外第二层加密区覆盖流道周边的流体扰动范围，最外层粗网格延伸到整个计算域的外边界，不同层级网格之间做平滑过渡，避免相邻单元格尺寸突变带来的求解数值发散问题。

　　从工程应用场景来看，这类网格划分方案广泛用在通讯设备散热流道优化、小型阀件内部流阻测算、精密腔体气流组织分析这类场景里：比如通讯基站的密闭机箱散热，冷风经过异形散热鳍片、绕过板卡凸起元件的时候，近壁面的边界层厚度、局部涡流死区直接决定散热效率，用这种局部加密网格就能精准算出鳍片间隙的实际风速分布，不用为了局部细节把整个机箱的计算网格全部做细；再比如小型流体控制阀的腔室优化，介质流经阀座、节流口的时候流速会从每秒几米飙升到几十米，压力骤降区域如果网格太粗，根本算不准气蚀发生的位置，加密后的网格能清晰捕捉节流口下游的回流区范围，给阀腔轮廓修型提供准确的数据支撑。

　　结构的几何边界完全按照常规CFD计算域的搭建逻辑设置：整个计算域外轮廓是规则长方体，六个外边界分别对应流体入口、出口以及壁面约束，内部嵌入的异形流道是带薄壁的贯通结构，流道的弯折段、扩容腔、收缩段全部保留真实几何特征，没有做简化倒角或者删除小特征，保证加密网格能完全贴合真实壁面的曲率变化。安装边界层面，这套网格结构可以直接嵌套到各类产品的流场分析项目里，外层粗网格的外边界可以根据实际产品的外壳尺寸自由扩展，内层加密区的层级尺寸可以根据目标求解的y+值调整：如果是做高雷诺数的湍流仿真，近壁面第一层网格高度可以适当放大，配合壁面函数求解；如果是做低雷诺数的层流或者边界层分离仿真，就把最内层网格再细分两到三层，保证边界层内有足够的网格节点解析速度剖面。

　　实际做项目的时候，很多工程师容易犯的错误是加密区范围画得太小，只给壁面表面铺了一层细网格，往外立刻跳成大尺寸网格，结果流道外侧的涡流扩散区域还在粗网格里，算出来的压损数据和实测对不上；这套演示结构里的加密过渡区特意向外延伸出相当于三到五倍流道水力直径的距离，把流动充分发展的扰动区域全部覆盖，网格尺寸从内到外每一级放大比例控制在1.5倍以内，相邻网格的体积差不会超过三倍，求解的时候残差下降非常平稳，很少出现局部压力值跳变的问题。另外流道内部的薄壁结构也单独做了网格加密，薄壁两侧的流体域网格节点在壁面位置做共节点处理，不用额外设置交界面插值，既减少了求解前的网格拼接工作量，也避免了交界面数据传递带来的误差。

　　从功能特性上来说，这套网格结构完全是参数化可控的，加密层级、每一级的网格尺寸、加密区的扩张范围都可以根据不同的流道几何快速调整，不管是简单的直圆管流道，还是带多个弯折、突然扩容收缩的复杂流道，都能参照这个分级加密逻辑快速生成高质量体网格，不用反复手动切分流体域。对于通讯类便携设备的微流道散热、小型气动元件的流阻仿真这类项目，这种网格方案能把整体网格量控制在合理区间，普通配置的工程工作站几个小时就能跑完一个工况，同时关键区域的计算精度完全满足工程设计要求，不用动辄调用高性能计算集群，非常适合一线结构工程师做方案迭代阶段的快速仿真验证。
