多轮带轮链条联动传动装配结构

　　这套多轮联动的挠性传动装配结构，覆盖了带传动与链传动两类最常用的中间挠性件传动方案，在轻工输送线、小型动力分路设备、包装辅机、办公自动化机具里都有大量落地场景。实际做设备布局的时候，往往不会只布置一对主从动轮：当动力需要从一个输入端分送到多个不同工位、或者传动路径需要避让机身内部的电机、电控盒、张紧调节座的时候，就会在回路里加入多个导向轮、张紧轮，把挠性件的走向弯折成适配机箱内部空间的折线轨迹。

　　从结构布局来看，整套传动回路包含一个大直径主传动轮，其余数个小直径链轮/带轮分别作为导向、张紧或者从动输出节点，挠性件沿着所有轮的节圆切线依次包络绕行，每一个轮的中心位置都经过排布校核：相邻两轮之间的直线段长度不会过短，避免包角不足导致挠性件啮入啮出不畅，也不会留过长的悬空段，防止高速运行时挠性件出现横向拍动、跳齿。大直径主动轮布置在回路末端，和动力输出轴直接相连，大轮自身的惯量也能起到一定稳速作用，抵消小负载波动带来的转速脉动。

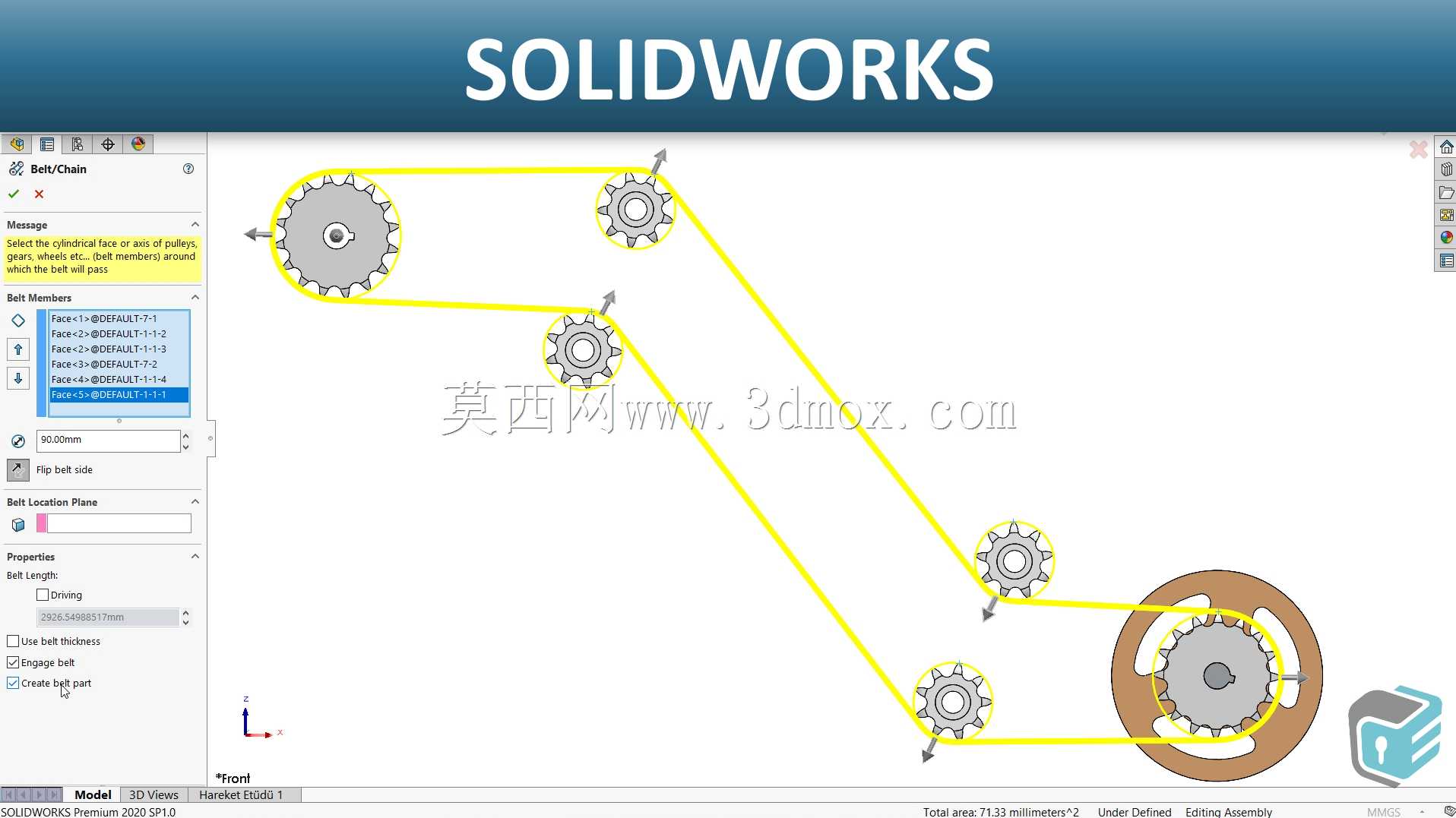

　　设计这类装配的时候，首先要确定的是所有轮轴的安装边界：每个轮的中心距公差要控制在合理区间，轴端的固定方式要和机箱侧板的安装位匹配，轮体两侧要留出足够的装拆空间，方便后期更换磨损的皮带或者链条，不需要拆解周边其他部件。挠性件的走向路径要在草图里先逐段绘制切线，自动拟合出和每个轮节圆相切的连续轨迹，之后再在装配环境里生成对应的皮带或者链条实体，保证每一段直线段都和相邻轮的外缘精准贴合，每个弯折处的包络角都满足传动要求。

　　实际工况里，这类多轮传动最常见的问题是张紧力不均：靠近主动轮的段负载拉力大，远离动力端的回路段拉力小，如果导向轮的位置没有预留调节余量，运行一段时间后挠性件伸长，松边就会出现脱轮、跳齿。这套结构里的多个小轮，其中部分就承担张紧轮功能，可以通过腰型安装孔微调轮心位置，把整条回路的预紧力调整到均匀状态。链传动场景下，各个链轮的端面必须保证共面，偏差过大会导致链条侧边和轮齿发生侧向摩擦，急剧磨损链板和齿面；带传动场景下则要保证各带轮的轮槽对齐，避免皮带跑偏、边缘过早撕裂。

　　从功能特性上，这种多轮绕行的传动方案可以在有限的机箱空间里拉长传动总中心距，相比直接用一对大间距主从动轮，不需要把机身外壳做的格外宽大，同时多个从动轮可以直接在各自轴端挂载不同的执行部件，比如输送辊、凸轮拨杆、同步摆臂，实现单动力输入驱动多个工位同步动作，省去额外布置多套独立驱动的成本。装配建模过程中，所有轮体都保留了绕自身轴旋转的自由度，配合挠性件的装配关联，可以直接在软件里模拟整套机构的联动运行，检查运动过程中挠性件和周边机架、管线有没有干涉，轮齿和链条的啮合顺序是否顺畅，在出工程图之前就把布局层面的隐患排除掉。

　　安装边界方面，所有轮的轴伸长度、轮体厚度都按照常规标准传动件的尺寸选取，轮和机箱侧壁之间预留密封件和轴承的安装位置，挠性件外侧和机箱内壁之间留出安全间隙，避免运行中摩擦壳体产生异响和磨损。
