带旋转递进效果的螺旋叶片线性阵列结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:650389
  • 带旋转递进效果的螺旋叶片线性阵列结构

  这套结构的核心演示价值,在于打破了常规线性阵列仅沿直线平移复制特征的固有思路,在每一级阵列步进的同时叠加绕中心轴的定角度旋转,最终生成沿中心立柱螺旋抬升排布的叶片组,这类排布逻辑在散料输送、小型提升设备、螺旋给料机构的方案验证阶段使用频率极高。做过螺旋输送类设备结构设计的工程师都清楚,常规螺旋叶片多为整段连续焊接在中心轴上,加工时需要对单片叶片做拉伸扭压成型,小批量试制或者非标定制场景下,整段扭叶的加工成本高、成型角度公差难控制,后期调整叶片导程、叶片间距都需要重新下料成型,迭代效率极低。而这套阵列逻辑生成的分段式螺旋叶片,每一片都是独立的平板裁切件,不需要扭压成型,板材激光切割后直接按阵列角度依次定位焊接在中心管外壁即可,加工门槛大幅降低,针对短行程、小输送量的散料提升场景,比如小型粮机的上料段、3C行业小颗粒物料的排序送料、实验室粉体物料的匀速给料工位,分段叶片的输送稳定性完全可以满足使用要求。

  从结构装配逻辑来看,中心承载件选用标准规格的空心圆管,相比实心轴在同等抗弯截面模量下重量更轻,管体外壁作为所有叶片的定位基准,阵列的旋转轴直接和圆管中心轴重合,每一级阵列的步进距离对应叶片的轴向间距,叠加的旋转角度对应相邻两片叶片的周向相位差,两个参数配合就可以直接调整整个螺旋段的导程:需要大导程快速输送时,拉大轴向步进距离、减小单步旋转角;需要小导程匀速控料时,缩小轴向间距、加大单步旋转角,参数调整全程不需要重新绘制单个叶片的轮廓,只需要修改阵列的驱动参数即可完成整组结构更新,这也是参数化建模在非标设备迭代里最实用的优势。

  安装边界方面,这类分段螺旋结构的外接轮廓直径由叶片的径向伸出长度决定,设计时叶片外沿和输送套筒内壁的间隙需要控制在3到5毫米,间隙过大会出现散料卡滞、物料从叶片缝隙回漏的问题,间隙过小则会因为焊接变形、圆管同轴度公差导致叶片刮蹭套筒内壁。中心圆管的两端需要预留和驱动端、从动端连接的装配轴头,轴头和圆管的同轴度公差建议控制在IT7级以内,避免整根轴转动时出现径向跳动,带动叶片剐蹭套筒。叶片的厚度根据输送物料的磨琢性选择,输送粮食、塑料粒子这类低磨琢性物料时选用2到3毫米的普通碳钢薄板即可,输送石英砂、矿粉这类高磨琢性物料时,可以在叶片迎料面堆焊耐磨层,或者直接选用耐磨钢板裁切叶片。

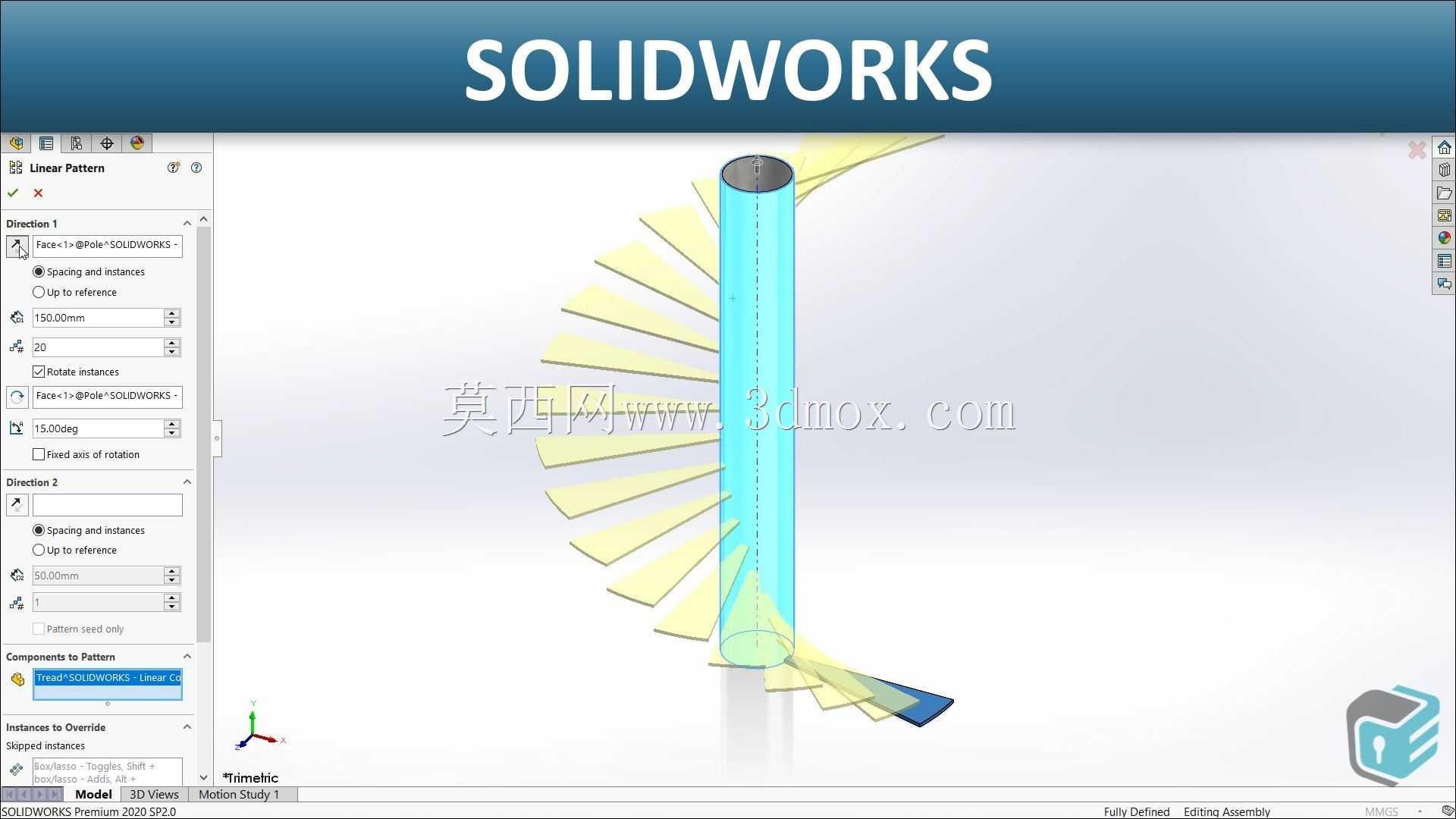

  实际建模过程中,这类带旋转增量的阵列需要先完成第一片基准叶片的装配约束:叶片内侧边和圆管外壁做重合定位,叶片的基准面和圆管的轴向端面设定初始角度约束,之后在线性阵列的设置项里,除了指定沿圆管轴向的阵列方向、设定阵列数量和间距,还要在阵列的增量选项里添加旋转自由度的增量,指定旋转轴为圆管的中心轴线,给每一个阵列实例设置递增的旋转角度,软件就会在每平移一个步距的同时,自动对应叠加设定的旋转角度,最终生成连续螺旋排布的叶片组。这种建模方式相比手动逐片装配叶片,效率提升非常明显,而且后续修改叶片数量、导程参数时,所有实例会同步更新,不会出现手动装配时某一片叶片角度错位、间距不一致的问题。

  这类结构还可以延伸应用在小型搅拌设备的桨叶排布、冷却塔的散热风叶导流结构、物料提升机的导向溜槽支撑件等场景,只需要调整单个基准特征的轮廓形状,配合线性加旋转的阵列规则,就可以快速生成不同参数的周向均布、轴向递进的组合结构,在非标设备的方案设计阶段,可以快速完成多种排布方案的比对,不需要重复绘制重复特征,有效减少建模阶段的重复工作量。
