流体通道局部网格优化仿真分析

　　在做流体类产品结构验证时，很多工程师都会遇到一个共性问题：整体网格拉得很细，算一轮要熬大半天，可关键流道拐角、节流截面附近的速度梯度和压力突变还是糊成一片；反过来把全局网格放粗，计算是快了，结果却完全没法用来指导结构改型。这套针对通道结构搭建的局部网格细化思路，正是为了解决仿真精度和计算效率之间的矛盾。

　　实际工程里这类需求非常普遍，不管是通讯设备内部的散热风道、液压阀块里的油道，还是小型泵体的过流腔、电子散热模组的冷板流道，流场参数从来不是均匀分布的。在等径直段里，流速平稳、压力沿程线性下降，哪怕网格尺寸稍大，插值计算的误差也完全在工程允许范围内；但一旦遇到截面突变、90度转弯、凸台阻挡或者多股流交汇的区域，流体在这里会出现分离、回流、射流冲击，边界层内的速度变化极其剧烈，如果还用和直段一样的粗网格，求解器根本捕捉不到真实的流动细节。

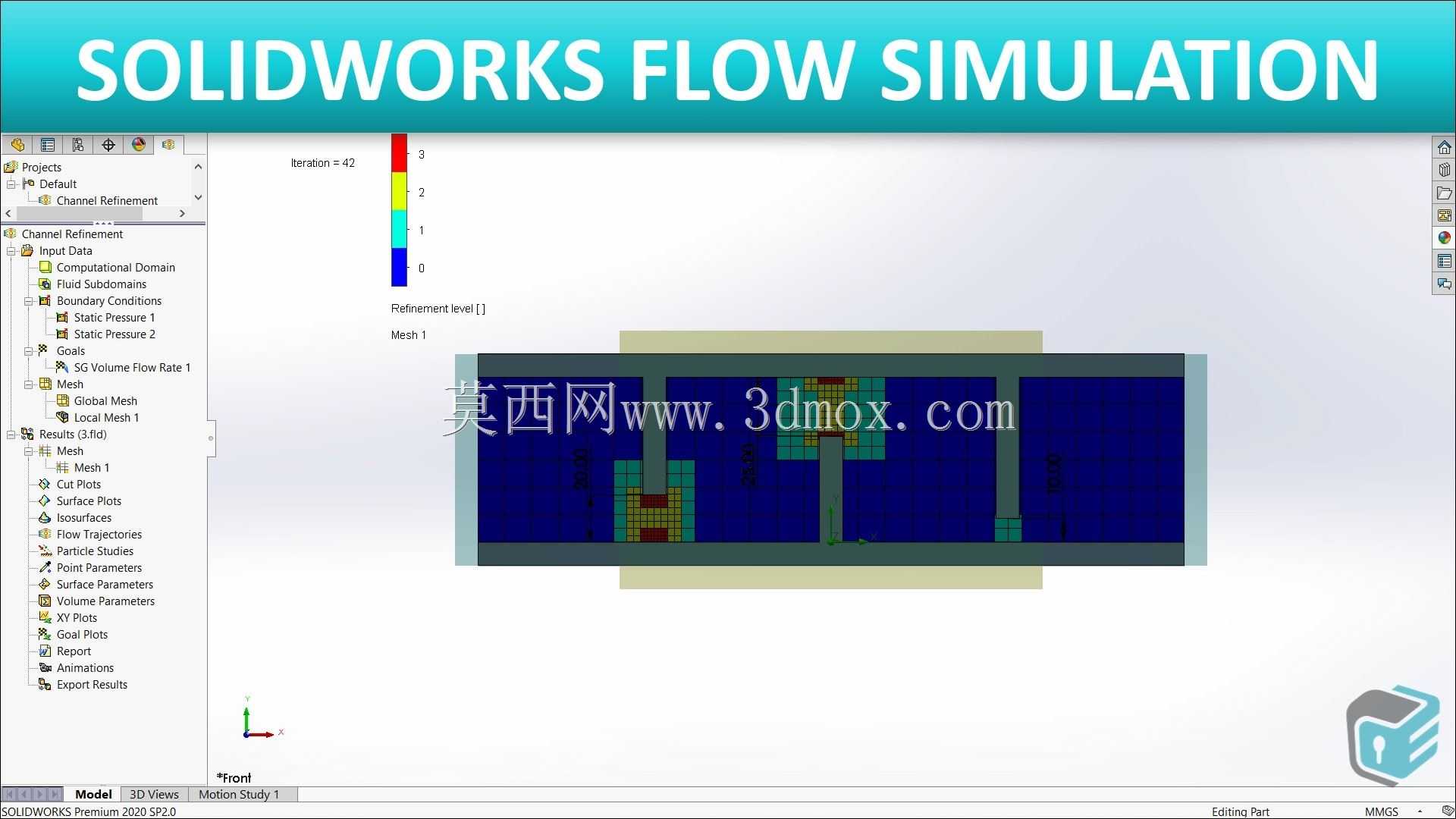

　　这套方案的核心设计逻辑，是把网格加密的算力全部倾斜到最需要的区域。建模时先把整个流道空间拆成两个层级：外围的大域用相对宽松的基础网格，保证整体流场的进出口边界、远场流动趋势计算准确；而在通道的关键截面——也就是流体方向发生改变、通流面积突然收缩或扩张的位置，单独划定局部加密域，在这个范围内把网格尺寸按比例逐级缩小，同时在贴近壁面的位置布置边界层网格，让近壁区的流速变化能够被足够的单元解析。

　　从结构边界上看，这种局部网格的划分完全依附于流道的几何特征：加密区的外轮廓一般会比特征结构向外延伸1到2倍水力直径，避免加密区和粗网格区的交界正好落在流动剧烈的位置，造成数值传递的人为误差；网格过渡采用平滑的尺寸渐变，不会出现相邻单元体积突变几十倍的情况，否则求解时很容易出现残差震荡、甚至计算发散。

　　在通道优化的场景下，这种网格策略带来的收益非常直观。以前用全局均匀网格做一轮对比，要验证不同圆角半径、不同节流口宽度对压损的影响，改一次结构就要重新划分全部网格，单工况求解时间很长；现在只需要在特征变动的局部区域调整加密范围，外围基础网格甚至可以直接复用，单轮迭代的时间能压缩到原来的三分之一甚至更少。而且因为关键区的网格分辨率足够，算出来的截面速度分布、壁面压力云图能够清晰还原出涡流的产生位置和影响范围，结构工程师可以直接根据仿真结果判断：哪个拐角的圆角太小导致了额外的流动阻力，哪段凸台伸入流道过多造成了不必要的压损，哪里存在流动死区容易引发颗粒沉积或者局部过热。

　　做这类仿真设置时还有几个容易忽略的细节：一是局部加密的区域不能只包紧固体特征，要把流体发生分离后再附壁的那段尾迹区也覆盖进去，很多人加密只围着壁面画小框，结果尾流区的涡流还是在粗网格里，算出来的压损值和试验偏差能超过两成；二是网格细化的层级要和求解的目标匹配，如果只是看整体压损趋势，局部网格尺寸做到基础网格的四分之一就足够，要是需要精准输出壁面剪切力或者噪声源数据，才需要进一步加密近壁层；三是通道对称位置的网格尺寸要保持一致，避免因为网格疏密不对称，人为算出本不存在的侧向流偏置。

　　这套网格处理思路本质上是把工程经验融入到前处理环节，不追求无意义的全局极小网格，而是把计算资源用在流场参数变化最剧烈的位置，最终在可控的求解周期内，拿到足够支撑结构优化的高精度流场结果，不管是早期方案选型还是后期细节改型，都能大幅减少实物试验的轮次。
