NACA翼型流体仿真等距网格细化方案

　　在航空翼型气动校核、低速风洞试验前置验证以及叶栅通道流场推演这类工程场景里，几何曲面附近的网格分辨率直接决定了边界层速度梯度、压力分布积分结果的可信度。这套围绕NACA标准翼型剖面搭建的流体仿真网格细化方案，核心处理对象是翼型曲面周边的计算域离散逻辑，并没有改动翼型本身的气动外形，所有几何边界严格保留NACA剖面的理论型线坐标，前缘曲率连续、后缘收窄段的几何公差控制在仿真求解可接受的范围内，避免因几何破面、曲面褶皱引发局部网格负体积。

　　从实际求解用途来看，等距细化网格的布置思路，是在翼型壁面向外延伸的固定法向距离区间内，保持网格单元尺寸均匀过渡，区别于边界层常用的拉伸率渐变网格，这种等距分布策略更适合观察翼面附近分离涡的萌生位置、激波与附面层干扰的区域形态，尤其在亚声速来流工况下，均匀的单元尺度不会因为网格拉伸比突变引入额外的数值耗散，后处理提取翼面压力系数曲线时，测点落在单元中心的分布一致性更好。

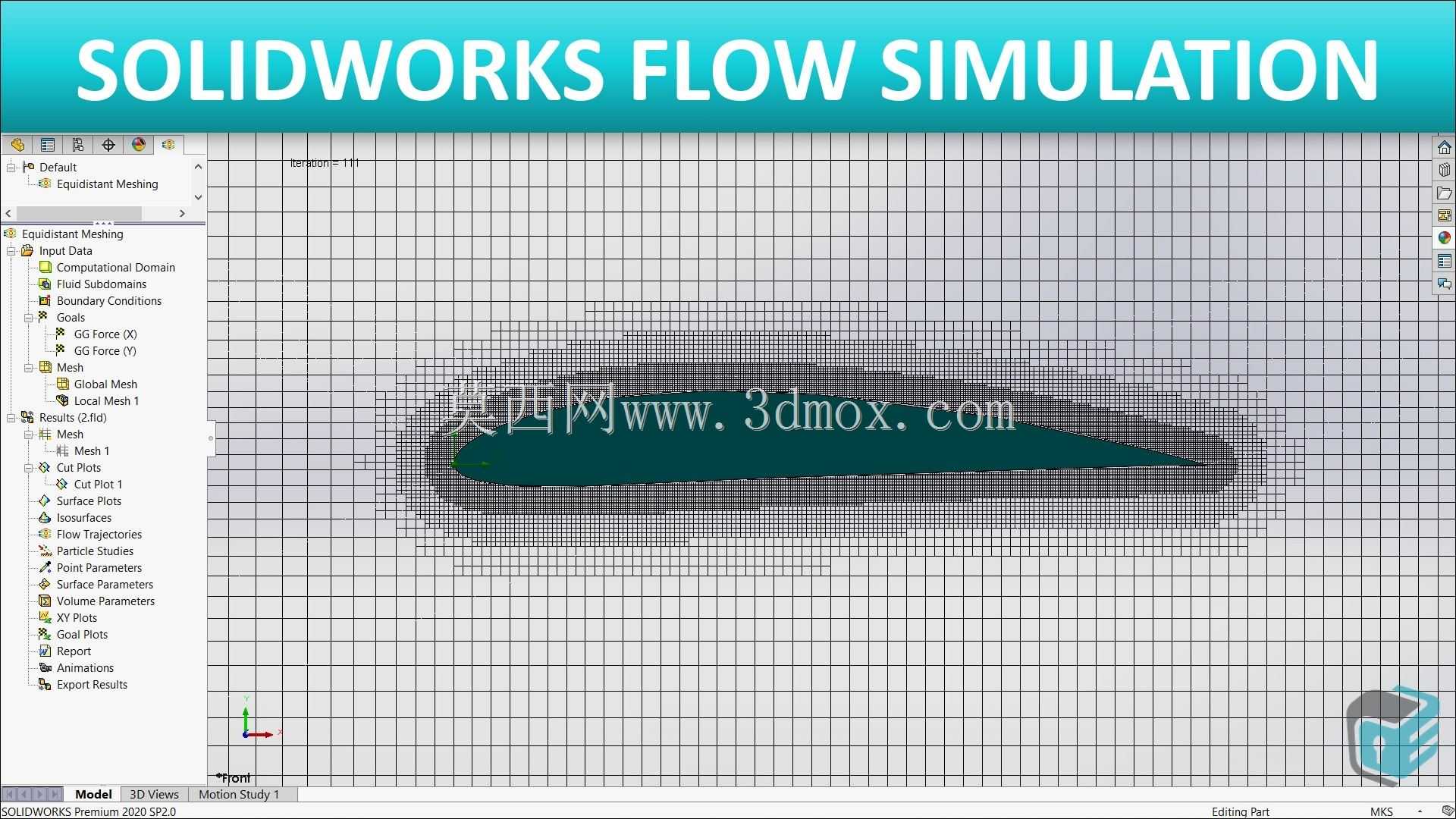

　　设计这套网格方案时，首先要划定计算域的安装边界：外流场计算域通常取翼型弦长的15至20倍作为远场入口边界，尾流延伸段取弦长的20倍以上，避免远场边界过近对流场产生阻塞效应；翼型本身在计算域内的展向宽度，二维仿真取单位弦长对应的薄体边界，三维翼段仿真则根据展弦比要求设定展向长度，翼型上下表面到计算域上下边界的距离不小于10倍弦长，保证阻塞率低于3%的风洞试验准则。网格细化的区域并非铺满整个计算域，而是围绕翼型轮廓生成一个随形的局部细化域：沿翼型弦向，从前缘驻点向前延伸1倍弦长、后缘尾迹向后延伸3倍弦长；沿法向，从翼型壁面向上下两侧各延伸0.5倍弦长，这个矩形随形区域内部采用统一的等距网格尺寸，区域外部的粗网格通过平滑过渡层与细化区衔接，过渡层的单元尺寸增长率控制在1.2以内，防止相邻单元尺寸跳变过大导致求解残差震荡。

　　实际建模过程中，翼型曲面的几何处理要先完成型线的曲率检查，将前缘小曲率段的离散点加密，保证导入仿真环境后曲面没有自相交；壁面处的网格节点要与几何面完全贴合，等距细化区的第一层网格高度不需要按照边界层y+准则刻意压缩，因为等距网格的目标是捕捉曲面外大范围的流动结构，而非近壁粘性底层，若需要同时求解粘性附面层，可以在等距细化区与壁面之间叠加薄层边界层网格，两层网格的节点共享拓扑，不会出现插值误差。

　　从工程验证的角度，这套网格方案适配翼型升阻特性测算、不同攻角下分离流对比、翼面改型后的流场差异分析等场景：当调整攻角参数时，随形细化域会随翼型一同转动，始终保证翼面周边的网格分辨率一致，排除网格密度差异对仿真结果的干扰；在做多组工况对标时，统一的等距网格尺度让不同算例之间的流场涡量图、压力云图具备直接可比性，不会因为某一工况局部网格过粗漏掉小尺度分离泡。

　　安装与边界设定层面，翼型在计算域内的定位以弦长中点为坐标原点，弦线与来流方向的夹角即为攻角，细化域的外边界距离翼型最远端始终保持预留的缓冲距离，既不会让细化网格浪费在远场无流动梯度的区域，也不会因为细化范围过小导致尾迹区的涡结构在粗网格中被耗散掉。网格划分完成后要先完成单元质量检查，等距区域内的单元正交度普遍高于0.8，远好于非结构化自适应网格的平均质量，求解时的收敛速度也更快，残差下降曲线平稳，不容易出现局部回流导致的数值发散。对于需要输出翼型气动载荷、为后续翼面结构强度分析提供压力载荷映射的场景，均匀分布的壁面网格节点也能让载荷插值到结构网格时的分布更平滑，避免局部载荷集中带来的应力计算失真。
