马克杯曲面贴花工艺演示结构

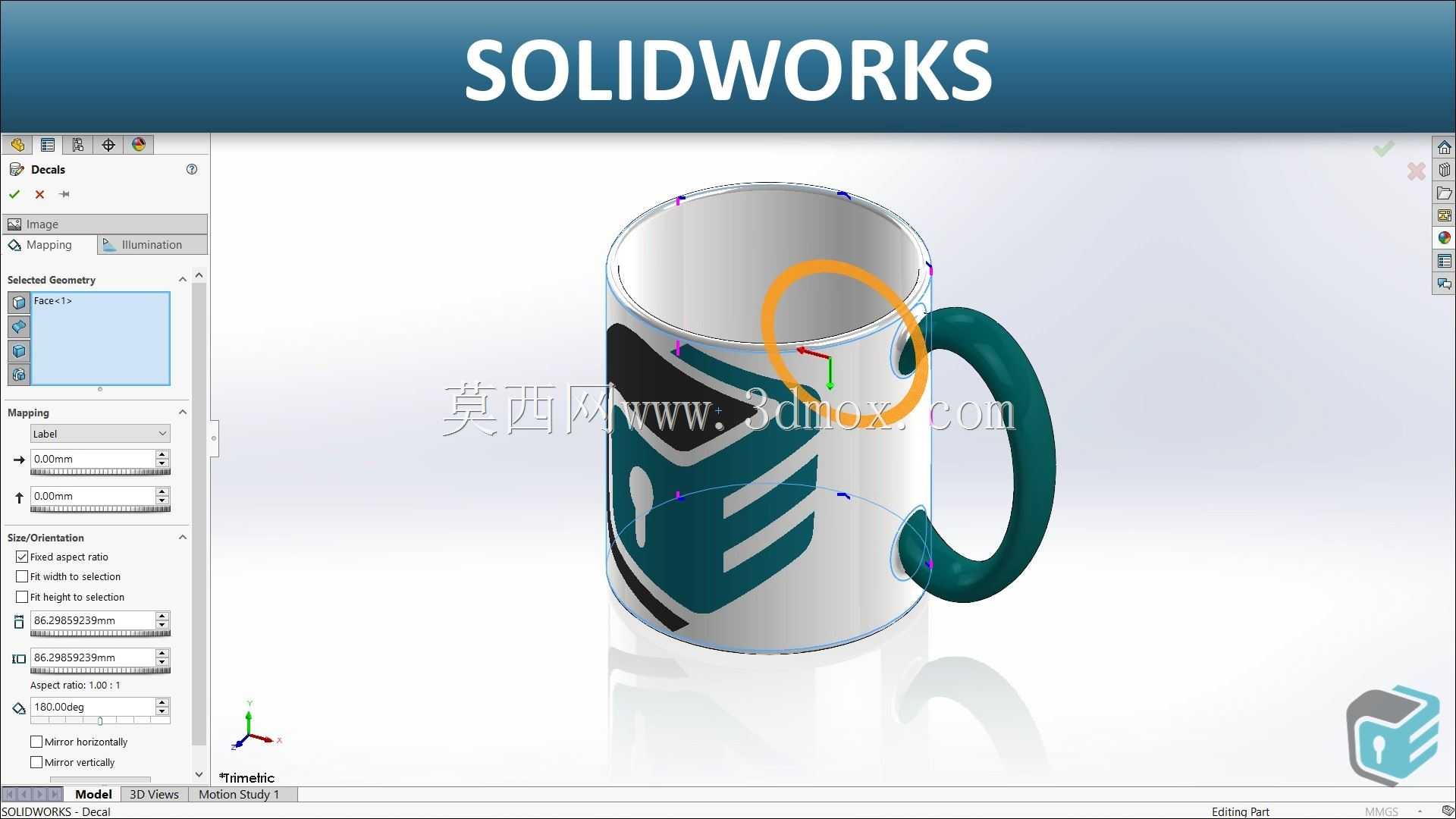

　　日常饮水器具在消费类产品开发中并不只是简单的回转壳体，杯身外表面承担品牌识别、图案展示、握持提示与系列化外观区分等作用。这个作品以带手柄的圆柱马克杯为载体，把工程建模中容易被忽略的曲面贴花环节单独呈现出来，适合结构设计人员在处理杯类、瓶类、筒类零件外观时参考。杯体主体采用直筒加底部圆角过渡的形式，内腔与外壁保持均匀壁厚，口部设置轻微翻边，既符合陶瓷或塑料杯的成型习惯，也能在握持和饮用时减少锐边接触。手柄位于杯身一侧，通过上下两处连接区域与外壁融合，连接处采用圆滑曲面过渡，避免应力集中，同时保证手指穿握空间。贴花区域布置在杯身外圆柱面上，图案随曲面周向包覆，而不是以平面贴图的方式悬浮在模型前方。实际设计时，

　　需要先确定杯身可印刷区域的边界：上端避开杯口卷边和饮用接触区，下端避开底足与放置面，左右方向还要避让手柄根部及其圆角影响区。若用于陶瓷烤花，图案展开后应控制在花纸可包覆范围内，接缝通常放在手柄侧或视觉弱侧；若用于塑料杯的模内贴标、热转印或水转印，则要考虑材料收缩、拉伸率和曲面曲率变化。圆柱段曲率相对稳定，图案变形较小，但靠近手柄根部、底角和口部圆角时，贴图会出现压缩或拉伸，需要在展开草图中预先补偿。建模思路上，可先完成杯体实体，再建立与外壁重合的参考曲面，将贴花作为外观特征映射到该曲面。贴图定位不应只依赖视觉拖动，最好以杯身轴线为基准建立周向角度和高度方向的参考，保证图案在系列产品中位置一致。手柄装配侧可作为周向零点，

　　图案中心相对手柄转过固定角度，这样在渲染、工程图和后续改型时都能保持统一。杯身直径决定图案单周包覆长度，高度决定贴花竖向可用范围；当杯体存在锥度时，展开宽度还会随高度变化，不能直接套用圆柱杯的平面图案。对于需要量产的杯子，外观文件还应与印刷工艺沟通色号、图案分辨率、留白边距和耐摩擦要求。模型中杯身图案包含块状图形与线条元素，边缘在曲面上连续转折，能够直观检查贴图是否穿透圆角、是否被手柄遮挡、是否在反光视角下失真。渲染时加入透明杯体与环境反射，可进一步观察贴花在高光区域的可读性。若后续进行结构评审，还可把贴花边界与壁厚、手柄连接区、底部支撑圈叠加检查，防止外观图案延伸到不宜印刷或容易磨损的位置。该类处理方式同样适用于保温杯、调味瓶、化妆品瓶、工具套筒等圆柱外观件，核心是把平面视觉设计准确转换到三维曲面上，并在造型阶段就预留工艺边界。
