流体仿真局部网格细化几何验证模型

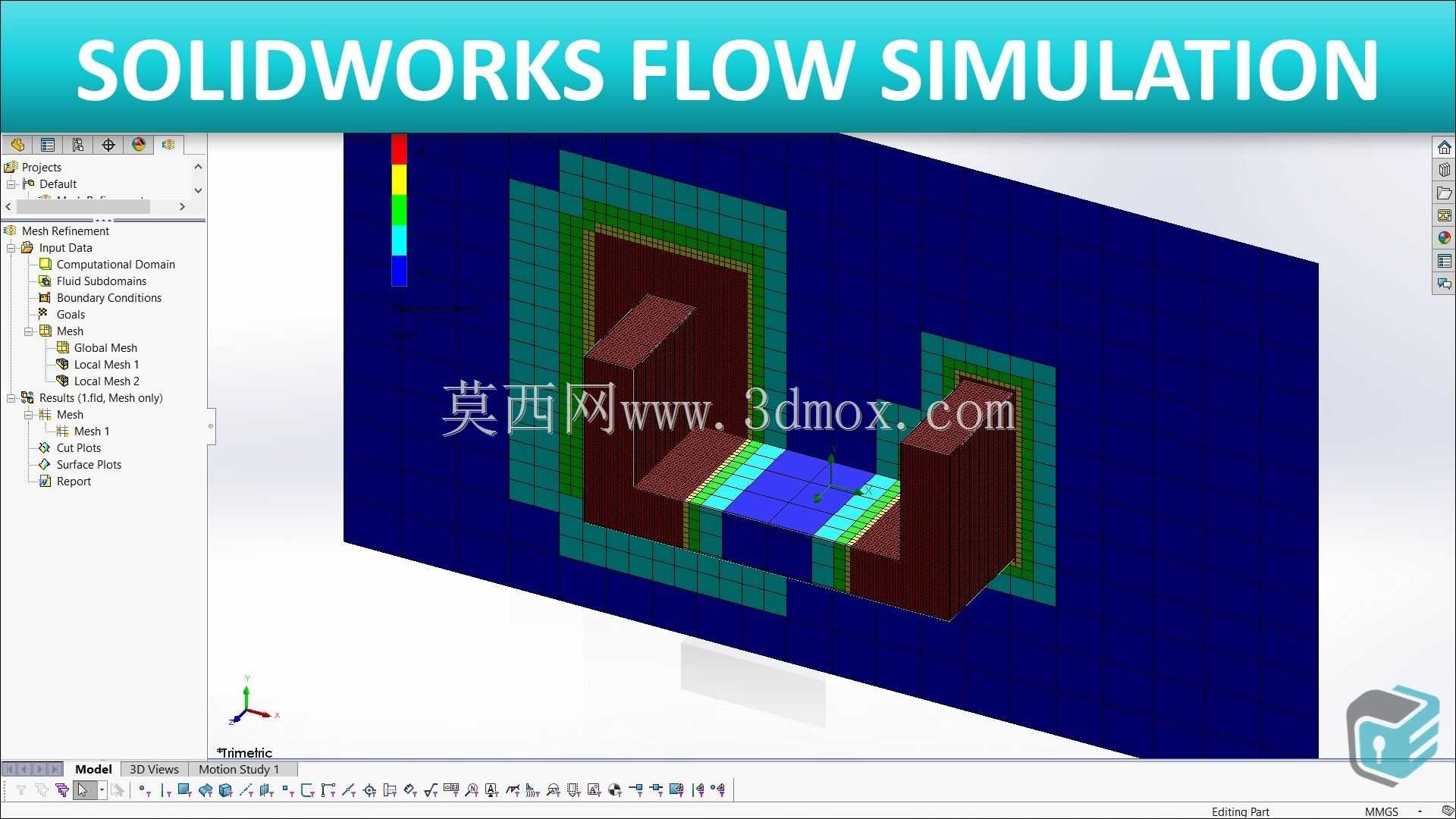

　　这套几何模型搭建的核心目标，是给流体仿真环节的网格划分策略做落地验证，日常做电子设备散热风道、机柜通风、狭小流道阻力测算这类项目时，工程师最常遇到的矛盾就是全局网格精度和算力成本的平衡：如果把整个计算域的网格尺寸统一压到极小，普通工作站跑一次稳态计算可能要十几个小时，迭代过程中调整边界条件后反复重算的周期根本扛不住；但如果全局网格放得太粗，流体经过固体壁面、流道突变拐角、窄缝间隙的位置，流速、压力梯度的计算结果会出现明显偏差，和实测数据对不上。模型里特意做了两组独立的局部加密区域，第一组加密区覆盖流体域内部流速变化剧烈的核心流道段，第二组加密区沿着固体和流体的交界面布置，专门针对边界层网格做细化。从几何结构来看，

　　整个计算域是规则的长方体流场空间，内部布置了两组L型的固体阻挡结构，两个阻挡件之间留出了狭窄的通流间隙，流道从入口到出口先经过扩张段，再收窄进入两构件之间的窄缝，最后流出到下游开阔域，这种结构和实际工程里的电子机箱散热通道、机柜内元器件之间的通风缝隙、液压阀块内部的节流边流道形态高度吻合。做几何建模的时候，首先要保证固体壁面的几何特征没有碎面、重叠面，流体域抽取的时候不能出现残留的干涉实体，不然网格生成阶段会直接出现负体积单元。局部网格的控制逻辑不是随便框选区域加密：流体域内部的加密区，网格尺寸从外围粗网格到核心区是逐级过渡的，相邻网格的尺寸增长率控制在1.2以内，避免网格尺寸突变带来的数值耗散；而固液交界面的加密区，

　　要沿着壁面法向布置多层边界层网格，第一层网格高度根据仿真的y+要求设定，保证壁面剪切力、换热系数的计算精度。实际项目里这类网格策略的适用场景非常多：比如通讯基站的户外机柜，内部板卡之间的缝隙只有几毫米，整机流场尺寸接近一米，全局用细网格的话单元量会破亿，根本没法在常规配置的设备上计算，用这种局部细化的思路，只在板卡间隙、风扇进出口、散热齿缝隙这些关键区域加密，外围大空间用粗网格，整体单元量可以控制在几百万级别，计算精度和全细网格的偏差能控制在5%以内，完全满足工程选型的需求。再比如新能源电池包的液冷板仿真，冷板内部的流道宽度只有几毫米，而整个电池包的几何尺寸超过一米，同样需要在冷板流道、冷却液和铝板的交界面做局部网格加密，

　　外围的电池模组、壳体区域用较粗的网格，既能捕捉流道内的流动阻力和换热效果，又不会浪费算力在梯度变化极小的固体区域。建模过程中还要注意几何的安装边界：两个L型固体构件的定位尺寸要和实际装配状态完全一致，窄缝的宽度偏差不能超过0.1毫米，因为缝隙尺寸直接影响通流面积，哪怕0.5毫米的偏差，节流后的流速计算结果可能相差20%以上。外围计算域的入口、出口边界要预留足够的直管段/开阔段长度，避免边界条件距离几何突变区太近，导致回流影响计算收敛。网格细化的区域边界也要做合理延伸，不能刚好把加密框卡在流道突变的截面上，要往上下游各延伸1-2倍流道水力直径的长度，保证梯度变化的区域完全被细网格覆盖。两套局部网格的参数可以独立调整：做初步方案迭代的时候，可以先把边界层加密的层数减少、流体核心区的网格尺寸稍微放大，快速拿到流场的大致分布，确认风道走向没有问题之后，再逐步加密关键区域，做最终的精细化仿真校验。这种建模思路完全贴合工程实际的仿真流程，不是为了追求几何外观的复杂度，而是从计算效率和结果精度的平衡出发，把几何结构和网格控制策略结合到一起，给同类流体仿真项目的网格划分提供可直接参考的验证范例，结构工程师拿到模型之后，可以直接套用这套局部加密的逻辑，替换成自己项目里的实际产品几何，快速完成流场计算域的搭建和网格参数设置，避免在全局网格精度上反复试错，缩短仿真前处理的周期。
