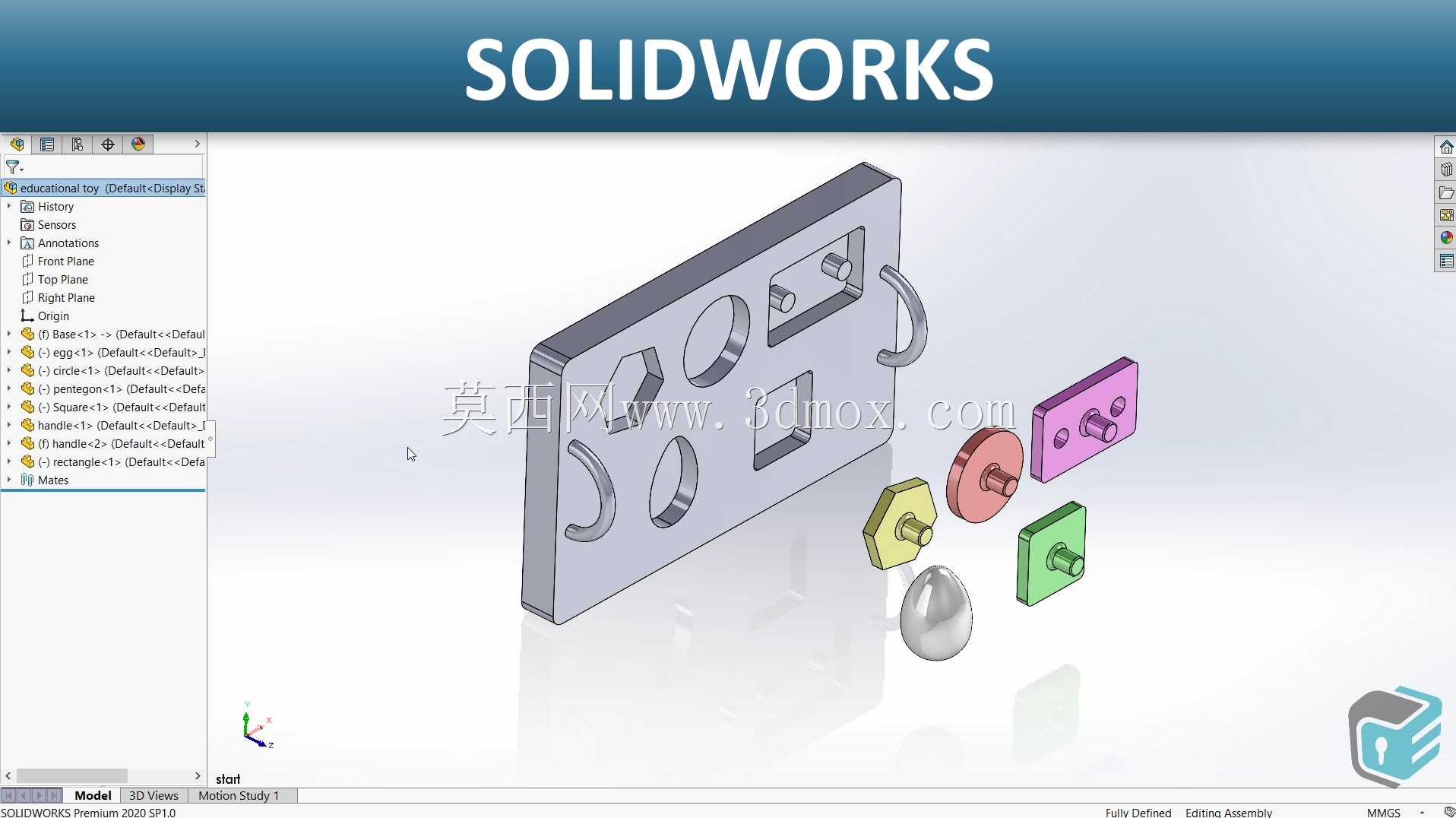

这套结构件的核心载体是一块带多组异形开孔与侧边挂耳的矩形安装基板,板面上依次排布了正六边形通孔、圆形通孔、腰型槽、方形沉孔以及多段半开放弧形卡槽,不同孔型对应不同的装配定位需求,在通讯终端外设、桌面小型功能模组、教学实训台以及轻工自动化工位的辅件安装场景中都能直接复用。基板侧边伸出的C型挂耳不需要额外紧固件就能快速卡装在标准型材立面上,维护拆装时不用完全拧松周边固定件,单人即可完成模组取放。配套的小零件覆盖了六角定位块、带轴圆柱旋钮、粉色侧装固定座、绿色方形插接块以及椭球形端头等多种功能件,每一个小件都对应基板上的一类开孔:六角块嵌入六边形孔完成周向防转,圆柱轴件穿入圆孔实现旋转配合,方形插接块和方孔形成止转定位,
弧形卡槽则用来卡入线束护圈或者小型管路卡扣。做结构设计时,先从整机安装边界反推基板的外轮廓尺寸,基板厚度要兼顾板面刚性和开孔后的剩余壁厚,所有异形孔的边缘都预留了不小于壁厚的实体余量,避免开孔密集区域出现应力集中断裂。相交曲线的处理是这套零件建模的核心要点,当挂耳的圆弧曲面和基板平面交汇、圆柱轴肩和安装座端面贴合、异形端头和配合曲面过渡时,不能直接用拉伸切除硬切出交界线,需要先提取两个曲面的相交轮廓,再把轮廓线转换成后续草图的引用边界,这样后续修改基板厚度或者调整挂耳伸出长度时,关联的配合边线会自动同步更新,不会出现特征报错或者边线错位。轮廓实体功能主要用在薄壁小件的快速生成上,比如粉色固定座的侧壁、绿色插接块的外翻边,
不需要重新绘制完整截面,直接引用已有实体的边线生成等距薄壁,就能保证配合面的壁厚均匀。转换实体引用则把跨零件的配合边界直接关联到当前草图,在装配环境下设计配套小件时,直接拾取基板上对应开孔的边线作为小件的外轮廓参考,从根源上消除孔位和轴件的尺寸偏差,不用后期反复测量配合间隙。实际产线布局里,这类多孔安装板常用来固定通讯接口转接模块、小型传感器接线座或者气动信号处理元件,不同形状的孔位刻意做了防错设计:圆形孔只能穿入圆柱轴件,六角孔只能放入六角防转块,方孔对应方形插接件,工人装配时不会出现错装反装。基板背面的平整面可以直接贴装在设备面板或者铝型材台面上,侧边挂耳承担预挂定位作用,锁紧紧固件之前先把板体挂在预装位,
双手可以完全松开去取螺丝和工具,大幅降低高空或者狭小机柜内的装配难度。椭球形端头一般作为操作手柄的按压端或者限位缓冲端,曲面和基座衔接处通过相交曲线提取顺滑过渡边界,避免出现锐边划手。圆柱旋钮的轴段长度要超出基板厚度一定距离,末端预留卡簧槽或者螺纹孔,装完后轴向不会窜动。所有配合孔的公差按照功能区分:旋转配合的圆孔留合理间隙,定位用的六角孔和方孔采用小间隙过渡配合,腰型槽预留调节余量,用来补偿安装时的孔位累计误差。建模过程中先搭建基板的基础实体,再逐一绘制各类开孔特征,随后在装配环境下逐件创建配套小件,每创建一个小件就引用对应孔位的实体边线,确保配合关系完全关联,最后处理曲面相交的过渡位置,把零散曲线整合成连续轮廓,既保证外观顺滑,也为后续出工程图、导出加工轮廓提供完整的边线依据。
