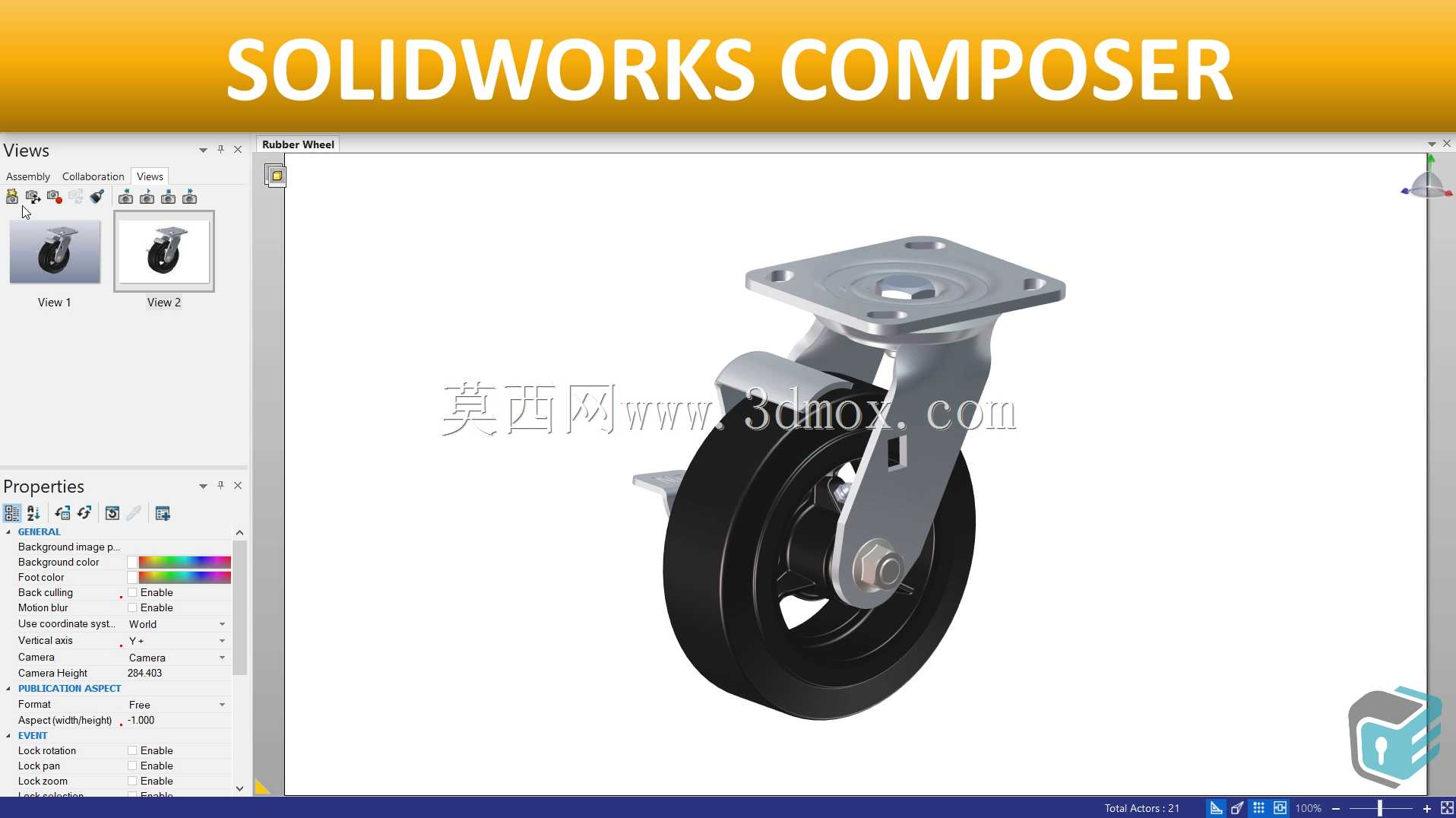

工业重载万向脚轮结构与装配演示

　　在车间物流台车、自动化产线接驳工位、重型工装周转架以及可移动设备底座的设计中，行走支承件往往不是最先被关注的部分，却直接决定整机移动时的平顺性、转向阻力和维护周期。这套脚轮结构采用顶部方形法兰安装板作为承载界面，板面上预留四个沉头安装孔，可通过螺栓与设备底架或台车架体刚性连接；安装板下方设置回转支承盘，使轮架能够绕竖直轴线360度自由回转，满足推行过程中任意方向转向的需求。轮架主体采用折弯冲压成型的金属支架，侧板对称分布在滚轮两侧，通过主轴螺栓、轴套与防松螺母将滚轮夹持在中间；支架上部开设限位与减重结构，在保证扭转刚度的同时控制整体自重，避免不必要的材料冗余。滚轮部分选用大宽度实心轮体，轮面为圆柱轮廓，接触地面的有效宽度较大，

　　能够在单位面积上分散载荷，降低对环氧地坪、水泥地面或钢板通道面的压强；轮芯与外圈采用不同材质组合思路，外圈侧重耐磨、减震和抓地性能，轮芯则承担径向承载并与轴承配合。中心回转部位集成轴承组件，轮体绕水平轴转动，支架绕垂直轴回转，两组运动相互独立，这也是万向脚轮区别于定向轮的核心特征。从安装边界来看，顶部法兰的孔距、板厚以及安装面到轮底的总高度是选型时必须校核的关键尺寸：设备底架需要预留与法兰匹配的安装平面，螺栓长度要兼顾板厚、支架间隙和防松空间；总高度则直接影响设备离地间隙和重心高度，对于带制动或调整支脚的设备，还要保证脚轮着地时支脚与地面的相对位置符合设计意图。在实际工况中，这类脚轮常见于AGV辅助台车、焊接工装移动架、

　　装配工位周转车、机柜底盘以及仓储拣货车，直行时依靠轮体滚动降低推行阻力，转向时支架随合力方向自动偏转，经过接缝、坡道或细小障碍物时，宽轮面能够减少卡滞和跳动。结构设计阶段需要重点关注几处受力路径：垂直载荷从安装板经回转盘传递到两侧支架，再通过轮轴作用于滚轮中心，最终分布到轮面与地面的接触区域；转向力矩则由地面摩擦力对回转中心形成力臂，推动支架偏转，因此回转盘的直径、滚动体排布和密封形式会直接影响转向灵活性与防尘能力。轮轴处采用衬套或轴承配合，可减少轮体转动时的摩擦损耗，端部螺母需要预留锁紧余量，防止长期震动后松脱；支架边缘做圆角和折弯处理，避免应力集中，同时减少装配和维护过程中的锐边风险。演示内容围绕装配关系拆解、

　　运动状态模拟和维护视角展开，能够清晰呈现安装板、回转盘、支架、轮体、轮轴、紧固件之间的层级关系，也便于在方案沟通时向结构、工艺和采购人员说明零件装配顺序。对于三维建模从业者而言，建模时不能只把脚轮当作一个简单轮子处理，需要还原法兰孔位、回转间隙、轮面弧度、支架折弯厚度以及轴套配合关系，这样在整机布局中做干涉检查、运动模拟和载荷校核时，数据才具备工程参考价值。选型与设计联动时，还要结合单轮承载、整车轮系数量、地面条件、是否需要制动、是否存在冲击载荷等因素综合判断，例如四个脚轮支承的设备通常要考虑地面不平导致三点承载的极端情况，单个轮系的额定能力需要留有足够裕量；若用于频繁牵引或高速推行场景，还应关注轮体材料的回弹特性、轴承形式以及支架抗冲击能力。整体结构没有复杂传动链，但每个配合面都承担明确功能，正是这类通用行走部件在制造业现场广泛使用的原因。
