带制动平板重载万向脚轮结构

　　这类带制动装置的平板式万向脚轮，常见于需要频繁移动又要求定点锁止的工业装备底部，例如工装小车、自动化线边料架、检测设备机柜、移动式工作台、仓储周转车以及部分轻型机械设备。它的核心作用并不是单纯让设备“能推”，而是在承载、转向、停放和人工操作之间取得平衡：移动时降低推行阻力，转向时允许设备绕竖轴灵活改变方向，到位后通过制动件限制滚轮转动，避免设备在斜坡、振动台面或人员碰撞后发生滑移。

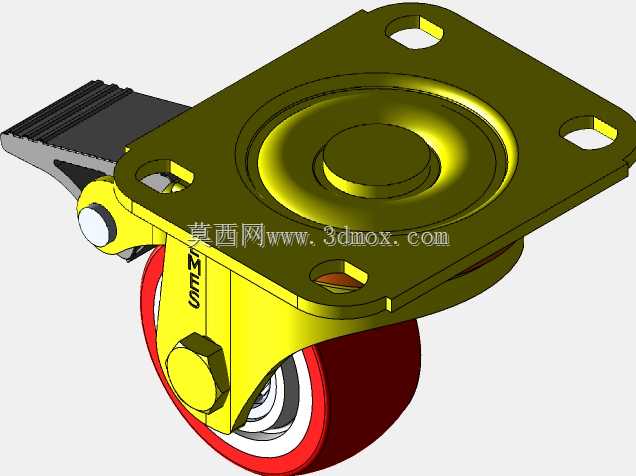

　　从结构上看，该脚轮采用顶部平板安装方式，板上预留四个安装孔，适合用螺栓直接固定在设备底架或焊接支架上。相比丝杆式或插杆式安装，平板连接的接触面积更大，螺栓受力分布更均匀，在中重载工况下更有利于抵抗倾覆力矩和横向冲击。建模时需要重点关注安装板孔位间距、板厚、螺栓孔直径以及底板与回转中心的相对位置；这些尺寸直接决定脚轮能否与现有设备底盘互换。若安装孔边界与设备梁边距离过小，装配时会出现扳手空间不足；若回转半径估算不足，设备转向时滚轮或支架还可能与底架、护罩、地脚螺钉发生干涉。

　　上部回转部分采用转盘式承载结构，顶板与叉架之间通过回转支承区域传递竖向载荷，并允许支架绕竖直轴线旋转。该区域在三维设计中不能只按外观处理，应体现上下盘、中心回转体、铆钉或轴承约束关系。实际受力时，设备重力经安装板传递到回转盘，再由叉架两侧侧板传到轮轴和滚轮。转向过程中，滚轮接地点相对回转中心存在偏心距，这个偏心距决定万向跟随性：偏心距过小，脚轮回正和随动能力变差，推行时容易出现摆振；偏心距过大，则转向阻力增加，起步和微调方向时更费力。

　　滚轮部分采用圆弧外廓的包胶轮形式，轮面较宽，适合在车间环氧地坪、水泥地面、钢板地面等场景使用。包胶层可以降低滚动噪声，减少地面压痕，同时吸收小幅振动；内部轮毂与轴承、轮轴配合，承担径向载荷。轮轴端部通过螺母锁紧，叉架侧板上设置轴孔和加强过渡，避免长期受冲击后孔位变形。对于结构建模人员来说，轮径、轮宽、总高、回转半径、制动踏板外伸量是安装边界检查中最容易被忽略的参数。尤其在设备底部空间紧张时，脚轮总高会影响整机水平高度，滚轮直径会影响越障能力，制动踏板位置则关系到操作人员能否用脚可靠踩下和释放。

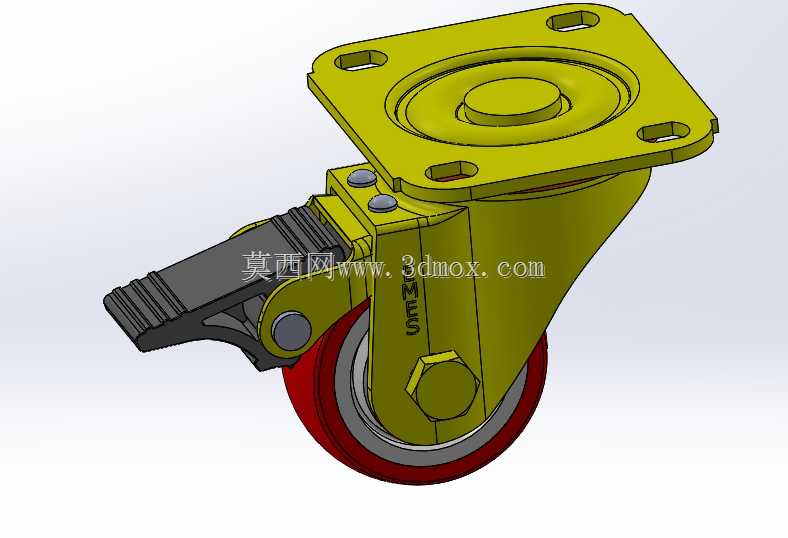

　　制动结构位于脚轮侧上方，踏板通过连杆或凸轮机构作用于滚轮附近。踩下踏板后，制动件压紧轮面或卡入轮毂止动部位，使滚轮不能继续滚动；释放后机构回位，脚轮恢复万向移动。设计这类刹车时，不能只验证静止状态下的装配关系，还应考虑踏板行程、踩踏力、制动件磨损后的补偿以及泥沙、切屑进入机构后的卡滞风险。若用于自动化设备旁的固定工位，制动可靠性比单纯转向灵活性更重要；若用于长时间频繁转运的小车，则踏板高度和踩踏角度应符合人工操作习惯，避免脚尖卡入设备底板。

　　叉架外形采用冲压或焊接支架思路，侧板与轮轴形成稳定的门式支撑，上部与转盘连接区域设置加强过渡，以承受启动、停止、侧向推行和越障时产生的复合载荷。模型中黄色支架、红色轮面、黑色踏板和金属轮毂的分区清晰，便于在工程图或渲染中区分不同零件材质。进行详细设计时，还应把支架屈服强度、轮面硬度、轴承承载能力、螺栓等级与单轮额定载荷匹配起来，不能仅凭外观选型。

　　在设备总体布置中，四只脚轮通常采用两只万向、两只定向，或四只万向加制动的组合。平板重载万向脚轮更适合布置在操作侧或转向需求较高的位置；若设备长宽比较大，还需校核转弯时最外侧脚轮的扫掠空间。脚轮选型和建模并非独立小件设计，它会影响设备的移动阻力、停放稳定性、整机高度、人工维护方式以及地面适配性，因此在三维阶段把安装面、回转范围、制动行程和轮体包络完整表达出来，能够显著减少后期样机装配时的干涉返工。
