带端盖圆柱螺旋压缩弹簧及运动演示

　　圆柱螺旋压缩弹簧是机械结构中最常见的弹性储能元件之一，广泛出现在自动化工装、夹具压紧、阀门启闭、缓冲支座、通讯设备卡扣、小型家电开关以及各类需要复位和减振的机构里。这个作品围绕弹簧本体和上下端盖进行建模，并通过运动过程展示弹簧在轴向载荷作用下的压缩与回复状态，便于结构设计人员理解螺旋线、簧丝截面、端部支承和运动边界之间的关系。

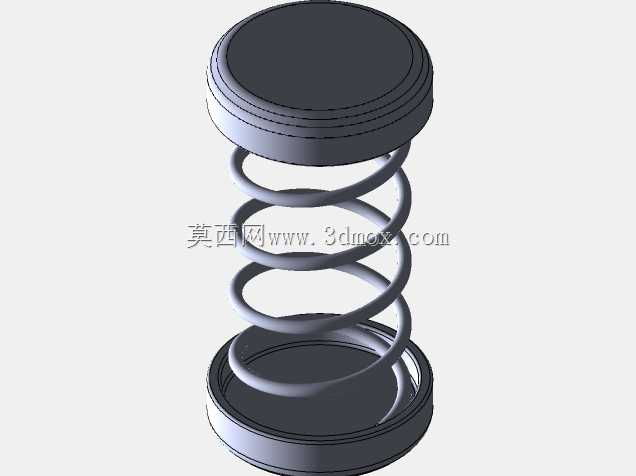

　　从实际用途看，这类弹簧通常承担三类任务：一是提供复位力，使推杆、压块、触点或活动盖板在外力撤去后回到初始位置；二是吸收冲击，在设备合盖、机构到位、零件夹持或运输振动过程中缓和峰值载荷；三是维持预紧，通过持续弹性力补偿装配间隙、磨损量或零件公差。上下端盖的加入，使弹簧不再是单独的簧丝模型，而是更接近真实装配状态：端盖既可以作为弹簧座，限制弹簧径向偏移，也可以把载荷较均匀地传递到簧圈端部，避免局部偏载造成早期失效。

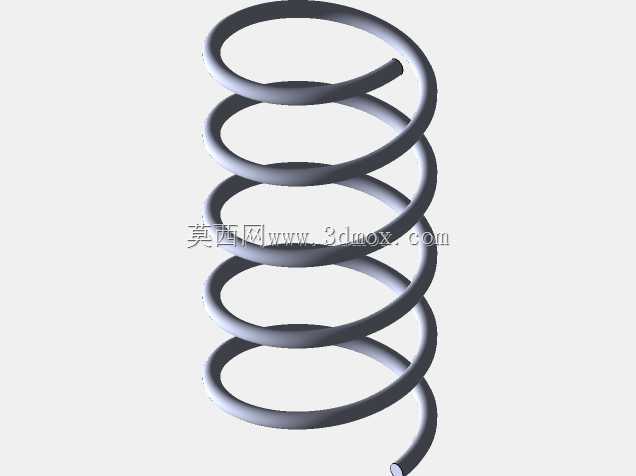

　　建模思路上，弹簧主体的关键在于螺旋路径与圆形簧丝截面的配合。螺旋线需要确定中径、自由高度、有效圈数、节距和端部并圈方式；簧丝直径则决定刚度、应力水平和空间占用。压缩弹簧在工作时并非所有圈都均匀参与变形，靠近端部的支承圈往往磨平或并紧，用于保证直立稳定性；中间有效圈承担主要变形。若只按单一螺旋线拉伸成型，容易忽略端部接触状态，因此在结构表达中需要把端盖接触面、弹簧外径、内径和压缩后的最小高度一并考虑。

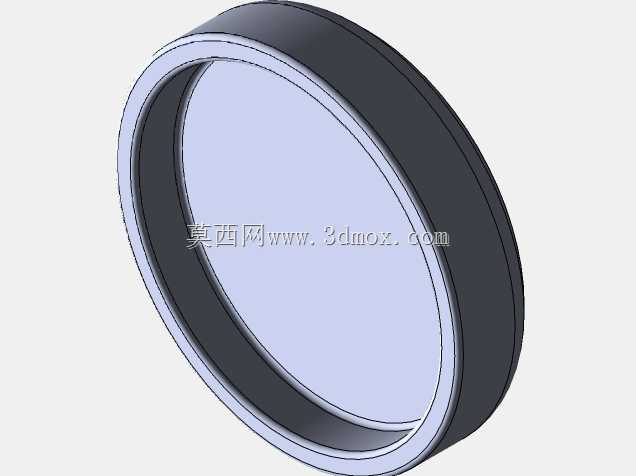

　　外形尺寸和安装边界是选型时不能回避的问题。弹簧装入机构后，设计人员通常要校核自由长度、预压长度、工作压缩量和压并高度之间的关系。自由状态下，弹簧高度较大；安装后需要预留预压量，以保证复位力不会在公差累积后消失；工作行程中，弹簧继续被压缩，载荷随变形量近似线性增加；到达极限位置时，不能让簧圈无控制地碰撞或超过材料允许应力。端盖外径应略大于弹簧外径，形成导向和承托；端盖与弹簧之间可保留小间隙，既方便装配，又避免卡滞。若设备空间狭窄，还需关注弹簧弯曲、侧向滑移以及端盖与周边壳体的干涉。

　　在功能特性方面，压缩弹簧的优势在于结构简单、成本低、响应直接、维护方便，适合短行程、高频次往复动作。它不需要外部动力源，靠自身弹性变形即可储存和释放能量。但弹簧设计并非只看能否伸缩，刚度匹配十分重要。刚度过大，操作力增大，机构手感生硬，甚至推动零件过载；刚度过小，复位不可靠，振动时可能出现跳动或接触不良。端盖结构可以改善受力方向，尤其在压头与弹簧轴线难以完全对中的场合，平整支承面能减少簧圈局部接触应力。

　　运动演示的价值在于把抽象的压缩关系可视化。通过观察弹簧从自由高度到工作高度再回复的过程，可以直观看到节距变化、簧圈靠近、端盖平移以及整体轴向长度变化。对于三维建模从业者，这种演示也有助于检查扫掠路径是否连续、截面方向是否稳定、端部支承圈是否合理，以及动画中上下零件是否同步运动。实际工程图输出时，还应进一步补充弹簧参数、端部结构、表面处理、载荷行程曲线和材料要求，使模型能够服务于加工、检验和装配。

　　整体来看，该结构虽小，却连接着力学计算、空间布局和机构动作可靠性。弹簧与端盖组合后，既能作为独立弹性组件理解，也可放入更复杂的夹具、阀门、通讯终端或自动化设备中作为复位缓冲单元使用。
