法兰盘多规格配置参数化结构设计

　　法兰盘是管路系统、泵阀接口、压力容器以及各类工艺设备中最常见的连接元件之一，其核心作用是在两段管道或设备接口之间建立可拆式刚性连接，通过周向均布的螺栓预紧力压紧密封面，使介质在规定压力等级下保持可靠密封。这类零件看似结构简单，但在实际工程中规格变化非常频繁：同一公称通径往往需要对应不同压力等级，不同压力等级又会带来外径、厚度、螺栓孔数量、螺栓孔直径、孔中心圆直径、密封面形式以及颈部过渡尺寸的联动变化。如果每一种规格都单独建立模型，不仅重复工作量大，也容易在系列化设计中出现尺寸遗漏、装配孔位不一致等问题。

　　本结构围绕法兰盘的系列化表达展开，将外形轮廓、中心通孔、颈部凸台、周向螺栓孔以及密封面区域作为主要几何要素，并通过配置表方式管理不同规格之间的尺寸关系。建模时先以回转体思路确定主体：法兰盘本体由盘状端面和中心颈部组成，盘体承担螺栓压紧载荷，颈部用于与管道或设备接口形成对中、焊接或插接关系。中心孔直径随通径变化，是整个零件的基准尺寸；盘体外径需要覆盖螺栓孔中心圆并留出足够边距，避免孔壁到外缘距离过小而削弱承压能力；盘厚则与压力等级、材料强度和密封面比压有关，厚度不足会在螺栓预紧后产生翘曲，过厚又会增加材料占用和相邻结构的安装空间。

　　周向连接孔采用圆周阵列方式生成，孔位数量和分布直径由配置参数驱动。工程布置中，螺栓孔不能只按视觉均匀处理，必须保证孔中心圆与法兰轴线同轴，相邻孔夹角一致，并且孔径相对螺栓公称直径留有合理间隙，以便现场装配时吸收少量对中误差。密封面位于盘体端面中心区域，通常高于螺栓贴合面，其宽度和高度决定垫片受压位置。若密封面外径过大，会使螺栓力作用点偏离，降低垫片有效比压；若密封面过窄，则可能造成局部压溃或密封不稳定。颈部与盘体之间采用过渡圆角，可降低转角处应力集中，尤其在受内压、管道弯矩和温度变形共同作用时，该区域往往是疲劳裂纹较容易萌生的位置。

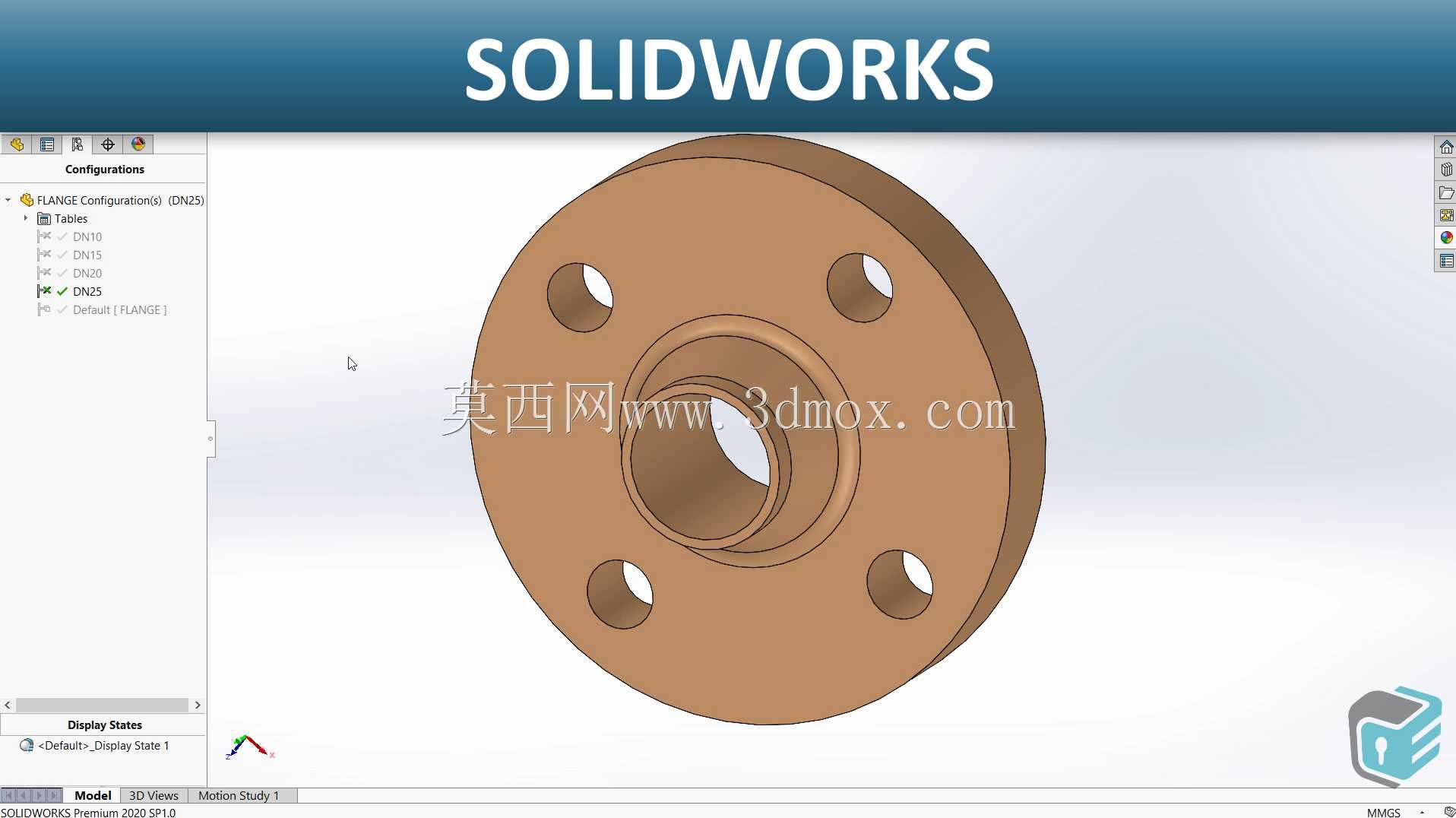

　　从设备用途看，这类法兰广泛用于水务管线、化工输送、压缩空气系统、液压站接口、泵进出口以及换热设备连接。不同场景对法兰的要求并不完全相同：低压循环水系统更关注安装互换性和成本，中高压蒸汽或工艺管线则更强调厚度、密封面和螺栓承载裕度。通过配置化设计，工程师可以在同一零件文件中切换规格，快速得到不同通径或压力等级下的三维实体，而不必重新绘制草图、重建阵列或反复检查特征父子关系。

　　外形尺寸与安装边界方面，盘体外径决定相邻设备、护栏、管架之间的最小避让距离；端面厚度叠加垫片、螺母和螺栓头后，会影响管路轴向占用长度；螺栓孔中心圆则直接关系到与配对法兰的互换。选型校核时，需要把法兰放入管路装配中检查螺栓装拆空间，尤其在靠近墙面、设备壳体或多管并排布置时，扳手回转空间不足会导致现场无法按规定扭矩紧固。中心颈部的高度和外径也要与管道壁厚、焊接坡口或承插结构匹配，避免出现焊缝干涉、装配台阶错位等问题。

　　设计思路上，先固定轴线和基准面，再绘制半剖面回转轮廓，能够保证盘体、颈部和中心孔的同轴关系；螺栓孔以草图点或阵列轴驱动，便于随孔数变化自动重排；密封面和倒角作为独立特征处理，可在不同配置下保留稳定的建模历史。参数表中应把通径、外径、厚度、孔数、孔径、孔中心圆、颈部直径和密封面尺寸建立清晰关联，切换配置时不仅几何形状更新，工程图中的视图、尺寸和明细引用也能同步变化。这样处理后，法兰不再是孤立的单件模型，而是可用于系列选型、装配干涉检查、螺栓布局校核和加工出图的参数化连接部件。
