铝型材拼接卡扣式连接固定座结构

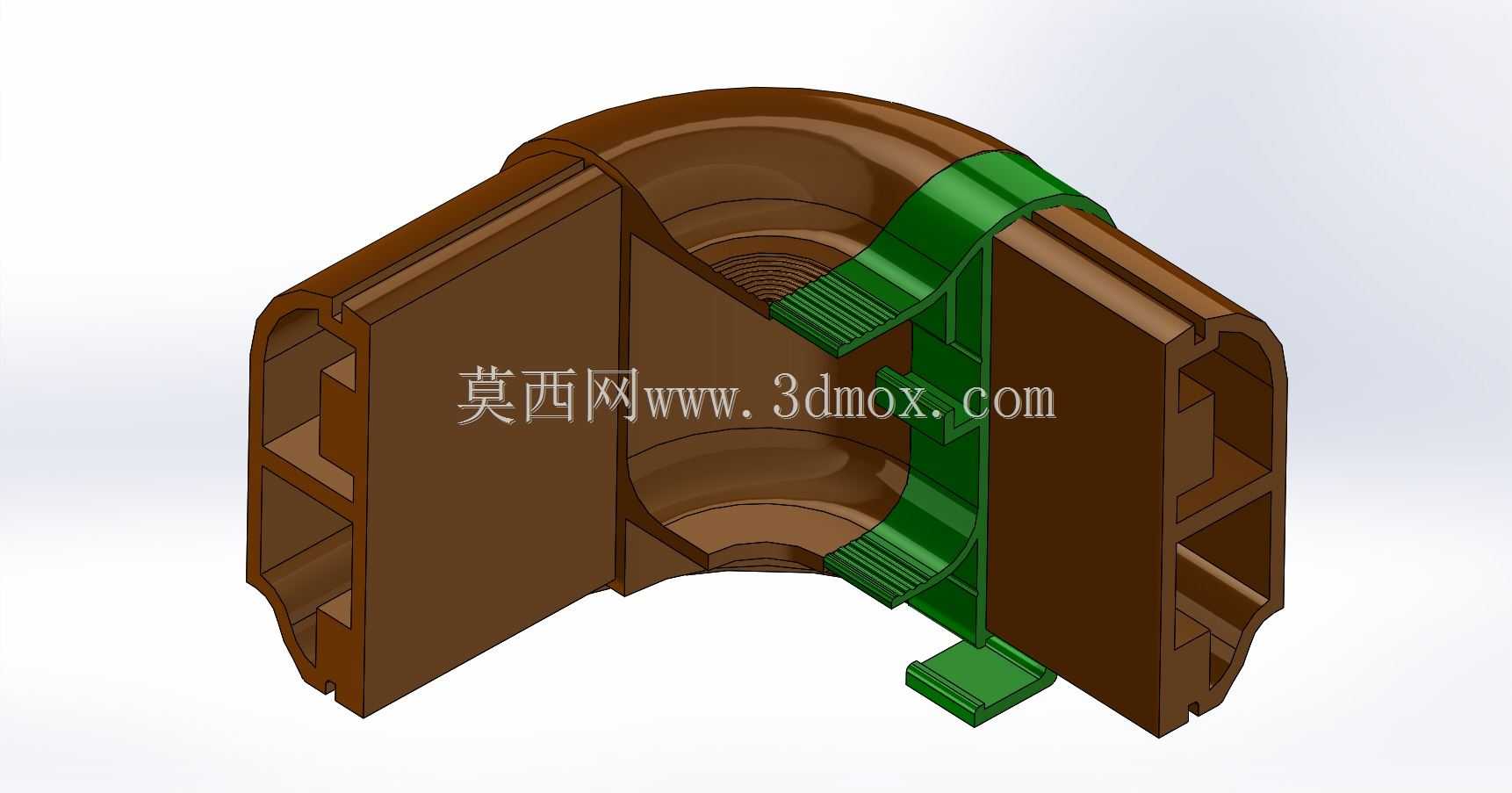

　　这套结构针对铝挤压型材的直角拼接场景设计，核心作用是在两根型材端面完成90度对接时，提供免额外钻孔、免外露紧固件的快速卡位固定方案，常见于工业铝型材机架、设备防护围栏、轻型工作台框架、自动化生产线旁的物料挂架，以及通讯设备布线支架的现场组装环节。现场装配时不需要工人额外携带攻丝工具，也不需要在型材可视面加工外露螺丝孔，仅需将棕色主体卡座从两根待对接铝型材的端部型腔推入，绿色弹性卡扣件预先卡入卡座中部的预留导向槽内，推入到位后卡扣两侧带防滑齿的弹臂会自动胀开，抵紧铝型材型腔内壁的预置卡槽，卡座的两个垂直方向的插接翼边分别嵌入两根型材的型腔凹槽内，完成径向限位，避免两根对接型材出现横向错位、绕对接轴线扭转的问题。从结构设计逻辑来看，

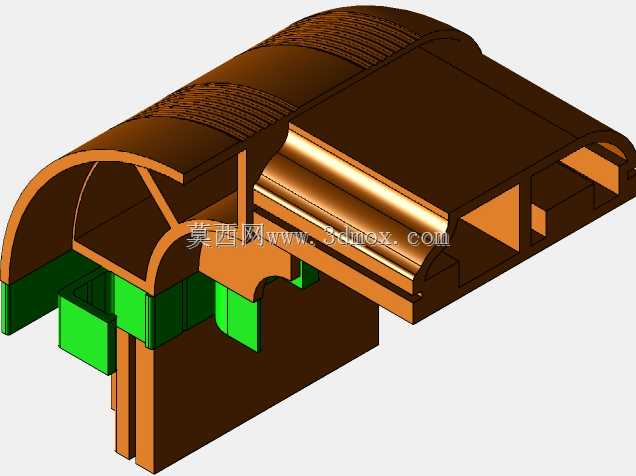

　　棕色卡座采用半包式直角弯腔造型，外壁轮廓完全匹配常用工业铝挤压型材的内型腔截面，卡座的两个插接端都做了多层阶梯加强筋，筋位走向完全顺着型材装配时的推入方向，既可以在注塑生产时减少厚壁区域的缩孔缺陷，也能在装配后承担两根型材对接处的剪切载荷，避免卡座受外力拉扯时从根部断裂。绿色弹性卡扣为独立分体件，中部设置了贯通的导向立筋，和卡座中部的滑槽做小间隙滑配，卡扣上下两端的弹臂表面加工了连续的锯齿形防滑齿，齿形倾斜方向和卡扣拆卸拔出方向相反，装配推入时弹臂受型材内壁挤压向内收拢，到位后弹臂回弹，锯齿卡入型材内壁的防滑槽，反向拉动时锯齿会进一步胀紧锁死，只有用工具按压卡扣底部外露的小拨片，才能让弹臂收拢完成拆卸，

　　这种设计既满足了框架快速组装的需求，也方便后期产线改造时反复拆装调整框架布局。安装边界方面，卡座整体为90度弯角结构，两个插接端的截面尺寸完全适配对应规格铝型材的内型腔，插接深度覆盖型材型腔的大部分有效卡位区间，不会出现插接过浅导致连接刚性不足的问题；卡座外露的弯角外轮廓和铝型材的外圆弧边角完全齐平，组装完成后对接处没有突出的凸台，不会刮伤过往操作人员，也方便在框架外侧安装防护门板、亚克力封板。对接完成后，两根铝型材的对接端面完全贴合，卡座隐藏在型材型腔内部，外部没有任何突出连接件，框架整体外观整洁，布线时线缆沿着型材表面的走线槽铺设也不会被外露螺丝剐蹭。针对铝型材挤压生产时存在的型腔尺寸公差，卡座的插接翼边边缘做了微小的导入斜角，

　　即使型材型腔尺寸在下偏差区间，也可以用橡皮锤轻敲完成装配，不会出现插接卡死的问题；弹性卡扣的弹臂壁厚经过反复校核，既保证反复拆装十次以上弹臂也不会出现塑性变形断裂，也不会因为弹力过大导致工人徒手装配时按压力度过大、操作疲劳。在通讯设备机柜的辅助支架场景中，这类隐藏式连接座还可以避免外露金属螺丝在弱电环境下出现的导电隐患，塑料材质本身绝缘，不会和铝型材之间产生电化学腐蚀，长期在车间多尘、轻微潮湿的环境下使用也不会出现连接件锈死、无法拆卸的问题。结构建模时需要重点核对卡座外壁和型材型腔的配合间隙，预留塑料件的成型收缩量，卡扣弹臂的弯曲行程要和型材内壁卡槽的深度完全匹配，避免出现卡扣到位后仍有窜动间隙的问题。
