便携折叠多功能露营烧烤支脚结构

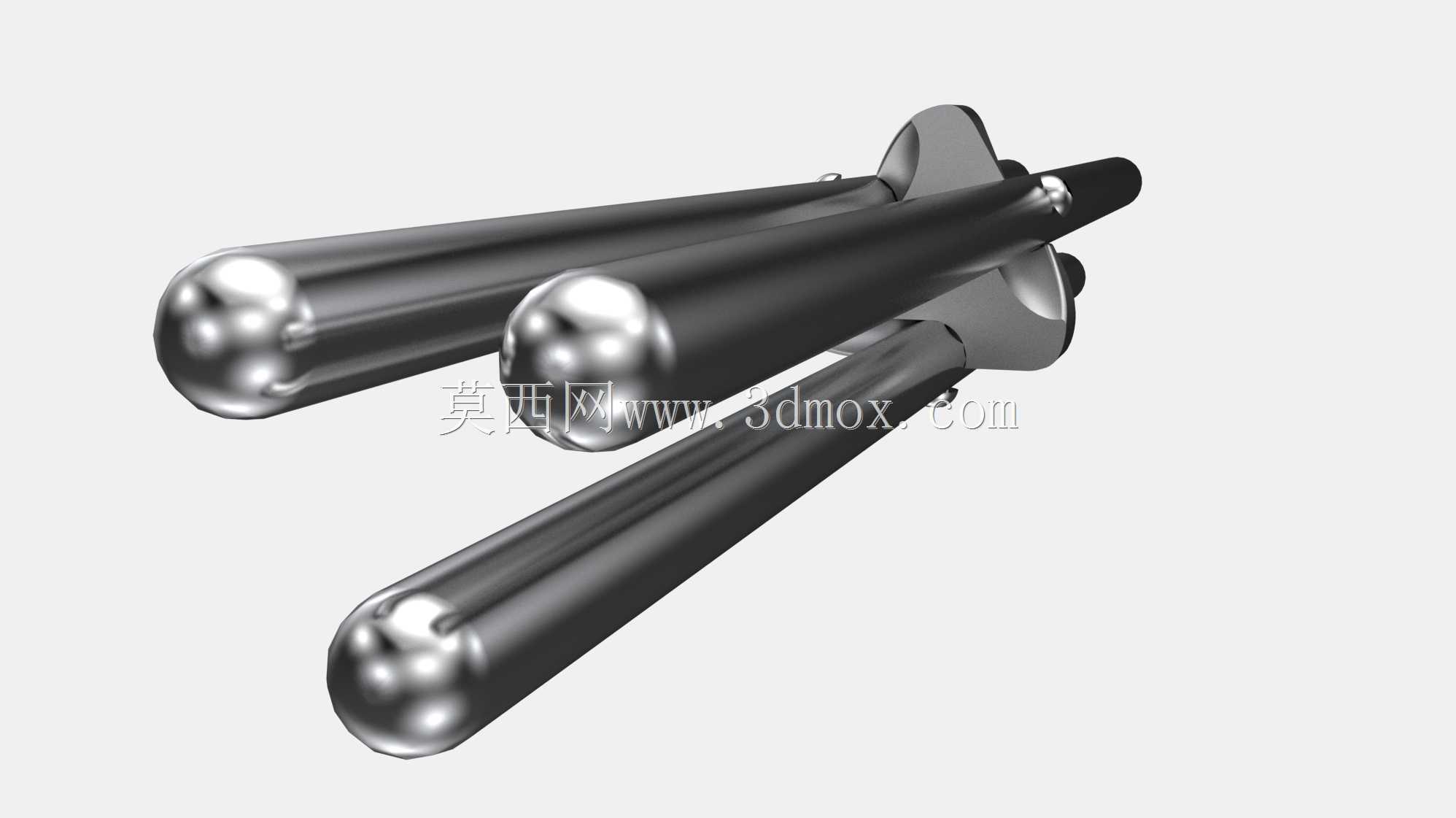

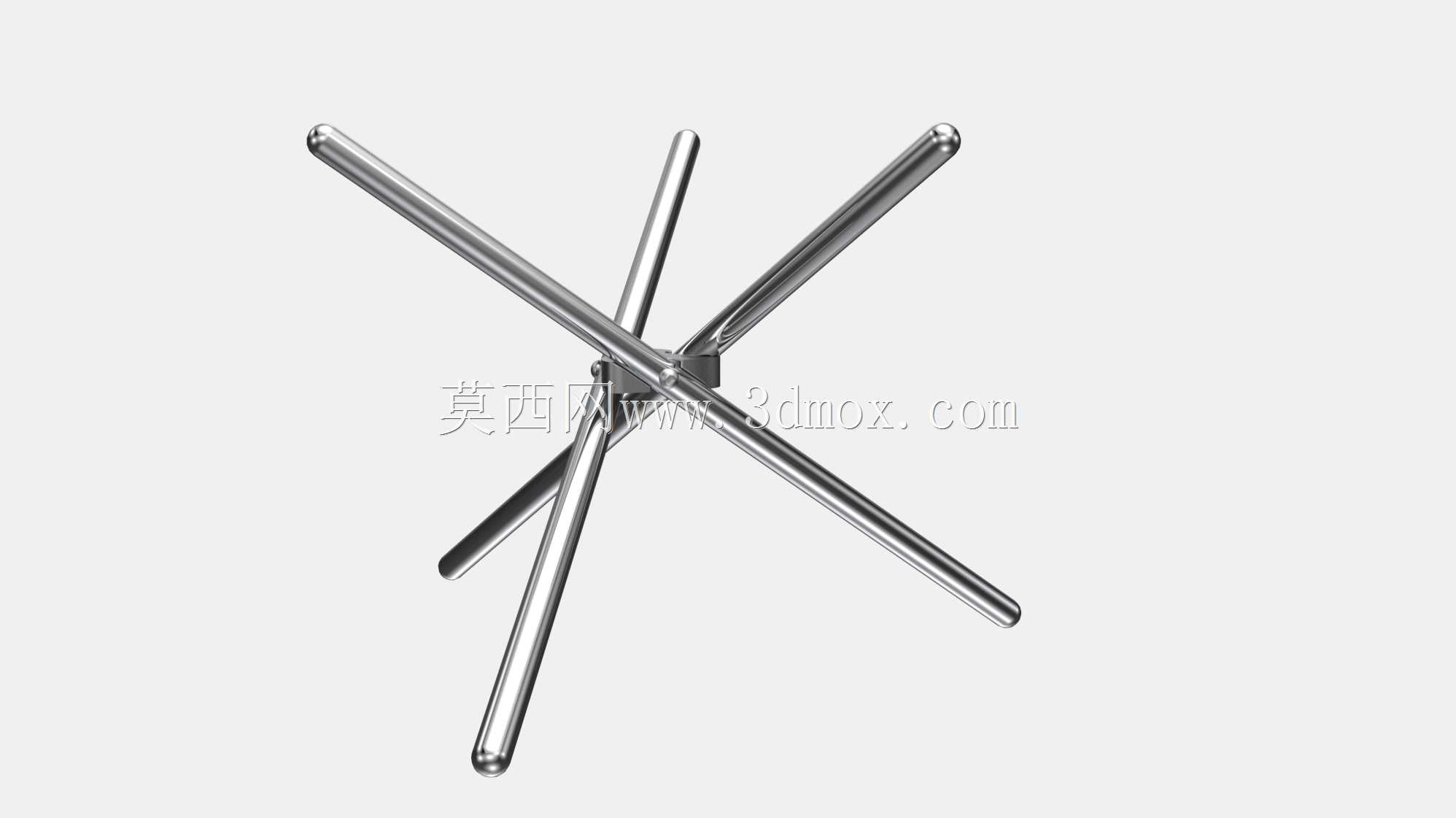

　　这套支脚结构面向户外休闲装备的轻量化支撑需求，核心解决露营烧烤架、折叠咖啡桌、便携野营凳这类小型移动式产品在非平整场地的快速架设问题。野外营地的地面往往存在草坡起伏、碎石凸起、软硬不均的情况，传统固定式桌架支腿要么收纳后体积过大难以塞进车载储物箱，要么铰接点强度不足，在放置烧烤食材、炊具或者人员倚靠时出现侧向晃荡。设计上把支撑主体拆为四根平行布置的圆管支腿，中间通过压铸铝成型的铰接座完成交叉枢接，展开时两根一组的支腿绕铰接轴向外张开，形成X型稳定支撑构型，管身末端做圆头封边处理，既避免锐边划伤帐篷面料或者使用者手部，也能让管端在软质泥土地面小幅下陷后仍保持接触面积，不会出现尖锐管腿直接扎穿防潮垫的问题。

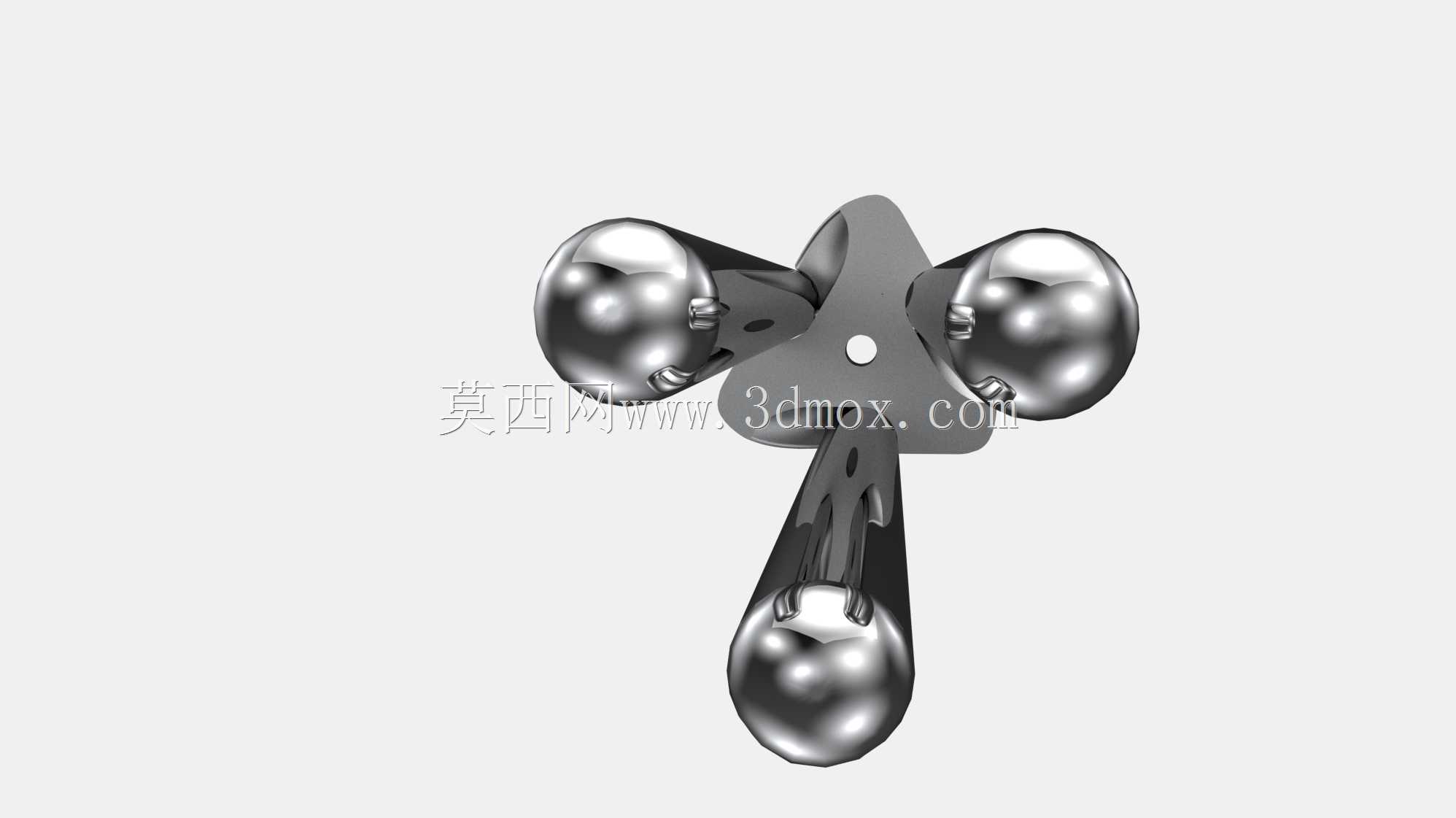

　　从选型逻辑来看，支腿管材选用16mm规格异型金属管，这个管径是户外折叠家具的常用边界尺寸：管径过小会导致长悬臂状态下的抗弯刚度不足，成年人倚靠桌面时管身容易出现可见挠曲；管径过大则会直接抬升整体重量，收纳后并排的四根管材占用的宽度也会超出常规烧烤架的收纳包尺寸。两端闭合的管体结构杜绝了户外使用时泥沙、雨水灌入管内壁的问题，长期在潮湿营地使用后也不会出现管内脏污难以清理、内壁锈蚀的隐患。中间的铰接座采用压铸铝工艺，相比常见的冲压钢板铰接件，压铸铝可以一次性成型出多组同轴枢接孔、管身定位槽以及限位凸台，不需要额外焊接多片连接板，铰接位置的配合精度更容易控制，开合过程中不会出现钢板焊接件常见的孔位错位、支腿转动卡滞的问题。

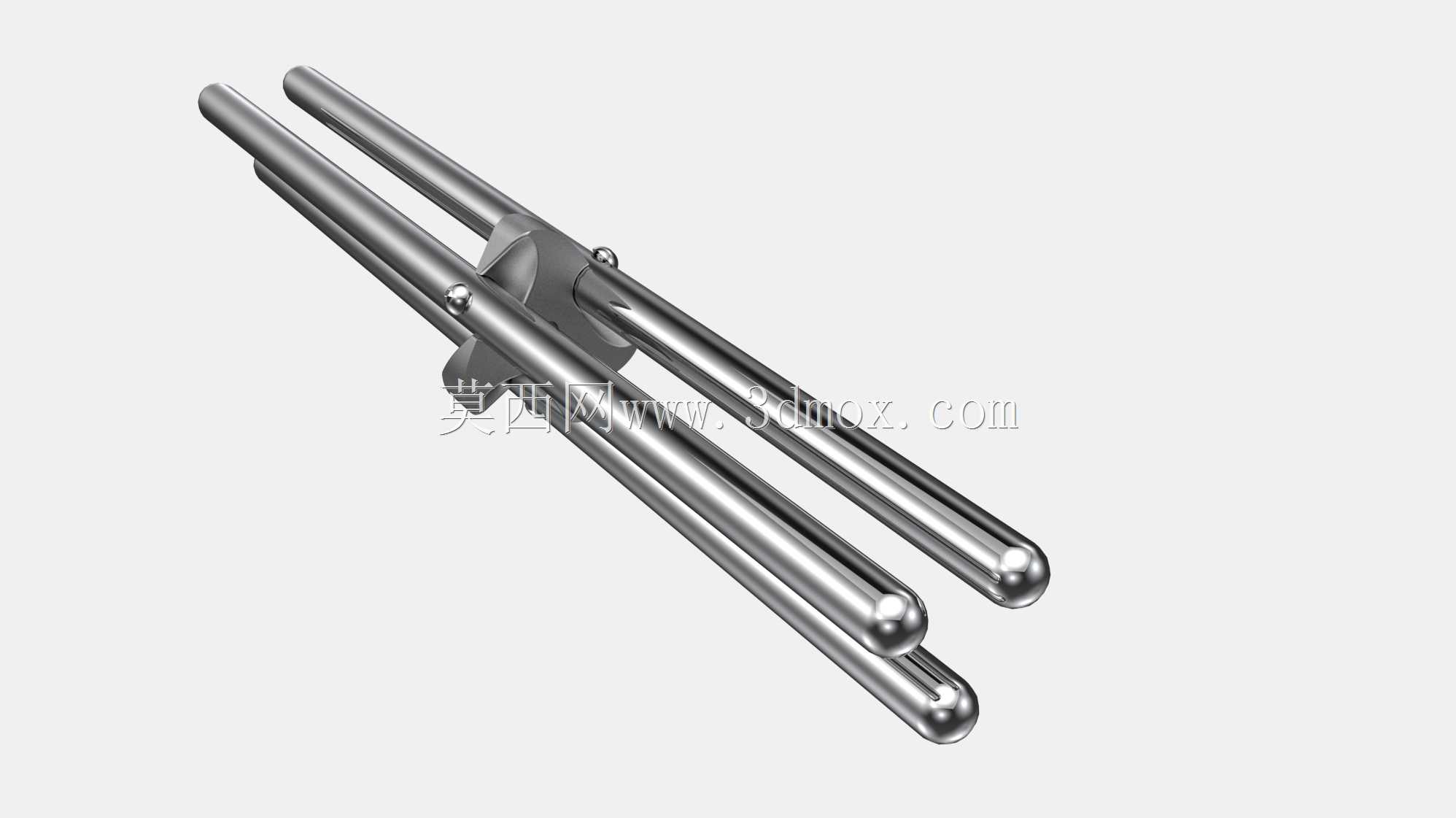

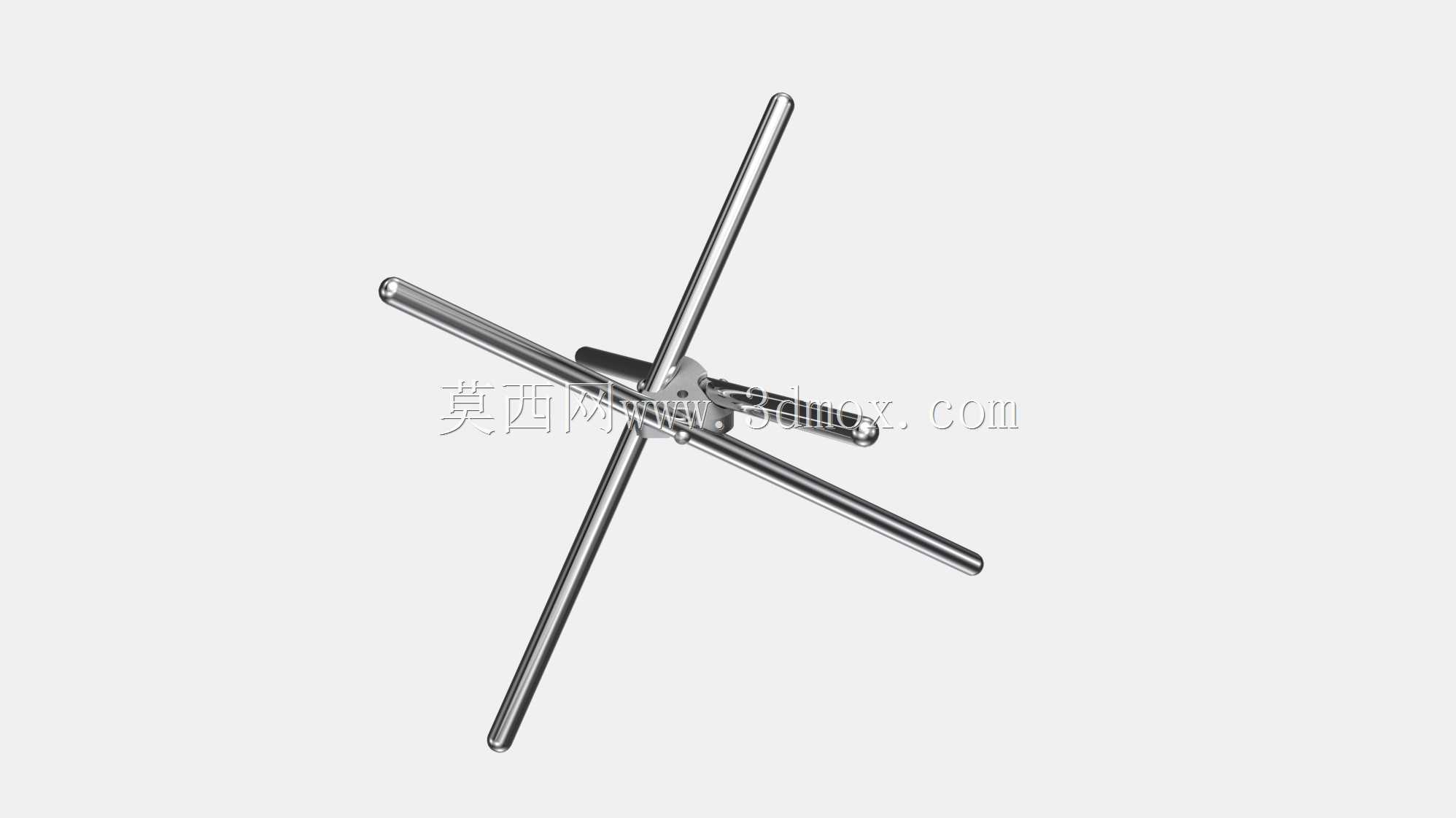

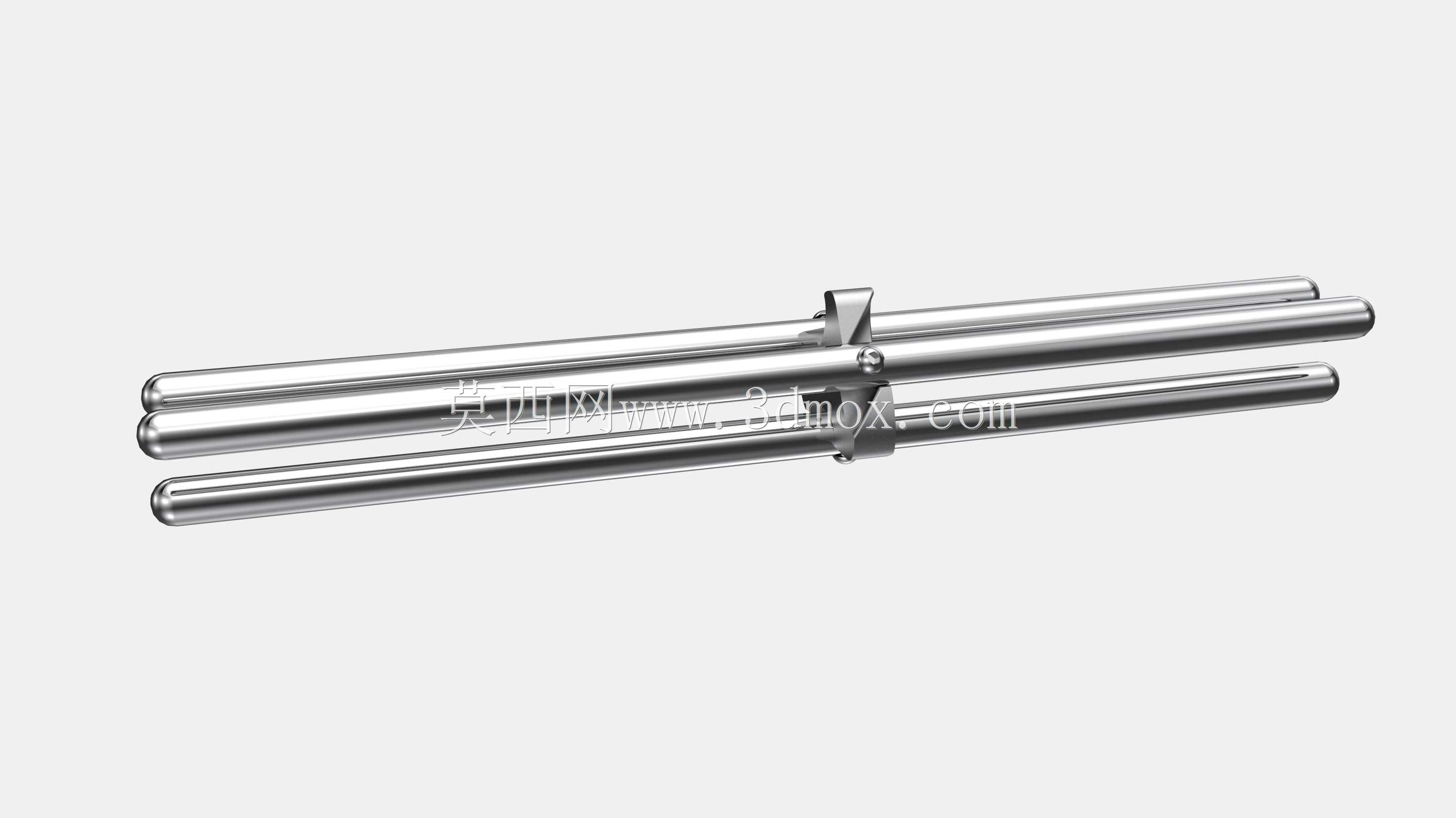

　　实际装配边界上，铰接座的管身夹持槽直接和支腿管材配合，销钉穿过铰接座与管身的预装孔完成轴向固定，装配时不需要在薄壁管材上加工复杂的配合台阶，普通的钻孔工序即可完成预装，非常适合户外用品厂商的小批量多批次生产模式。展开状态下支腿的张开角度由铰接座上的一体限位面约束，不需要额外加装拉索或者支撑卡扣来限制最大开度，架设时只需把收拢的支腿向外掰开，到限位位置后自动锁止支撑形态，单人操作两秒即可完成架立；收纳时向上抬起架体，支腿即可绕枢轴回转并拢，四根管材平行贴合后整体厚度仅相当于两根管材叠加的尺寸，可以直接卡在烧烤架底盘的背部卡槽内，和烤网、炭槽一同收纳进便携包。

　　场景适配方面，这套支脚并不局限于单一产品：作为烧烤架支腿时，足够的跨距可以支撑炭槽与烤网的满载重量，架体离地高度可以让炭槽下方留出通风空间，助燃木炭充分燃烧，同时避免高温炭火直接贴近地面灼伤草坪；作为便携咖啡桌支腿时，架设在营地的平整餐区，管腿的圆头底端不会刮划木质野餐垫，稳定的X型支撑可以放置手冲壶、咖啡杯与餐食而不晃洒；临时作为野营凳的支撑结构时，压铸铝铰接座的抗剪强度可以承受成年人的落座冲击，交叉支腿的受力会把竖向载荷分解为沿管身轴向的分力，充分发挥金属管材的轴向承载优势，不会出现薄壁构件受弯弯折的失效。设计过程中也充分考虑了不同改装场景的适配性，铰接座上预留的附加安装位可以搭配锁止旋钮，在需要调整架体高度的改装方案中，更换不同长度的支腿管材即可衍生出不同离地高度的产品系列，不需要重新开模修改铰接座主体结构，大幅降低了同系列户外装备的开发成本。日常使用后清理也十分便利，闭合的管身与光滑的压铸铝表面没有容易积藏油污的缝隙缝隙，露营结束后用湿抹布擦拭掉表面的炭灰与食物残渣即可完成清洁，不会残留异味影响下次出行使用。
