渐开线圆柱齿轮参数化计算辅助工具

　　在常规减速箱、开式传动台架以及小型动力输出机构的方案阶段，齿轮参数往往不是直接从零件库中调取，而是要先围绕中心距、速比、齿根强度和安装空间反复迭代。这套计算表格把模数、齿数、分度圆、齿顶圆、齿根圆和齿高之间的关系整理在同一工作界面中，设计人员输入基础变量后即可快速核对几何边界，避免在三维建模完成后才发现齿顶干涉或轴间距不足。

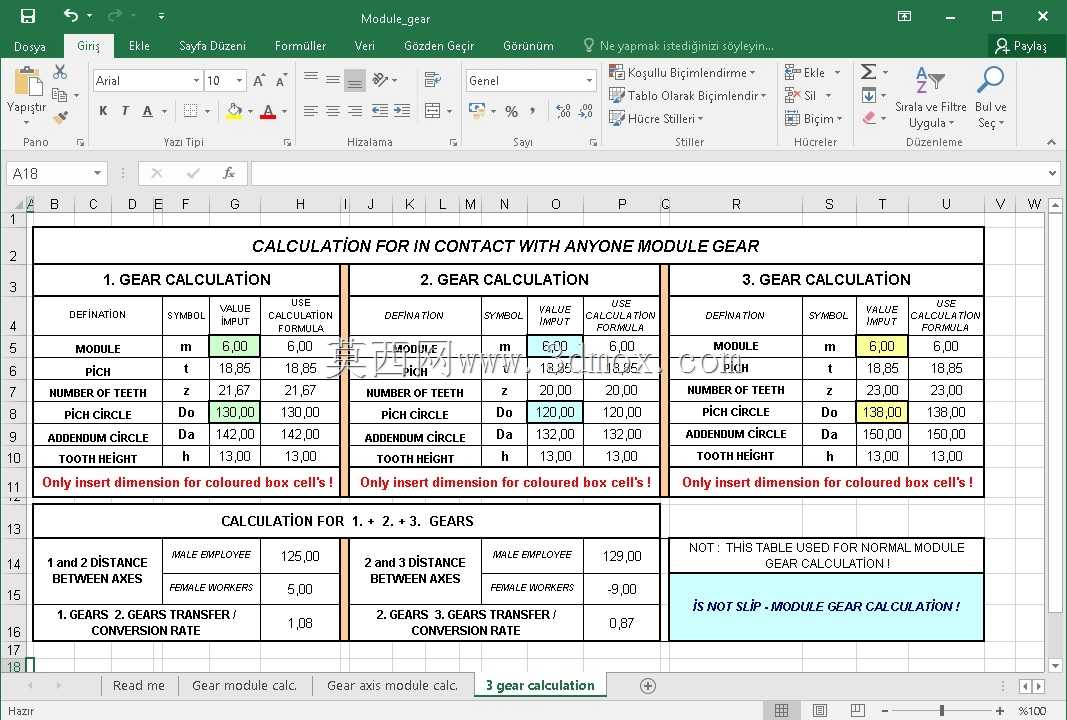

　　实际使用时，最先需要锁定的是传动布置条件。两根平行轴之间的可用距离决定了分度圆半径之和的上限，负载特性则影响模数选取。轻载仪表传动可以采用较小模数以降低噪声和外形尺寸，重载输送设备则需要优先考虑齿根弯曲余量，不能单纯追求结构紧凑。表格中将两组齿轮的计算区域并列排布，便于对照一级主动轮、从动轮或者两级传动中相邻齿轮的参数差异，转速换算关系也放在下方区域，核对速比时不需要在多个文档之间切换。

　　从几何关系看，模数与齿数的乘积直接决定分度圆直径，齿顶高、齿根高按照标准齿制叠加后形成齿顶圆和齿根圆尺寸。设计人员在绘制齿坯时，可以先依据这些直径建立外圆、根圆和齿宽基准，再进入渐开线齿廓绘制或调用专业齿轮生成模块。这样做的好处是，即使后续齿廓由插件自动生成，齿坯的外包络、轴孔位置和挡圈槽尺寸也已经提前确定，箱体、轴承座和端盖的布局可以同步展开。

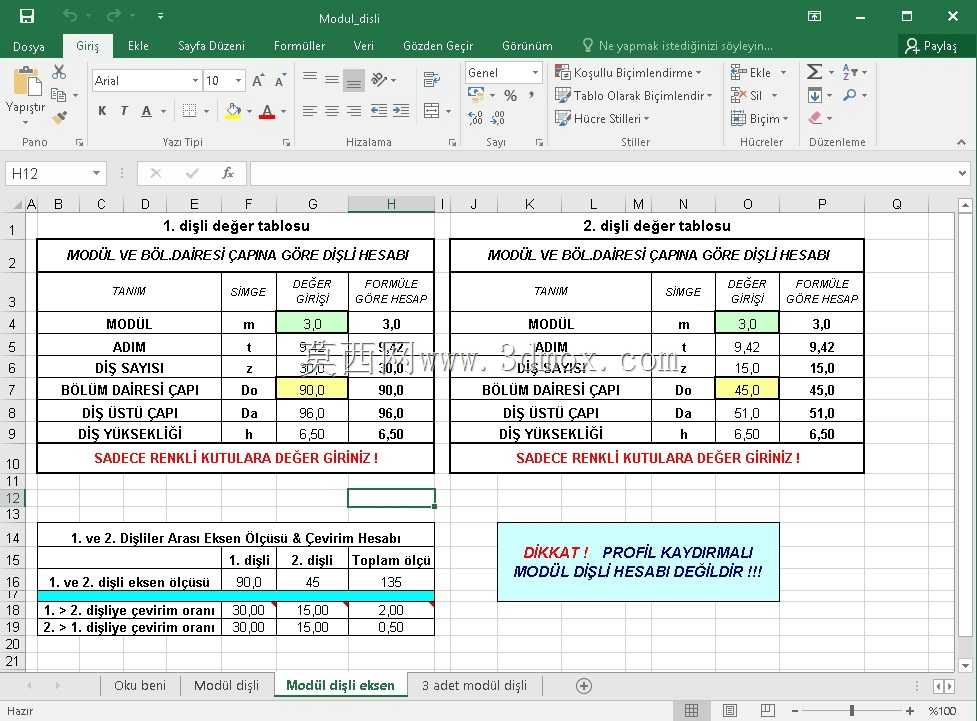

　　安装边界方面，齿轮外径不能只与配对齿轮校核，还要考虑箱体内壁、润滑空间和装配路径。齿顶圆到箱壁之间需要保留足够间隙，避免高速运转时搅油阻力过大或热膨胀后产生擦碰；齿轮端面与轴承、套筒、挡油环之间也要留出装拆距离。若采用滑移换挡结构，齿宽、轮毂长度和拨叉槽位置还需与轴向行程联动校核。表格中突出提示的轮廓变位相关内容，提醒设计者在遇到中心距圆整、根切风险或滑动率不均衡时，不能继续按标准齿轮公式简单处理，而应引入变位系数并重新复核啮合角、节圆和齿顶厚。

　　在设备选型场景中，这类计算工具适用于输送机驱动头、搅拌装置减速单元、机床进给机构、包装设备传动箱以及非标自动化机架内的动力传递环节。设计者可以先根据电机转速和目标输出转速确定总速比，再将总速比分配到各级齿轮副；每确定一对齿轮，就把齿数、模数和中心距记录下来，随后检查轴系排布是否与电机、联轴器、制动器和张紧结构冲突。对于需要成对更换的备件，参数表还能作为测绘反推的辅助依据，通过实测齿顶圆、齿根圆和齿数估算原设计模数，再结合中心距判断是否存在变位。

　　结构建模过程中，建议先以分度圆为基准建立装配骨架，将两轴中心线、齿宽中点和传动方向固定在顶层装配里。齿坯零件按照齿顶圆控制最大回转范围，按照轮毂孔径和键槽标准连接轴段，轮缘、腹板和减重孔则根据载荷等级调整。闭式传动可增加腹板厚度并设置均布孔以减轻惯量，开式低速传动可采用较宽齿面并加大齿顶间隙。三维干涉检查时，除了关注齿面啮合区，还要旋转到齿顶与齿根相对的极限位置，确认非啮合侧没有异常接触。

　　工艺层面，齿轮参数还会影响滚刀、插齿刀和热处理变形控制。模数越大，齿槽越深，加工时切削负荷和齿根圆角处理越重要；齿数较少时，要特别检查根切和齿顶变尖问题。若计算结果显示小齿轮接近根切界限，可通过增加齿数、调整模数或采用正变位解决。表格把需要人工输入的单元格以颜色区分，能够减少误改公式区域的概率，也便于在方案评审时快速说明每个尺寸的来源。

　　整套工具的价值不在于替代完整的强度校核，而在于把传动方案早期最频繁变动的几何参数集中起来，让设计者在轴系、箱体和齿轮齿形之间快速切换思路。先算清分度圆和齿顶边界，再推进齿廓精确建模与工程图出图，能够显著减少后期因中心距、齿顶间隙或速比分配错误带来的返工。
