欧标两芯防水电源插头工业结构

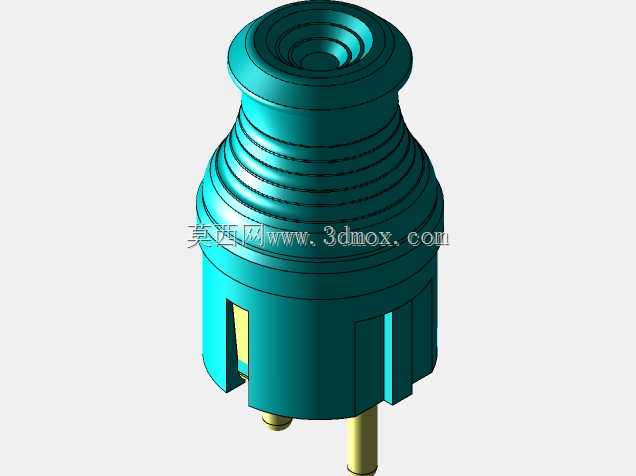

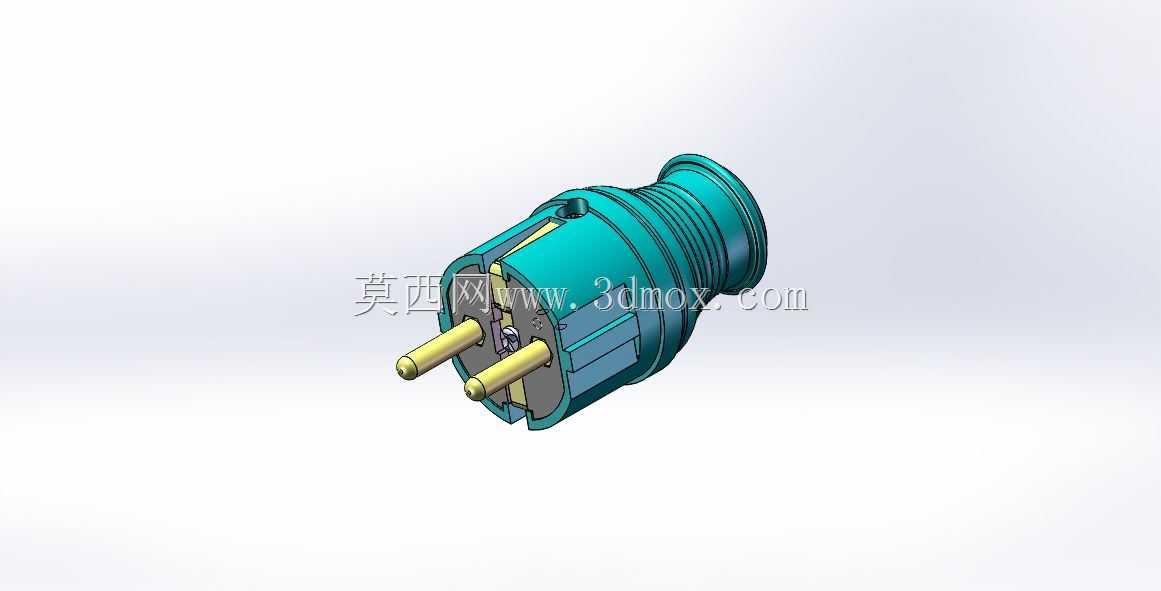

　　该三维结构呈现的是一款欧规两芯圆柱插销式电源插头，主体采用青绿色绝缘外壳，前端伸出两根平行圆柱形金属插销，尾部带有多圈环形波纹护套，整体为半剖展示状态，可同时观察外部成型轮廓与内部夹持、走线、定位的装配关系。这类插头广泛用于手持式电动工具、户外移动灯具、园林设备、小型机电装置以及需要频繁拖拽线缆的临时供电场景，核心作用是在交流市电回路中完成可拆卸的电气连接，同时通过尾部护线结构降低线缆反复弯折导致的断芯、破皮风险。

　　从实际使用边界看，圆柱插销的中心距、伸出长度和端部倒角需要匹配欧标插座的夹持簧片，插入时依靠插销圆柱面与簧片的弹性接触导通电流；插销根部嵌入绝缘本体的区域承担插拔力传递，不能仅靠导电销与塑胶孔的过盈固定，因此模型内部可见插销尾部的加宽定位段与压接接线端，装配后由前后壳体合围限位，避免长期插拔后插销松动或后退。外壳前端围绕插销根部形成凸台，插入插座后可遮盖插销外露段，减少手指误触和异物搭接的可能；尾部波纹段选用柔性绝缘材料，在线缆受拉、折弯时逐圈变形，把弯曲应力分散在较长区间，而不是集中在硬壳与线缆的交界位置。

　　结构设计上，插头壳体沿轴向分成主腔体和尾套两部分，主腔体容纳插销端子、导线压接区和内部挡墙，尾套通过环形台阶与主壳衔接。内腔不是简单等径圆筒，而是根据端子高度、导线弯曲半径和防拉脱需求设置筋位；导线进入腔体后需保留自然弯曲余量，压接点附近避免被壳体硬压，防止铜线在压接端根部被剪断。壳体外表面的环状纹理一方面增加手持插拔时的摩擦力，另一方面在潮湿环境下引导表面水膜远离插合面。半剖模型中能看到金属插销、内部端子、绝缘壳体和尾套之间的层次，这对检查装配干涉、评估塑胶壁厚以及规划模具分型面都比较直观。

　　外形尺寸方面，这类插头的关键约束集中在插销直径、插销中心距、插销外露长度、前端法兰外径、尾套过线孔径和整体轴向长度。前端外形必须保证插头能顺利进入插座面板凹腔，不能因加强筋或分型飞边造成卡滞；尾套最小孔径要适配选定电缆外径，过大会失去密封和夹持作用，过小则装配困难并可能压伤线皮。安装边界还包括插头与插座面板之间的贴合面，该面应尽量平整，避免局部顶起导致插合不到位；尾部波纹护套的最大外径需考虑相邻插头密集排布时的间距，不能与旁边开关、插座或设备外壳发生干涉。

　　在工程建模时，金属插销可按导电耐磨件处理，重点保证圆柱面同轴度和端部导入锥度；壳体属于绝缘防护件，壁厚应围绕端子和导线均匀过渡，厚薄突变位置容易产生注塑缩痕和内应力。内部挡墙需把两极接线区域隔开，使导线偏摆时仍保持足够爬电距离；尾套与硬壳连接处要有过渡圆角，避免柔性护套在弯折时被锐边切割。对于需要防水溅的版本，还可在尾套内径、壳体合缝和插销根部增加密封唇边或灌胶槽，使模型不仅体现外观，更能反映端子固定、线缆防护、绝缘隔离和插拔导向的完整结构逻辑。
