双腔拖把柄注塑模具结构设计

　　这套三维结构围绕清洁日用品中拖把连接柄部的批量成型需求展开，采用一模两腔布局，目标是在单台注塑机单次开合循环内同时产出两件带内锥面与外防滑筋的筒状塑件。塑件本体属于细长薄壁回转件，外壁分布多道轴向防滑棱，内部需要形成与拖把杆配合的锥孔，因此成型难点集中在深腔脱模、内外特征同轴度以及长流程充模的均衡性上。

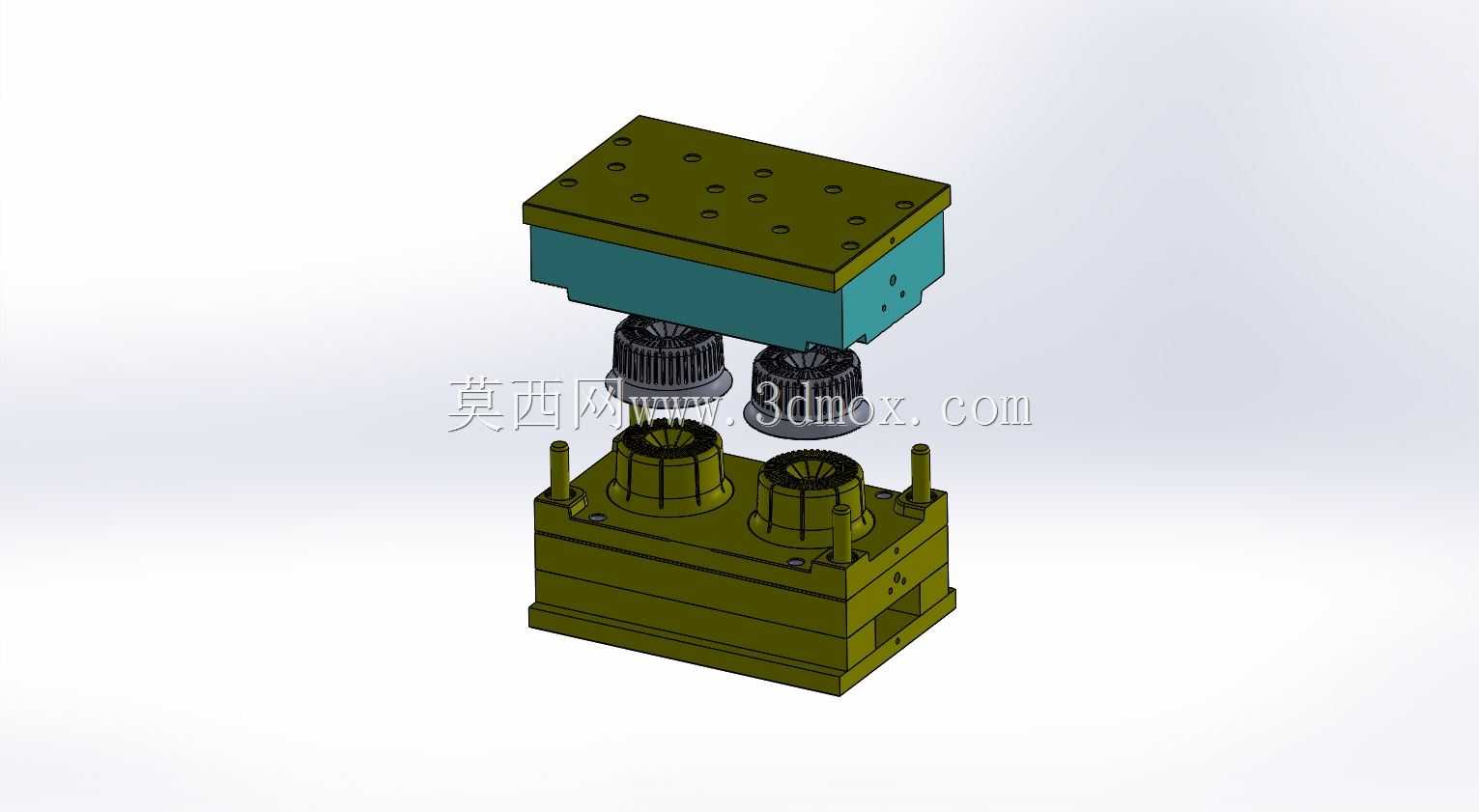

　　从模具总体布置看，定模侧承担塑件外部轮廓和上端面成型，动模侧设置主型芯以构建内锥孔。两腔沿模具中心对称排布，使注射压力在模架内尽量平衡，减少单侧偏载导致的飞边和型芯偏移。型腔镶件采用独立嵌装方式，外形加工、抛光和后期维修均可拆离模板完成；当某一腔出现拉伤或局部磨损时，不必整体报废模板，只需更换对应镶件，这对长期批量生产中的维护成本控制较为关键。

　　浇注系统在两腔之间寻求短流程与对称填充。熔体经主流道进入后，通过分流道分配至各腔，浇口位置选在塑件端面附近，便于填充深腔并降低侧向痕迹对外观的影响。由于筒壁较薄且轴向筋条较多，流道截面需要兼顾压力传递和凝料体积；建模时将流道、冷料井和浇口作为完整凝固路径检查，可提前判断充模末端是否存在滞料、短射或困气区域。

　　脱模方向沿塑件轴线布置。主型芯长度较大，表面需保证足够脱模斜度，尤其内锥面与塑料收缩包紧力直接相关，若斜度过小，顶出时容易产生白痕或拉伤；若斜度过大，则会影响塑件与拖把杆的配合精度。外腔防滑筋同样需要沿开模方向梳理，所有倒扣、突变台阶和文字标识都应在分模前逐一核对，避免侧向抽芯被遗漏。模型中上下模之间的导柱、导套布置在四角区域，用于保证合模时型腔与型芯的重复定位精度。

　　顶出系统采用多点均匀受力的思路。筒状塑件收缩后会包紧型芯，若顶出力集中在单一位置，薄壁端面容易变形，因此顶板带动多根顶杆在塑件端面或加强环附近同步作用，使推出载荷沿周向分散。回程杆、弹簧和顶板导向结构在三维装配中需要检查运动行程，确认顶出时塑件完全脱离型芯，回位时顶杆不与冷却水道、螺钉和镶件发生干涉。

　　冷却回路围绕深腔成型效率设置。定模型腔板和动模芯部均需考虑热交换路径，水道尽量沿塑件轮廓均匀分布，避免靠近浇口处过热而远端冷却不足。对于细长型芯，内部冷却空间受限，可结合隔水板或导热镶件改善中心散热；若芯部温度过高，塑件内表面冷却慢，开模后收缩不均会造成孔径超差或顶出变形。建模阶段应核对水道与顶杆、螺钉、镶件定位面的安全壁厚，防止钻孔贯通。

　　模架部分采用标准板件叠加结构，上固定板、A板、B板、垫铁、顶针板和下固定板依次组成受力框架。分型面选择在塑件端面最大轮廓处，既便于加工，也利于排气和机台锁模力传递。定位环与浇口套按注塑机喷嘴对接关系布置，模具外形尺寸、压板槽位置和顶棍孔需要匹配目标机台规格。吊环孔、撬模槽和限位结构则服务于车间装拆与上机操作。

　　在实际应用中，这类模具面向日用品注塑车间，材料通常选用PP、ABS或类似具备一定韧性和表面成型能力的塑料。拖把柄塑件既要满足外观握持要求，也要保证与金属杆或加长杆的装配强度，因此模具设计不能只关注分模可行性，还需把收缩率、壁厚均匀性、筋条根部圆角和浇口痕迹纳入结构判断。通过完整三维装配，可以直观检查开合模状态下型腔、型芯、流道、冷却、顶出和导向之间的空间关系，为后续加工出图、电极拆分、试模调机提供清晰的结构依据。
