塑料外壳注塑模具三维结构

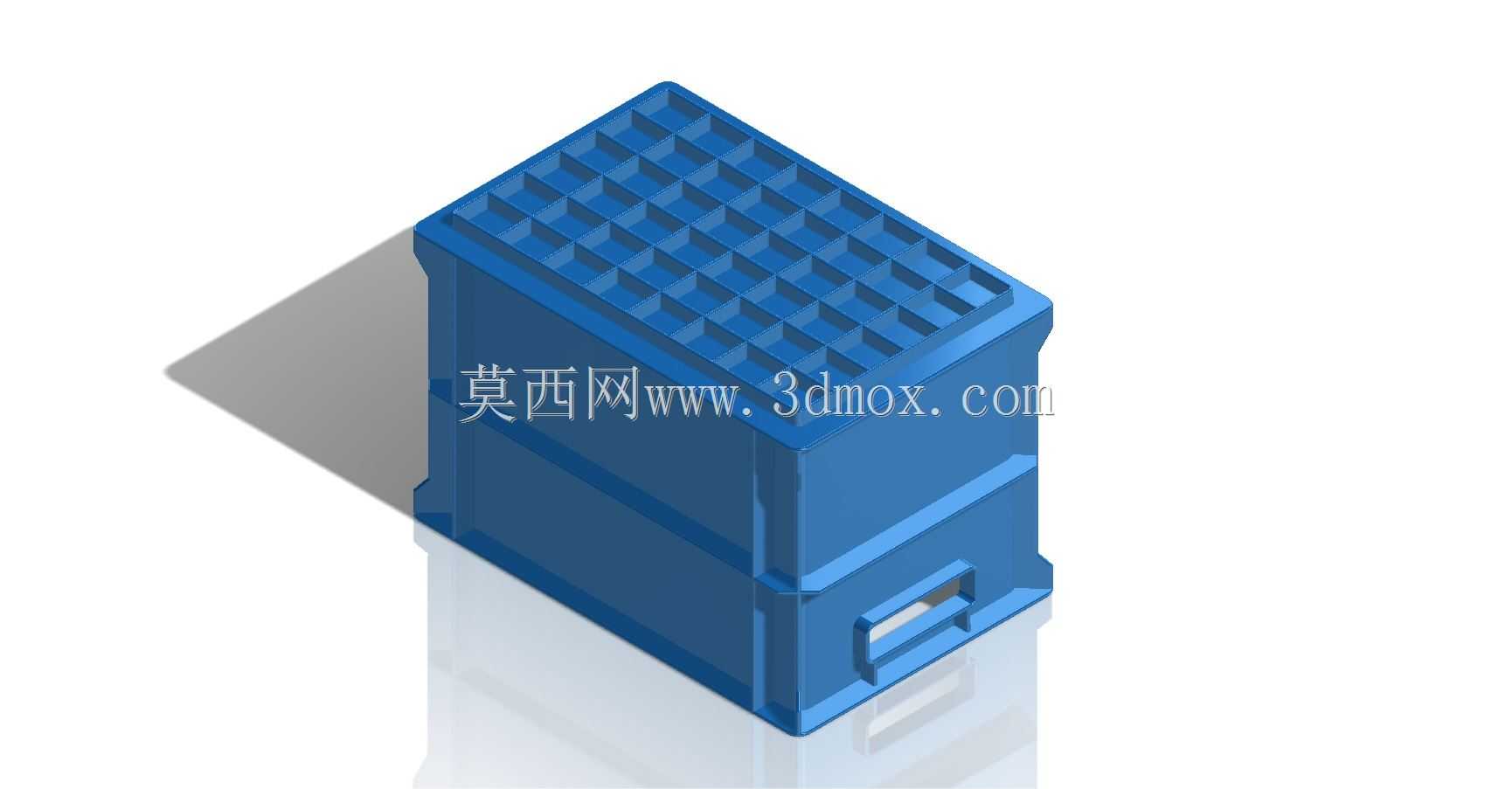

　　这套三维结构围绕塑料壳体类零件的注塑成型展开，模型把成型部分、导向部分、支撑部分和开模合模关系放在同一装配中，能够直接观察模具从外部模架到内部型腔的层级布置。壳体零件本身带有盒状围边、内部加强筋和局部安装结构，成型时需要在有限空间内完成熔融塑料填充、保压、冷却和脱模，因此模具设计不能只看产品外形，还要把壁厚变化、筋位收缩、顶出平衡和分型面走向一起考虑。

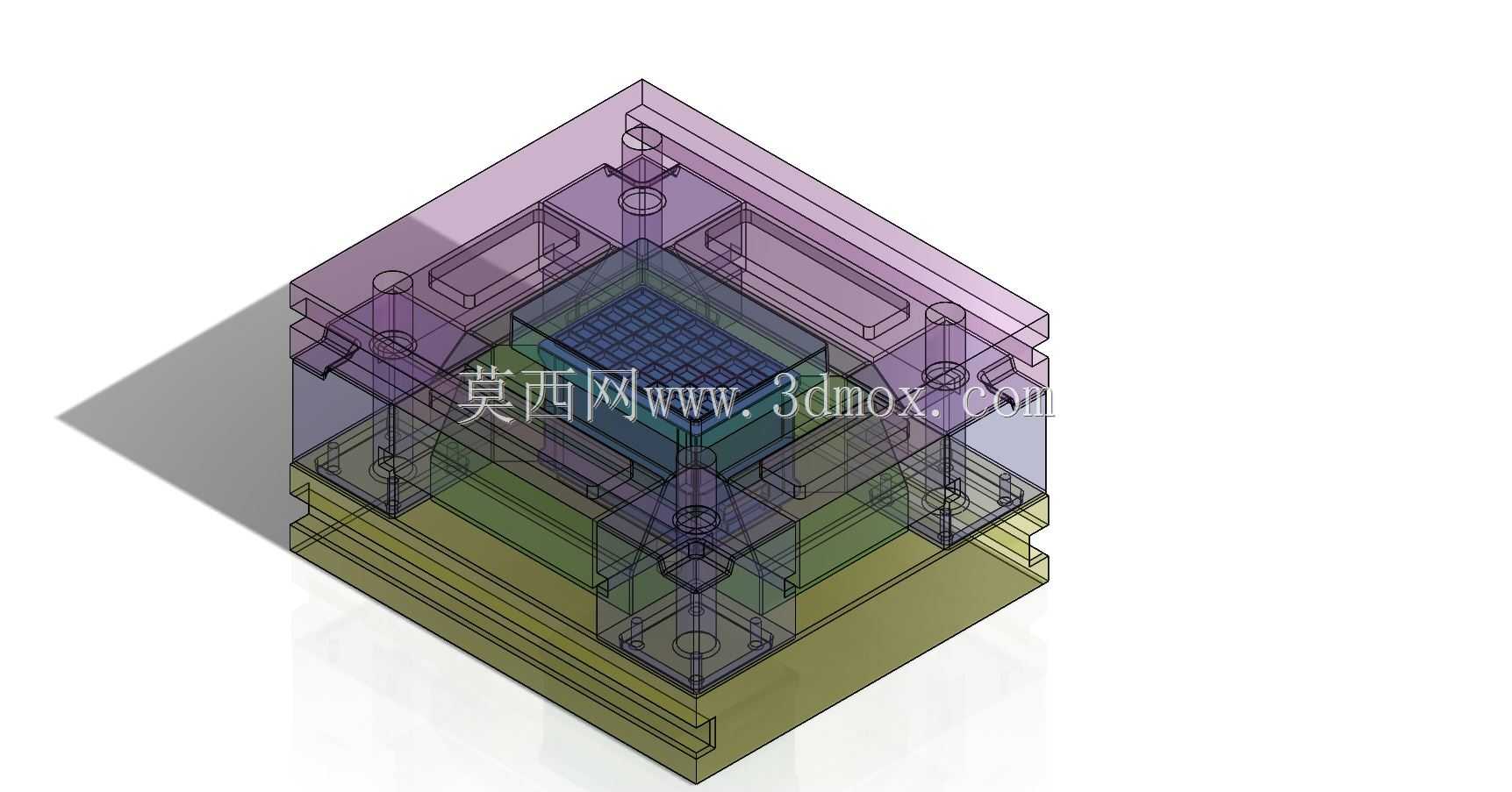

　　从实际生产场景看，这类模具多用于电子电器外壳、仪表盒、小型设备护罩或通讯终端壳体的批量制造。产品外观面通常要求平整、少熔接痕，内部则承担安装、限位和支撑作用，所以型腔侧需要保证表面连续性，型芯侧要准确还原筋位、柱位和凹槽。模型中透明化展示的各层板件，可以看出定模、动模、支承和紧固件之间的相对位置，也能看到成型区域在整副模具中的占比。设计时先依据壳体三维形状确定分型线，再把分型面延伸到模架边界，使模具在闭合时形成可靠封胶面，避免飞边和跑料。

　　内部结构的重点在于型芯与型腔的配合。壳体侧壁较深，若脱模斜度不足，开模时容易拉伤表面；若斜度过大，又会影响产品装配尺寸。因此围边、筋条和安装柱都需要结合材料收缩率预留尺寸，并在高度方向设置合理锥度。深腔区域的排气也不能忽视，塑料熔体快速进入型腔时，角落和筋位末端容易困气，模型在分型面、镶件拼合和局部排气槽位置上需要留出通道，使气体在填充末端顺利排出。

　　冷却回路布置直接影响成型周期和壳体变形。盒状零件底部与侧壁厚度不一致，冷却速度差异会造成内应力，严重时出现翘曲。结构设计中应让冷却通道尽量贴近成型面，并保持与型腔、型芯之间均匀距离；对细小深筋区域，普通水路难以到达时，可通过镶件传导、冷却棒或局部热传导材料改善散热。模型中多层板件和成型零件的空间关系，为校核水管接头、密封圈、顶杆和螺钉是否干涉提供了直观依据。

　　顶出系统需要结合壳体包紧力分布。深腔塑料件在冷却后会抱紧型芯，顶出力若集中在某一侧，容易使壳体发白、变形甚至顶穿。布置推杆时应优先靠近型芯包紧力较大的侧壁、柱位和加强筋底部，并保持顶出节奏同步。对于外观要求高的外表面，推杆位置应尽量放在产品内侧或非外观面；若必须经过可见区域，则需要在产品设计阶段提前隐藏印记。模型中可通过动模侧空间检查推杆长度、顶板行程和回针位置，避免顶出时与其他机构冲突。

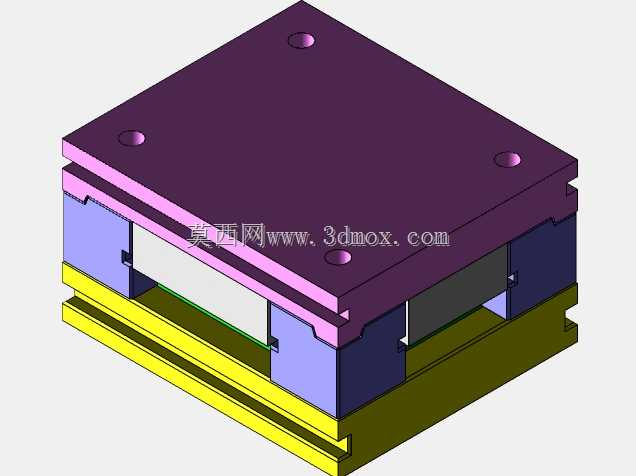

　　模架选择方面，外形尺寸要满足型腔外缘到模板边的安全距离，还要给导柱、导套、螺钉、定位环和冷却接头留出安装边界。壳体投影面积决定锁模需求，模板厚度则要承受注射压力而不产生过大挠曲。若型腔偏置，模具受力中心会偏离设备射胶中心，导致涨模不均；因此在布局时应尽量让成型投影中心与注塑机中心接近。安装边界还包括模具吊运、码模槽、顶出孔和开模行程，这些因素在三维装配中比二维图纸更容易发现冲突。

　　导向与定位结构保证动定模反复闭合后仍能维持型腔位置精度。导柱导套承担大体导向，深腔和精密配合区域则可增加锥面定位或分型面锁止结构，以减少侧壁错位。对于壳体边缘薄、封胶面窄的部位，定位刚度不足会造成壁厚不均。模型通过分层透明显示，把产品、镶件、模架和运动件之间的关系表达清楚，便于在设计评审时检查拆装顺序：先确认产品能否顺利脱模，再检查镶件是否可加工、可固定、可冷却，最后核对整副模具能否装入目标注塑设备。

　　加工视角下，复杂筋位和深腔区域常拆分为镶件，这样既能降低整体刀具加工难度，也便于抛光、维修和排气。镶件分割线应尽量避开外观高光面，并与塑料流动方向和分型结构相协调。固定方式要可靠，不能在注射压力下产生位移；配合过紧会增加装配难度，过松则可能进入塑料飞边。通过三维模型可以提前发现刀具长度不足、清角困难、螺钉头干涉和冷却孔穿腔等问题，从而在投产前修正结构。

　　整体来看，这副模具的核心不是单纯复刻塑料外壳，而是把产品成型工艺转化为可加工、可装配、可稳定生产的机械结构。壳体的每一处侧壁、筋位和柱位都会影响填充、冷却、收缩和顶出；模架的每一块板、每一根导柱和每一条冷却通道，又决定模具在设备上的运行边界。通过完整三维装配进行干涉检查和动作推演，可以在制造前把分型、脱模、温控和安装问题暴露出来，减少试模阶段的反复修改。
