该套模具面向拖把卡帕克类塑胶零件的批量注塑生产,属于日用品与清洁工具零部件成型工装。整体结构采用上下模对合布局,上模板设置主浇口与定位孔,用于与注塑机定模侧安装板及射嘴中心对正;下模板布置成型型腔、侧抽芯组件及顶出相关结构,能够在一次合模循环中完成带环形侧壁、内部卡扣和复杂筋位零件的成型。

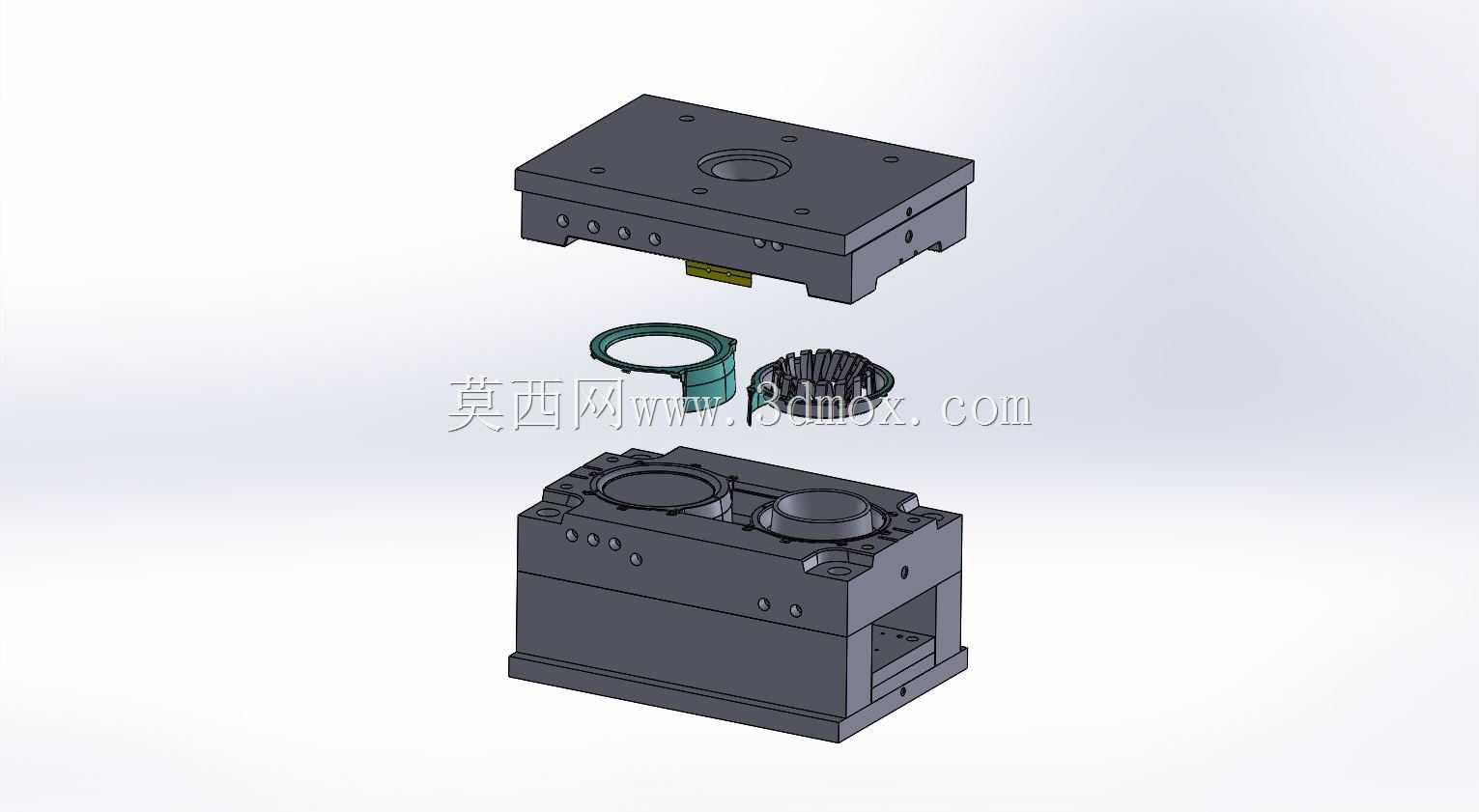

从实际生产场景看,这类模具通常安装在中小型卧式注塑机上,适配拖把连接座、卡箍或旋转接头类塑件。零件外观带有环形包覆结构,内部存在多道放射状加强筋和卡扣特征,单纯依靠上下开模无法顺利脱模,因此模具在型腔侧面设置了抽芯机构。图中绿色环件对应侧向成型或滑块导向区域,黑色齿状零件体现了内部筋位、齿槽或卡爪的成型轮廓。开模时,动定模先沿主分型面分离,侧抽芯机构在导滑和锁紧结构作用下退出塑件侧向倒扣,随后顶出系统将塑件从型芯侧平稳推出,避免环形薄壁件因顶出力不均产生白痕、变形或拉伤。
结构设计上,上模部分以平板式模架为基础,顶面保留注塑机压合和定位所需孔位,中央浇口区域对应熔体进入型腔的主通道。模板侧面分布多个螺钉孔、销孔和冷却或工艺孔,既保证模架刚性,也为水路布置、装配定位和后期维护留出空间。下模部分高度较大,内部容纳型芯、滑块、斜导柱或等效抽芯元件,外侧开设窗口和连接孔,便于观察机构运动、安装顶出部件以及清理飞边。分型面围绕塑件轮廓设置,在环形边缘和筋位交汇区域需要重点控制贴合精度,防止注塑压力作用下产生溢料。
成型零件的壁厚变化和筋位密集程度对模具冷却提出较高要求。环形侧壁区域冷却不均会导致塑件收缩不一致,表现为圆度偏差、卡扣尺寸漂移或装配后卡滞。设计时需要在型芯和型腔附近合理布置冷却回路,使模温在连续生产中保持稳定;对于深筋和细小齿槽位置,则要兼顾排气与加工可达性,避免熔体填充末端出现困气、烧焦或缺胶。浇口位置宜选在不影响外观和装配的区域,并通过流道平衡保证塑料充模流动顺畅,减少熔接痕对卡扣强度的影响。
安装边界方面,模具外形呈矩形箱式结构,上模板平面用于定模侧固定,下模底部及侧面需要预留注塑机动模板、顶棍孔和码模槽的对应空间。吊装、合模和维护时,模板四角及侧面的螺钉孔可作为装夹和拆卸参考;侧向滑块运动方向上不得与机床拉杆、安全门或周边取件机械手发生干涉。模具厚度、开模行程和顶出行程需匹配塑件高度加上抽芯退出距离,尤其环形塑件脱模时要保证塑件完全离开型芯后再由机械手或人工取件。
在三维建模过程中,应先依据塑件成品尺寸建立收缩率补偿后的型腔型芯,再围绕拔模方向检查倒扣区域。侧向抽芯滑块的锁紧面、导滑面和退出行程需要单独校核,确保滑块在合模时承受注塑压力不后退,开模后不遮挡塑件取出路径。顶针布置应避开外观面和薄弱筋位,优先选择在骨位根部、凸台边缘或受力稳定区域,使顶出力均匀传递。模架各板件之间的螺钉、销钉、导柱导套应保持明确装配关系,冷却水道与顶针、螺钉、滑块槽之间需检查最小安全距离。
该模型完整呈现了拖把卡帕克塑件从型腔成型、侧向抽芯到开模取件的核心结构逻辑,可用于日用品注塑模具方案评审、抽芯机构学习、模架布局参考以及注塑工装结构校核。
