双腔拖把柄注塑模具爆炸结构

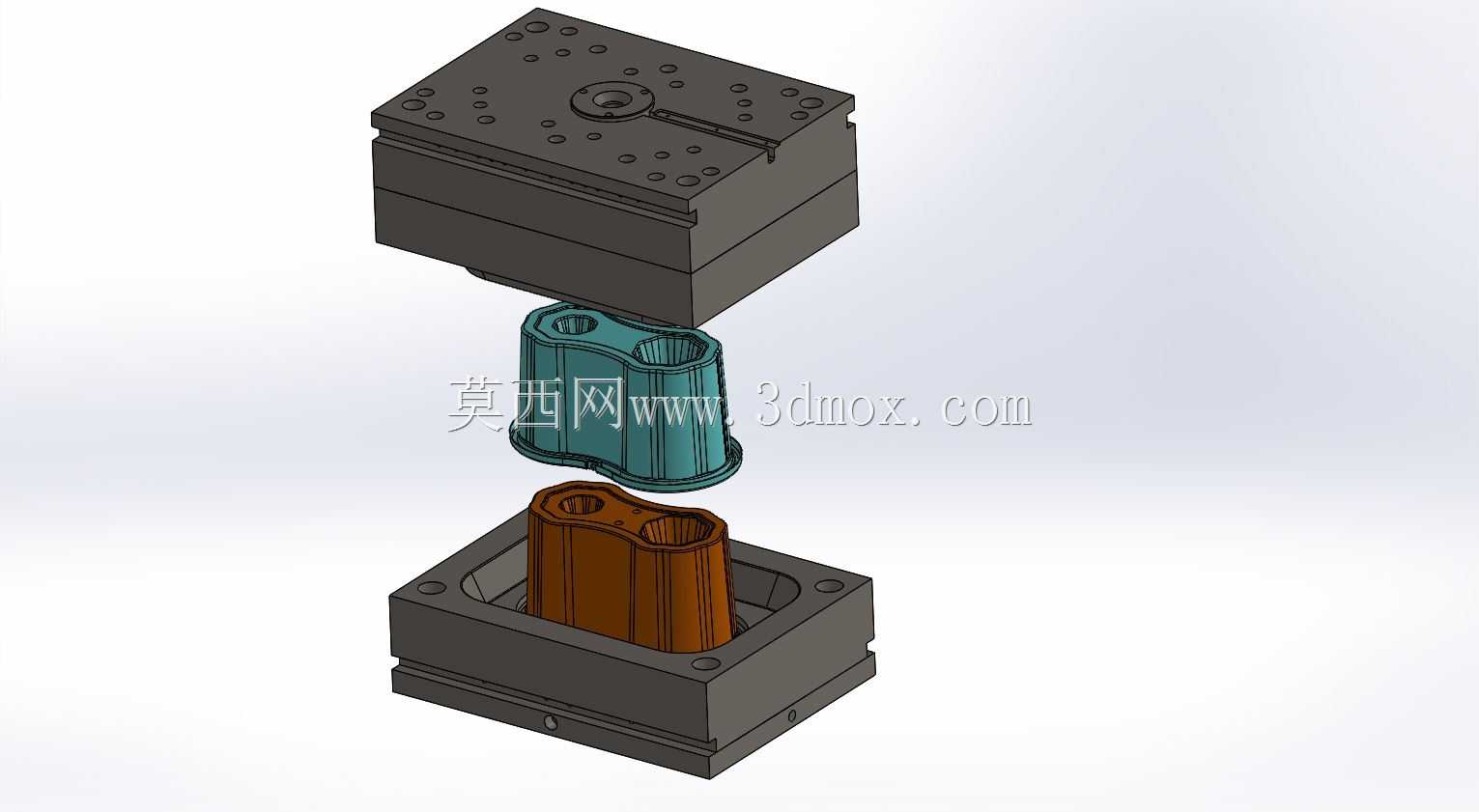

　　这套三维结构展示的是用于成型拖把连接柄类塑件的注塑模具，模型以爆炸视图呈现，能够清楚看到上模固定板、型腔镶件、型芯镶件和下模模架之间的相对位置。塑件外形为双联筒状结构，侧壁带有连续起伏的加强轮廓，内部需要由深腔型芯完成成型，因此模具在脱模方向、冷却布置和镶件固定方面都具有典型的深腔日用品模具特征。

　　从实际生产场景看，该类模具主要安装在卧式注塑机上，用于批量生产清洁工具中的塑料握持件或连接套。拖把柄在使用中要承受推拉、扭转和反复装拆带来的载荷，塑件不能只满足外观成型，还需要保证筒壁厚度均匀、根部过渡圆滑、开模后不变形。模型中将成型部分独立成镶件，正是为了便于加工深腔、抛光内表面，并在量产磨损后单独维修或更换，而不必整体报废模架。

　　上模板表面布置了多组安装孔和定位孔，孔位围绕型腔区域分布，既承担与注塑机固定板及热流道或浇口系统的连接，也用于保证模板合模时的重复定位。模具外形采用矩形模架，边角区域预留紧固螺钉位置，中部集中布置成型零件。这样的布局有利于承受锁模力，使注射压力在分型面上均匀传递，减少局部飞边。对于深筒形塑件，分型面选择在塑件最大轮廓处，能够降低开模阻力，并让侧向外形尽量由上下模直接成型。

　　中间青绿色部件为型腔侧成型镶件，其内腔轮廓直接决定拖把柄外部的波浪形侧壁和端口形状。该镶件外形被加工成与模框匹配的安装基准，周围留出封胶和承压面。设计时需要重点控制型腔圆角、拔模斜度和表面纹理。外壁若存在倒扣，会在开模时拉伤塑件；若拔模过大，又会影响产品外形尺寸。因此在三维建模阶段，需要沿开模方向逐段检查截面，确认所有外表面均可顺利脱离型腔。

　　下方棕褐色部件为型芯侧成型镶件，两个并列高芯构成塑件的内部空腔。深型芯在注射时受到塑料熔体的包紧力较大，开模瞬间容易产生偏心或顶出不平衡，因此型芯根部需要足够的支承面积，并与下模框形成可靠定位。型芯内部通常需要布置冷却回路，尤其在深腔底部，冷却不足会导致塑件内壁收缩不均、脱模温度过高和批量周期延长。模型虽然以结构展示为主，但在工程细化时，冷却水道应尽量沿型芯高度方向靠近成型面，同时避开顶杆、螺钉和薄弱区域。

　　下模部分采用带围边的模框结构，型芯镶件沉入框内，四周由模架承受侧向压力。底部模板设置螺钉孔和定位结构，用于将型芯组件压紧在动模侧。塑件为双联布局，两个腔位同步成型可以提高单次注射产出，但也要求浇注系统在两个型腔之间实现平衡填充。若采用冷流道，浇口宜设置在塑件端面或便于去除的位置；若采用热流道，则需要在型腔板上方预留喷嘴和加热元件空间。无论采用哪种方式，都要避免熔接痕出现在手柄受力明显的区域。

　　脱模机构在这类深腔模具中十分关键。塑件包裹型芯的面积较大，单靠少量顶针容易造成端面顶白或筒体变形。实际设计时通常结合套筒顶出、顶板顶出或多顶杆分布顶出，使顶出力作用在刚度较好的端面和加强部位。顶出行程必须大于塑件型芯深度，并预留取件空间；回针、导柱和限位结构需要在合模时先于型腔接触，防止镶件碰撞。三维装配中应检查顶出元件与冷却水道、螺钉孔、型芯轮廓之间的干涉关系。

　　模具的安装边界主要由矩形模架长宽、模板厚度、开模行程和注塑机拉杆间距决定。上机前需核对定位环直径、浇口口位置、顶出孔分布以及模具总厚度是否落在注塑机允许范围内。由于该模型成型的是长筒状塑件，设备开模行程不仅要满足模具分开，还要留出塑件从型芯上脱出的距离。吊运和装夹方面，模板侧面应预留吊环孔，模架重量集中在上下两块钢板及镶件区域，安装时需保证分型面与机床模板平行。

　　从结构设计思路看，该模具把标准模架、定制型腔、深腔型芯和成型塑件分层表达，便于工程师检查合模顺序、封胶面、拔模方向和零件加工关系。型腔镶件采用整体式结构，可以提高外表面一致性；型芯部分则强调根部固定与冷却效率。对于日用品注塑件而言，这种结构兼顾了制造成本、维修便利性和批量生产稳定性。后续细化时，还需要围绕浇口填充、排气槽、冷却时间、顶出平衡和钢材热处理进行系统校核，使模具从三维结构方案转化为可稳定投产的工装。
