四腔潜伏式浇口注塑模具结构

项目分类:注塑模图纸 发布时间:2022-06-09 ID:650529
  • 四腔潜伏式浇口注塑模具结构
  • 四腔潜伏式浇口注塑模具结构

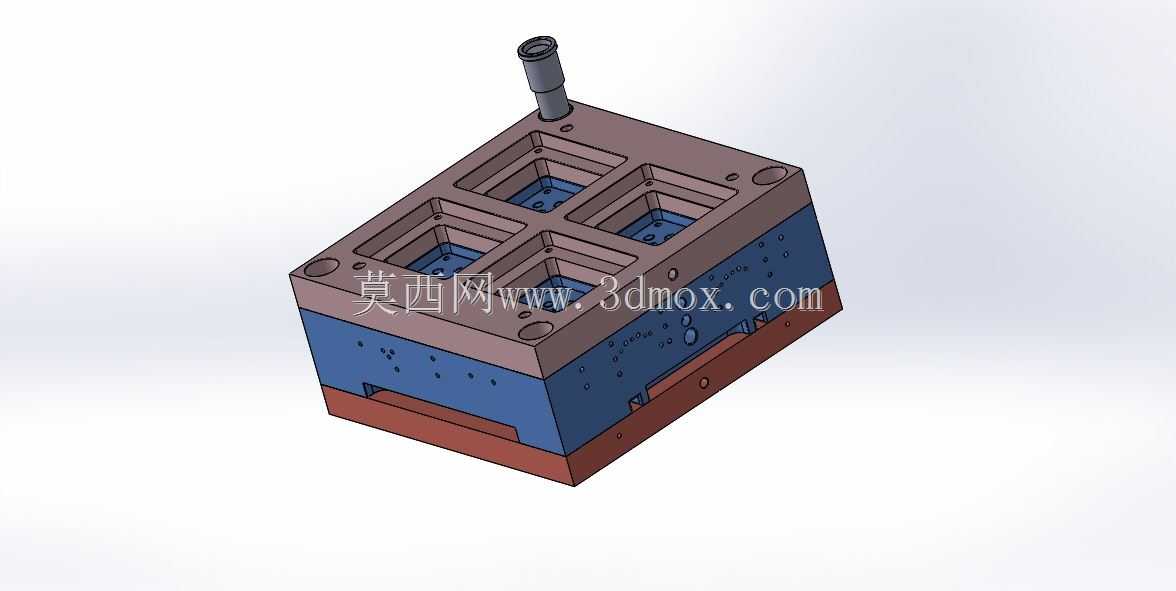

  这套模具结构面向小型盒形塑件的批量注塑生产,整体采用一模四腔布局,四个型腔在分型面上呈矩阵排列,适合外形规则、侧壁带有一定深度、批量需求稳定的塑料壳体类零件。模具在设计时把成型效率、浇口痕迹控制、开模取件和冷却均衡放在同一层级考虑,而不是单纯堆叠型腔数量。从结构层次看,模具由定模侧、动模侧、型腔镶件、型芯镶件、导向定位部件、浇注系统和冷却通道等部分组成。上部模板承担型腔成型与进料分配功能,下部模板承载型芯、顶出及安装连接结构,外侧可见的多层板件通过螺钉和定位件组合,保证合模时各成型面的相对位置稳定。

  浇注方式采用潜伏式浇口思路,进料点隐藏在塑件侧壁或边缘附近,熔体经流道后以斜向通道进入型腔。这种处理方式在盒形件生产中比较实用:开模时浇口凝料可随模具动作自动拉断,塑件外观面上不会留下明显的侧向进胶痕迹,后续人工修剪工作量较小。四个型腔共用主流道并通过分流道分配熔体,流道布置需要兼顾充填距离和压力损失。矩阵式型腔使各腔到主流道的路径较容易做到均衡,短边与长边方向的流道截面转折应尽量平滑,避免局部滞料或剪切过热。对于盒形壳体,熔体进入型腔后优先沿侧壁和底部扩散,浇口位置不宜正对深筋或薄边,否则容易产生喷射、困气或局部充填不足。

  成型零件采用镶拼式结构,型腔区域在模板内形成凹腔,型芯区域对应盒体内部空间。镶件拆分不仅便于深腔加工和抛光,也有利于后期维修更换。盒形塑件的边角通常需要设置圆角过渡,以降低应力集中并改善塑料流动;型芯侧壁则要根据材料收缩率、塑件深度和顶出方式预留脱模斜度。若内壁带有加强筋或安装柱,筋位厚度应控制在主壁厚的合理比例内,防止背面缩痕;柱位根部可加圆角并在必要处设计镶件排气,避免短射和烧焦。

  冷却系统围绕四腔均衡布置,模板侧面的水路接口对应型腔与型芯周边的冷却通道。上部型腔侧和下部型芯侧都需要带走热量,不能只依赖模板自然散热。水路排布应尽量贴近成型轮廓,同时与螺钉孔、顶针孔、流道和镶件边界保持安全距离。对于四个对称型腔,冷却回路宜采用并联或对称回路,使各腔在相同周期内获得接近的模温。若某一腔冷却明显滞后,会造成制件收缩不一致、顶出变形或周期被迫延长。深腔部位的型芯冷却难度较高,实际设计中可通过隔水板、喷管或铍铜镶件增强热量导出,尤其在盒底较厚、型芯体积较大时更应重视。

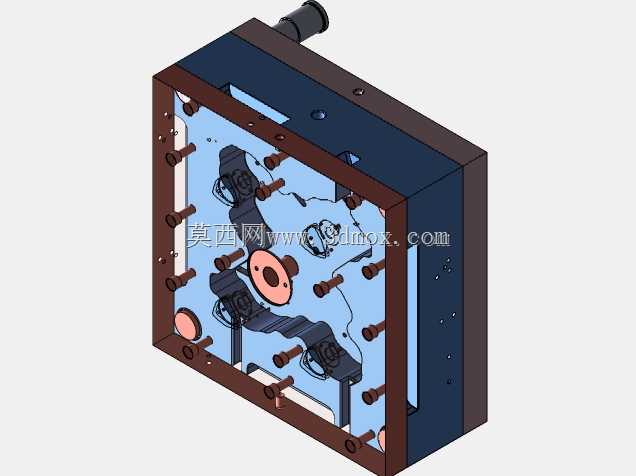

  顶出与开模方向沿模具轴线布置,盒形件包覆型芯的面积较大,顶出力需要均匀分布在塑件刚性较好的边缘、底部或加强结构附近。顶针位置不能过分依赖薄壁区域,以免顶白、顶穿或使盒体翘曲。潜伏浇口拉断后,流道凝料与制件需要分别脱落,因此顶出系统要同时考虑制件和料把的释放顺序。模具四角设置导柱导套,保证多层模板反复合模时的对中精度;分型面周边还需设置锁模承压面,避免注塑压力作用下型腔偏移。

  安装边界方面,这类模具整体外形接近矩形块体,厚度方向由定模板、动模板、垫块和顶出空间叠加形成。上机前需核对注塑机拉杆间距、最大模厚、最小模厚、开模行程和顶出行程。四腔模具的投影面积决定锁模力需求,计算时不能只按制件净重估算,还要把流道投影面积和型腔平均压力纳入。顶部主流道与机器喷嘴对接,定位环和浇口套尺寸需匹配设备炮嘴规格;侧向水路、螺钉和吊环位置不能与机床安全门、机械手取件轨迹干涉。

  在自动化生产场景中,四腔布局能够配合机械手一次取出多件产品,潜伏浇口又减少了后处理工序,适合电子外壳、日用塑料盒、小型收纳件和通讯附件类制件的连续成型。结构设计时还应在型腔末端、深筋和汇合处安排排气,分型面排气槽深度需依据塑料流动性控制,既要让气体迅速排出,又不能产生飞边。整体来看,该模具的核心不在于复杂外观,而在于多腔均衡、浇口自动切断、冷却同步和稳定顶出之间的协调。
