花形外壳双铃复古机械闹钟结构设计

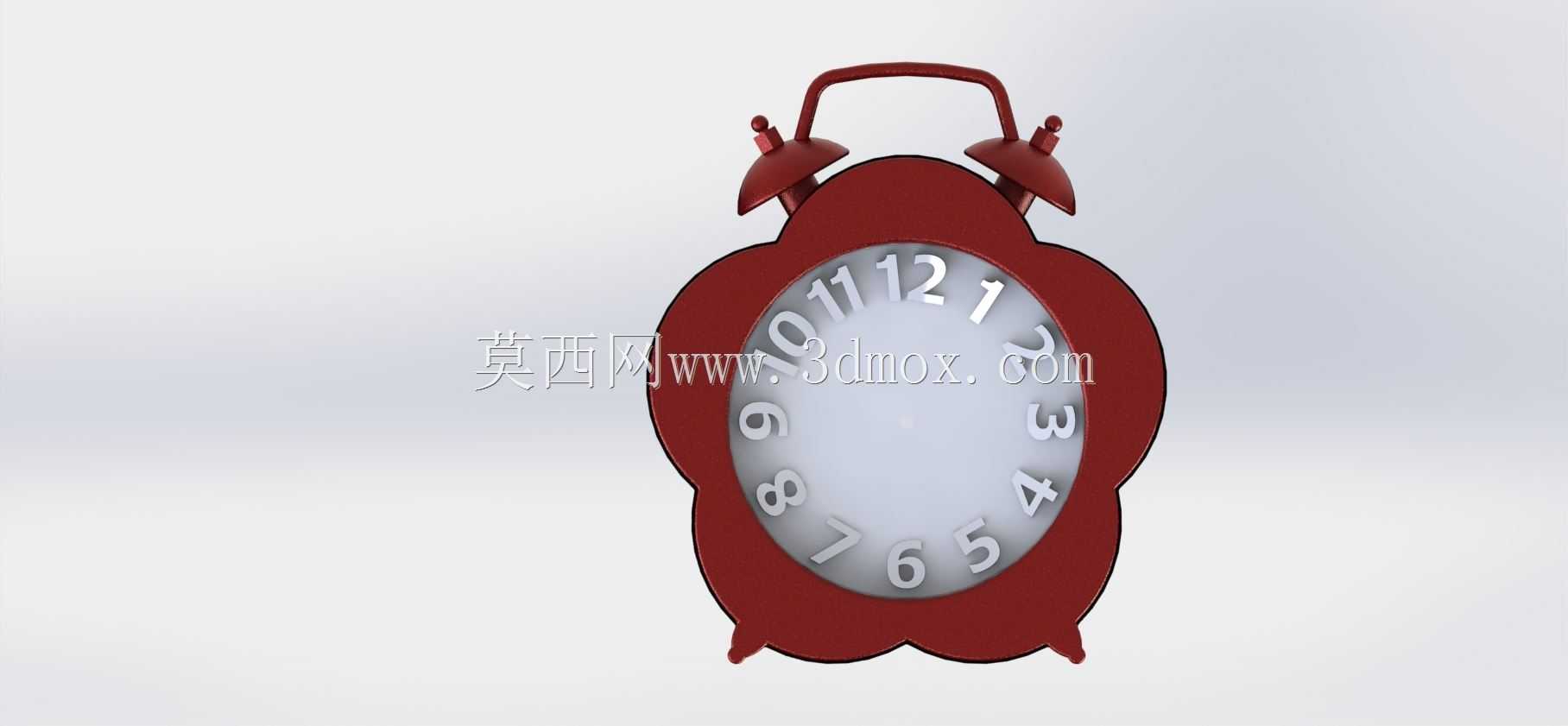

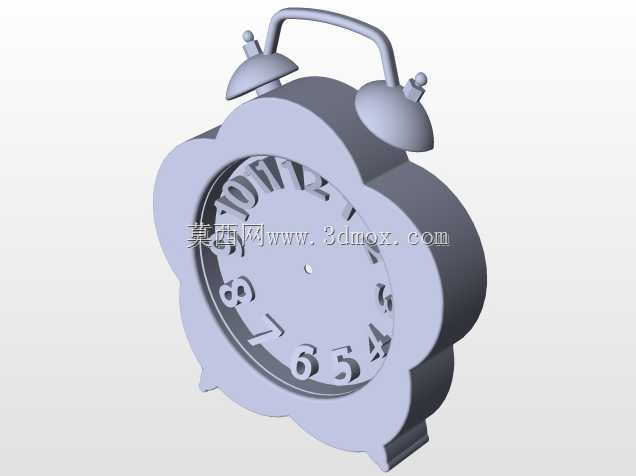

　　日常家居场景里的计时类产品，花形轮廓的双铃闹钟是兼顾实用功能与桌面装饰属性的典型品类，区别于常规圆形外壳的闹钟设计，这款产品的外轮廓采用四瓣花形的曲面造型，在建模阶段需要先完成轮廓曲线的曲率连续约束，避免曲面拼接处出现棱线突兀的问题，外壳壁厚控制在1.8mm，采用ABS注塑成型的工艺预留拔模斜度，外壳背部预留电池仓与时间调节旋钮的安装位，安装边界需要匹配标准五号电池的仓体尺寸，调节旋钮的突出高度控制在8mm以内，避免放置时出现重心偏移倾倒的问题。顶部的双铃结构采用对称式布局，铃体为冲压成型的金属薄壳结构，铃锤的摆动行程需要做限位约束，避免敲击时出现偏位导致铃声音量不均，提手部分采用与外壳同材质的弧形结构，

　　两端通过卡扣结构与外壳顶部的安装柱配合，不需要额外螺丝固定，减少装配工序。钟面的数字刻度采用浮雕式凸起结构，高度0.3mm，印刷时可以直接对位，不需要额外的贴纸贴合工序，指针部分采用轻量化的薄金属片结构，时针与分针的转动轴同轴度公差控制在0.05mm以内，避免走时过程中出现指针蹭到钟面玻璃的问题，玻璃面罩采用透明PC材质，边缘做圆角包边处理，与外壳的配合间隙控制在0.2mm，既方便装配拆卸，也能避免灰尘进入机芯内部。这类闹钟的实际使用场景覆盖卧室床头、书房桌面、儿童房装饰等多个场景，设计时除了走时精度的机芯选型匹配，外形的差异化是产品辨识度的核心，花形外壳的曲面过渡需要做圆角处理，所有外边缘的R角不小于2mm，

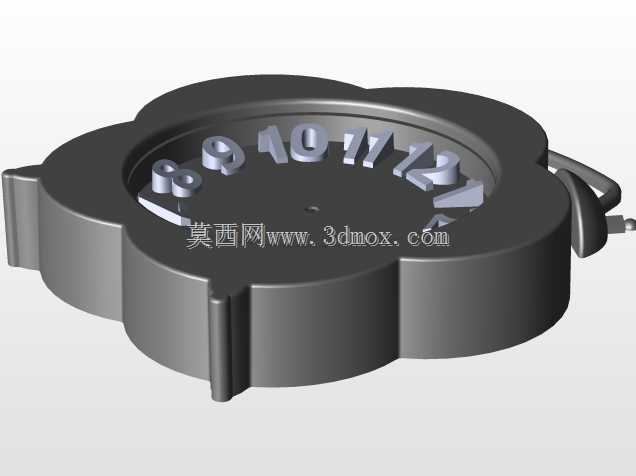

　　避免日常使用时的磕碰划伤问题，底部的三个支撑脚采用等距三角布局，每个支撑脚的接触面积不小于15平方毫米，放置在木质、玻璃等光滑桌面时可以搭配防滑胶垫，提升放置稳定性。建模过程中需要先拆分各个零部件的装配层级，外壳作为主体承载件，需要预留机芯的安装卡槽，卡槽的定位尺寸与标准石英机芯的安装孔位完全匹配，不需要额外做定制化的机芯开模，有效降低生产端的成本，铃体与提手的安装柱在外壳注塑时一体成型，柱体根部做加强筋结构，避免提拿时出现柱体断裂的问题。钟面的刻度布局需要严格遵循圆周等分规则，12个数字刻度的圆心分布在直径72mm的分度圆上，数字字体采用无衬线的粗体造型，远距离识别时清晰度更高，指针的长度需要匹配刻度的分布范围，

　　分针尖端距离刻度边缘预留1mm间隙，避免转动时剐蹭刻度凸起。背部的时间调节旋钮与闹铃开关采用分区布局，调节旋钮在左侧，闹铃拨杆在右侧，操作时不会出现误触的问题，电池仓的仓盖采用滑扣式结构，仓盖与外壳的配合面做错位止口，避免电池漏液时液体渗入机芯区域。这类产品的结构设计不需要复杂的传动机构，核心在于外观曲面的流畅度与零部件装配的公差匹配，建模时需要反复校验各个配合件的干涉问题，尤其是铃锤摆动的全行程范围内，不能与外壳内壁、提手结构出现碰撞，闹铃触发时的锤体摆动频率设定在每秒3次，敲击铃体的力度通过弹簧预紧力调整，保证铃声音量在40-60分贝区间，既可以起到唤醒作用，也不会出现音量过大造成的惊扰。外壳的表面处理可以做哑光磨砂质感，不容易残留指纹与划痕，红色的外壳配色搭配白色钟面，视觉对比强烈，读时清晰，整体产品的总高度控制在160mm，宽度120mm，厚度60mm，属于小型桌面摆件的尺寸范畴，不会占用过多桌面空间，同时花形的造型相比常规圆形闹钟更具装饰性，即使不使用时也可以作为桌面软装的搭配物件。
