缝纫设备铰接式塑料连接支座

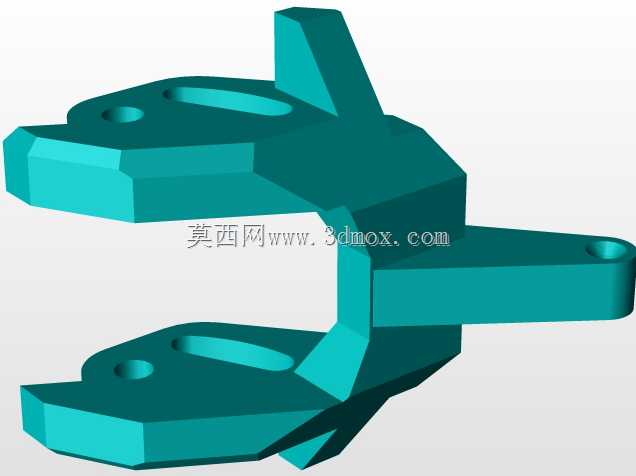

　　这款异形塑料铰接支座属于缝纫设备配套的功能结构件，整体采用注塑工艺成型，主体为青绿色工程塑料材质，结构上集成了铰接孔位、卡扣定位面、多组安装贴合面与限位凸台，主要承担缝纫设备内部连杆机构的铰接支撑、动作导向与部件定位作用。在工业缝纫设备的高速往复运行工况下，这类塑料铰接件替代传统金属冲压支座，既能够降低整机运动部件的自重，减少连杆往复动作带来的惯性冲击，还可以依托工程塑料自身的自润滑特性，降低铰接转轴转动过程中的摩擦损耗，无需频繁加注润滑脂，适配服装加工厂连续长时间生产的使用需求。

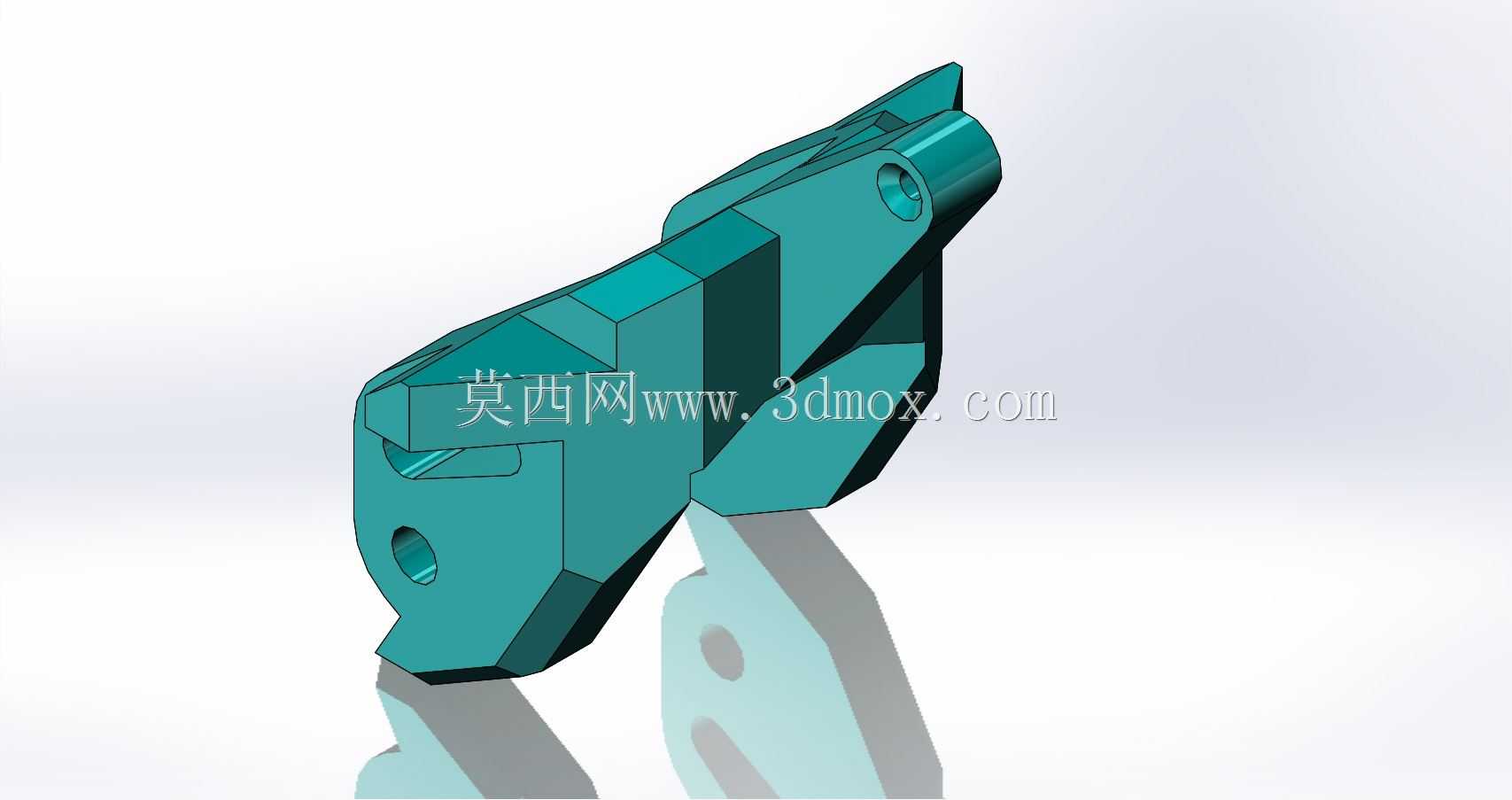

　　从实际装配场景来看，该支座安装在缝纫设备机头内部的连杆传动区域，一侧的通孔用于穿入铰接销轴，和相邻的传动摆臂形成转动副，支座侧面预留的多组平面与卡槽，分别对应设备内部钣金机架的定位面、相邻塑料护罩的卡扣位以及传动连杆的行程避让空间。设计阶段没有采用规则块状的支座构型，而是顺着连杆摆动的运动包络线切削出多处斜向避让面，既避免摆臂大角度摆动时和支座发生运动干涉，也尽可能去除了非受力区域的多余材料，控制注塑件的成型周期与材料消耗。

　　结构设计层面，支座的两个铰接孔位周边做了局部加厚处理，孔壁预留了足够的壁厚余量，避免销轴长期反复转动磨损后出现孔位扩孔、铰接松旷的问题；支座外侧的多处棱角做了斜向切边处理，一方面对应注塑模具的拔模斜度要求，保证零件注塑完成后可以顺利从模腔中顶出，避免侧壁出现拉伤拖白的缺陷，另一方面也消除了零件装配过程中锋利棱边划伤装配工人、刮蹭相邻线材护管的隐患。零件底部的异形支撑面并非平面结构，而是对应配套安装基座的曲面轮廓做了仿形贴合，装配时支座可以直接卡入基座的定位槽内，不需要额外设计复杂的可调定位结构，装配工人仅需对准卡扣压入即可完成预固定，后续穿入销轴锁止后就可以完成整个铰接单元的装配，大幅提升整机流水线的装配效率。

　　从受力特性来看，该零件在设备运行过程中主要承受摆臂传递的周期性交变载荷，载荷方向沿着铰接孔的径向反复变化，因此建模时在孔位和主体连接板的交接位置设计了平滑的过渡圆角，避免应力集中导致塑料件在长期交变载荷下出现开裂断裂。零件上的几处镂空凹槽并非减重设计，而是对应注塑成型过程中的熔接痕避让与冷却水路布局，通过均匀控制各处壁厚，避免零件壁厚差异过大导致注塑后出现缩痕、翘曲变形，保证铰接孔的同轴度与安装面的平面度满足装配公差要求。

　　在安装边界方面，该零件的整体外轮廓完全处于机头内部的预留安装空间内，所有向外延伸的凸台都没有超出相邻护罩的内壁边界，后期设备维护拆解铰接连杆时，只需抽出销轴即可将该支座从定位槽中取出，不需要拆解周边的其他传动部件，售后更换的操作门槛很低。这类塑料铰接件也可以通用到同类往复式连杆传动的轻工设备中，比如小型纺织机械、包装送料机构的铰接点位，只要铰接轴径、安装定位尺寸匹配，就可以直接替换使用，依托工程塑料的减震特性，还能降低传动机构运行过程中的碰撞噪音，改善车间生产的作业环境。建模过程中所有配合面的公差都按照注塑件的经济加工精度设定，既不需要后续二次机加工就可以满足装配要求，也给模具的修模调整预留了合理的余量，缩短配套零件的开发验证周期。
