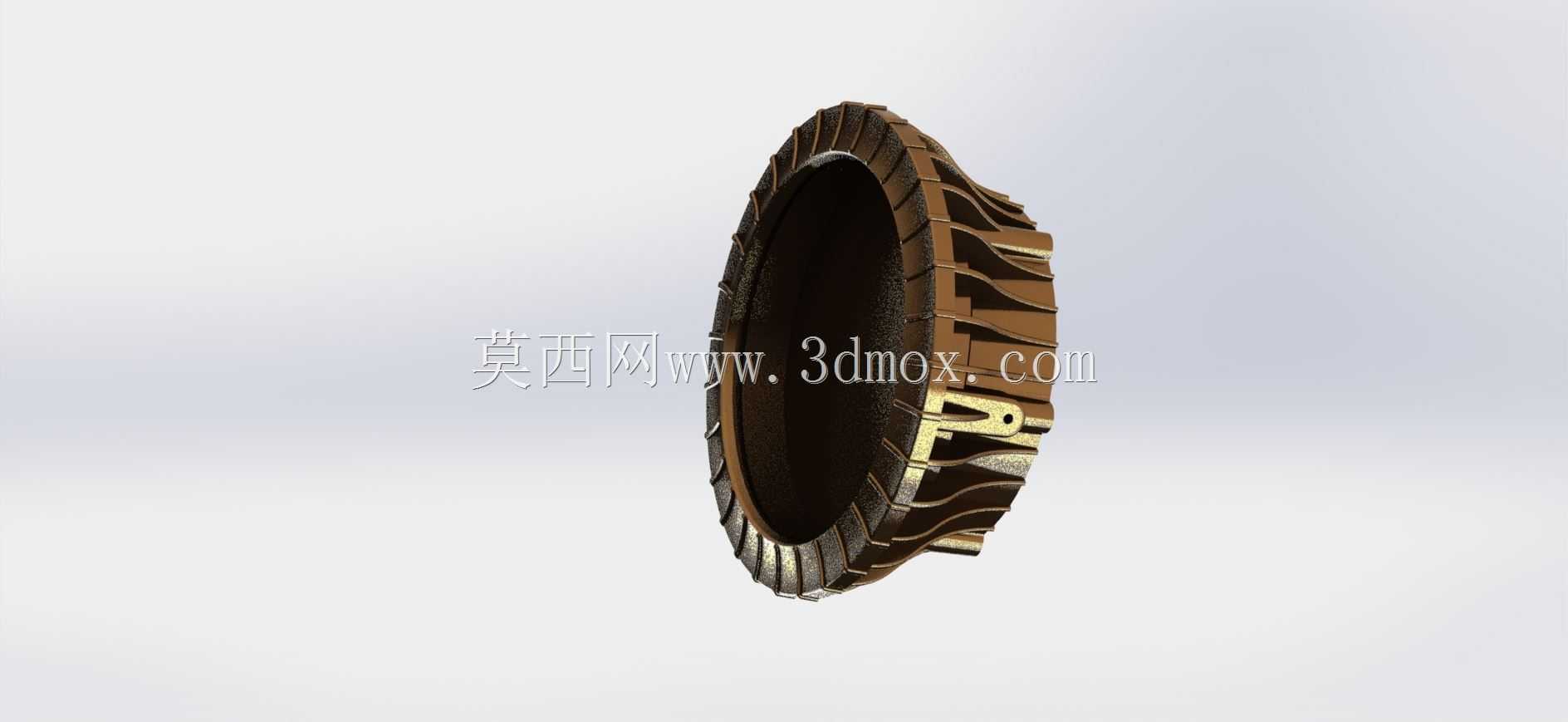

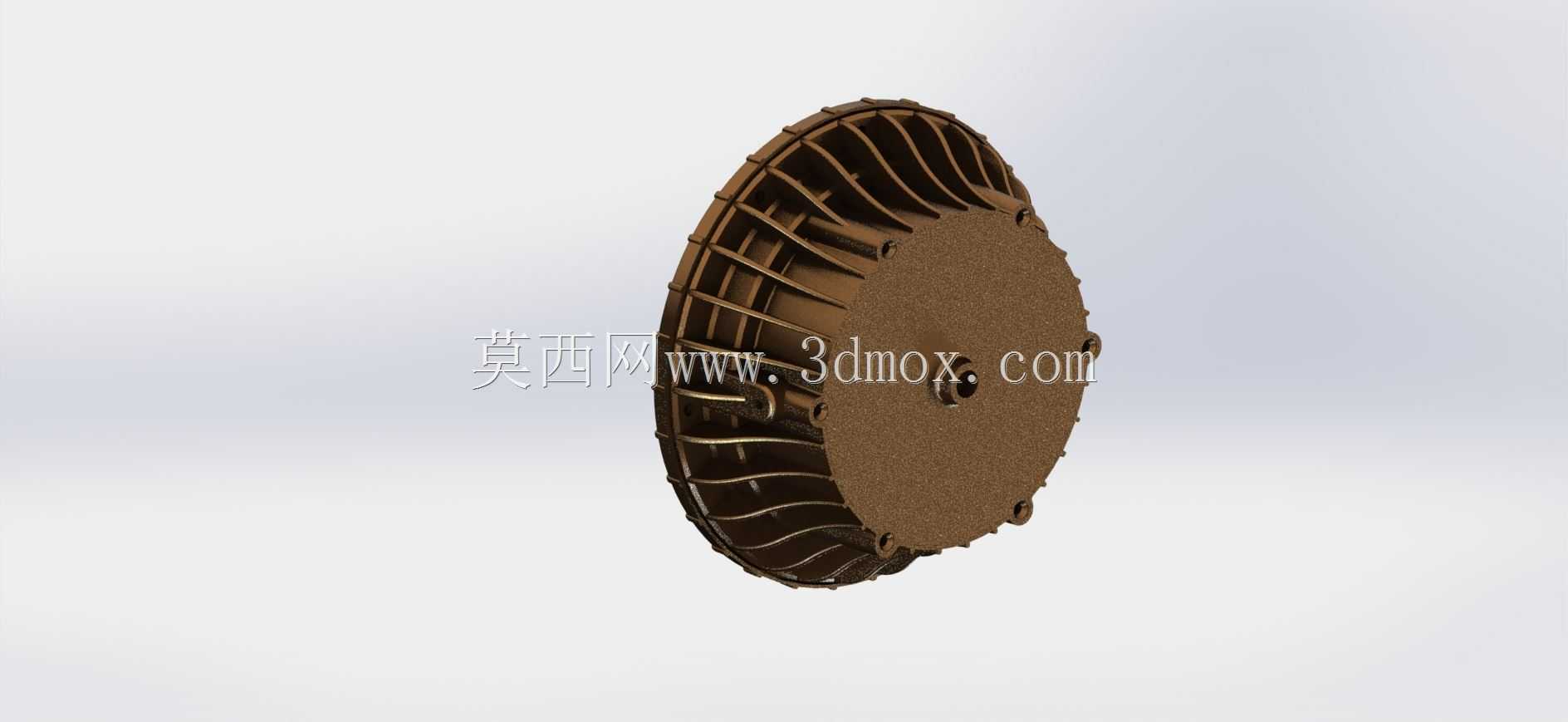

环形散热制动摩擦轮盘结构

　　该轮盘类零件在建模时首先需要明确其工作边界：它不是单纯的装饰圆环，而是承担摩擦、散热、定心和扭矩传递的复合构件。外圈连续布置的摩擦面用于与制动带、摩擦片或张紧轮接触，工作过程中接触压力沿圆周方向反复变化，局部温升明显，因此结构上不能只按静态圆环处理。盘体外侧密集的轴向散热筋将环形外壁分隔成多个通道，空气随轮盘旋转形成沿筋片方向的流动，能够把摩擦产生的热量快速带走；筋片同时提高盘体的抗弯刚度，使较薄的环形壁在受侧向压紧力时不易产生椭圆变形。

　　从实际装配关系看，内孔是主要定心基准，建模时应保持内圆柱面连续、圆整，避免与相邻轮毂或轴套发生干涉。内圈边缘设置的台阶和局部凸台用于轴向定位，装配时可抵住轴承座、挡圈或轮毂端面，限制轮盘沿轴线窜动。外缘摩擦带宽度需要与配对摩擦件的接触宽度匹配，过窄会导致比压过大、磨损加快，过宽则会增加不必要的转动惯量和材料占用。盘体轴向厚度、内孔直径与外圆直径之间的比例，决定了零件在高速旋转时的刚度和热容量；若用于频繁制动场景，应优先保证外缘壁厚和散热筋高度，使热容量集中在摩擦区域附近。

　　设计思路上，该结构把摩擦环、散热叶片和连接基座整合为一体，减少了分体装配带来的连接件松动风险。外圆表面采用近似连续的圆弧轮廓，可保证摩擦接触平稳，避免制动或传动过程中出现周期性冲击。散热筋沿周向均匀分布，筋根与盘壁交接处应保留圆角过渡，防止热应力和离心应力在尖角位置集中。局部凸起的连接耳上预留孔位，可用于安装配重、固定附件或与支架配合，但开孔位置应避开主要摩擦承载区，孔边也需要考虑补强，以免削弱环形截面。

　　在设备用途方面，这类轮盘可出现在卷扬制动、输送设备张紧、农业机械传动、小型车辆制动以及试验台加载机构中。工作时，轮盘随轴旋转，外接摩擦元件通过抱紧或压紧外圆产生阻力矩，从而实现减速、停止或保持载荷。散热筋在旋转中形成自然风冷，特别适合启停频繁、维护空间有限的场合。与实心圆盘相比，该环形结构质量更多分布在外缘，虽然转动惯量较大，但有利于稳定转速；若设备要求快速响应，则可在筋片间去除多余材料，在保证散热面积的同时降低惯量。

　　三维建模过程中，外圆、内孔和各轴向端面应建立清晰的基准关系。先以回转方式生成主体环形轮廓，再在周向阵列散热筋和连接特征，能够保证筋片间距一致。圆角、倒角和孔位不宜在早期草图中过度复杂化，应在主体参数确定后逐步添加，便于后期调整外圆直径、环宽和筋片数量。装配检查时，除关注内孔与轴的配合外，还要核对散热筋外缘与防护罩之间的径向间隙，以及轮盘两侧与制动元件、机架的轴向安全距离。旋转件周围应预留足够通风空间，不能让护板贴死散热通道，否则风冷效果会明显下降。

　　从受力角度分析，摩擦压紧力会使外环产生局部径向变形，扭矩则通过盘体和连接部位传递到轮毂。散热筋虽然主要服务于热管理，但也相当于外圈加强肋，能够限制外圆在局部载荷下的凹陷。连接耳区域承受附加装配力，孔位周围应避免突然变薄；若用于高负荷制动，耳板与环壁之间需要加大过渡圆角，并通过有限元方式关注筋根、孔边和内圈台阶处的应力分布。整体结构兼顾摩擦接触、散热通风、旋转定心和安装固定，适合作为机械传动与制动系统中的环形功能件进行结构设计参考。
