六角头螺栓配套双垫圈双螺母紧固组件

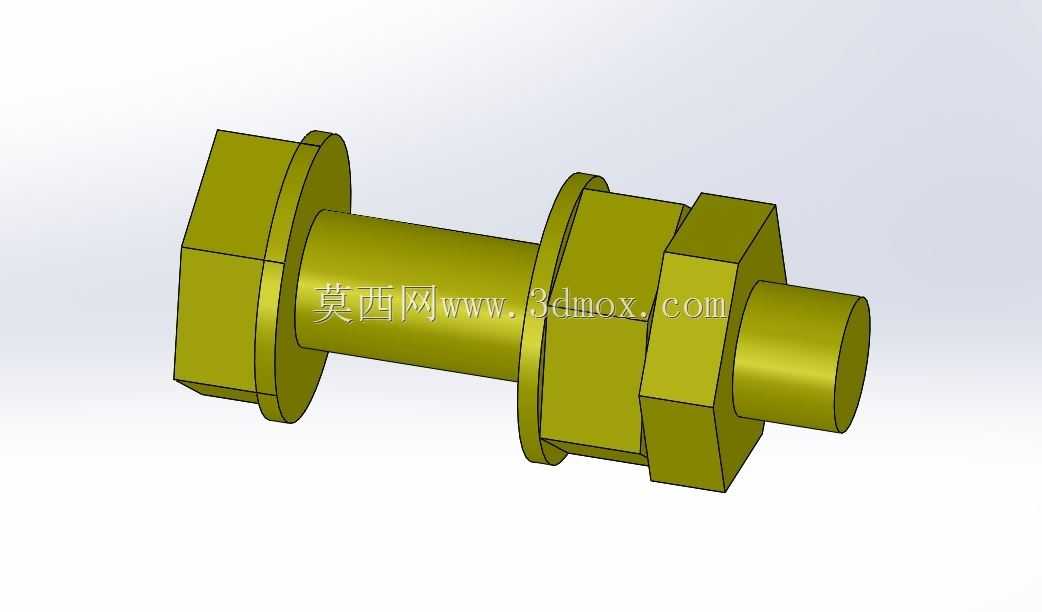

　　这套紧固组件围绕一根带六角法兰面端头的螺杆展开，配套配置2件垫圈、1件大规格六角螺母与1件小规格六角螺母，属于机械装配里最常用的可拆卸螺纹连接单元，在通讯设备机架安装、小型机电产品壳体锁附、工装夹具定位压紧、自动化生产线工位治具固定这类场景里使用频率极高。

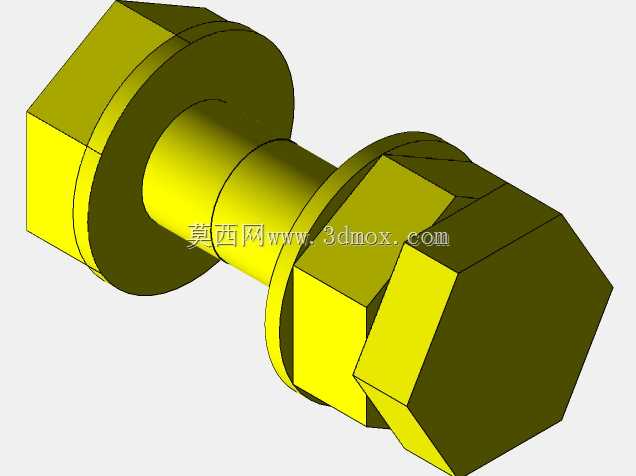

　　从实际装配逻辑来看，整套零件的配合关系经过了明确的结构校核：螺杆杆身分为三段不同直径的轴段，靠近端头的光杆段用于穿过被连接件的安装通孔，中间带外螺纹的长段依次穿入平垫圈、被连接件、第二件平垫圈，之后先旋入大六角螺母完成主预紧，最后在螺纹末端旋入小规格六角螺母形成锁止结构，也就是工程里常用的双螺母防松方案——两个螺母对顶拧紧后，螺纹副之间会产生持续的附加正压力，即便设备运行中出现振动、冲击载荷，螺纹之间也不会出现相对回转松脱，相比单螺母加弹垫的方案，在中低频振动的通讯基站配套设备、户外便携终端安装场景里防松可靠性要高出不少。

　　设计过程中首先确定的是螺杆的六角法兰端头：法兰盘的直径大于六角对边尺寸，相当于在螺栓头侧集成了一体式垫圈，增大了螺栓头与被连接件表面的接触面积，降低接触面压，避免拧紧时螺栓头压伤较薄的钣金壳体或者工程塑料安装面，端头的六角结构预留了标准扳手的夹持空间，不管使用开口扳手、套筒还是电动拧紧枪都可以稳定施加扭矩，不会出现打滑脱开的问题。杆身的光杆段公差取常用的h7过渡配合区间，和被连接件的安装孔形成小间隙配合，装配时可以顺利穿入，同时径向窜动量控制在很小的范围，保证两个被连接件的同轴定位精度。

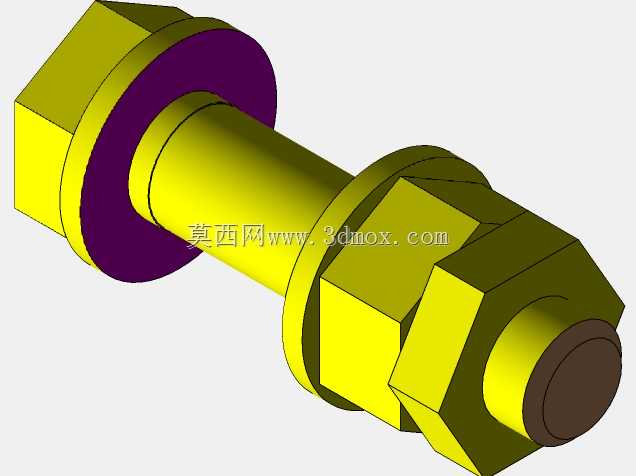

　　两件垫圈的厚度、内外径尺寸做了区分适配：垫圈套在螺杆上之后，内径略大于螺杆大径，外径覆盖被连接件的安装孔周边区域，一方面分散螺母拧紧时的压应力，避免软质基材表面出现压陷变形，另一方面可以在被连接件表面不平整时起到补偿找平的作用，就算安装面存在轻微的平面度误差，垫圈也能保证预紧力均匀传递，不会出现局部应力集中导致的连接失效。

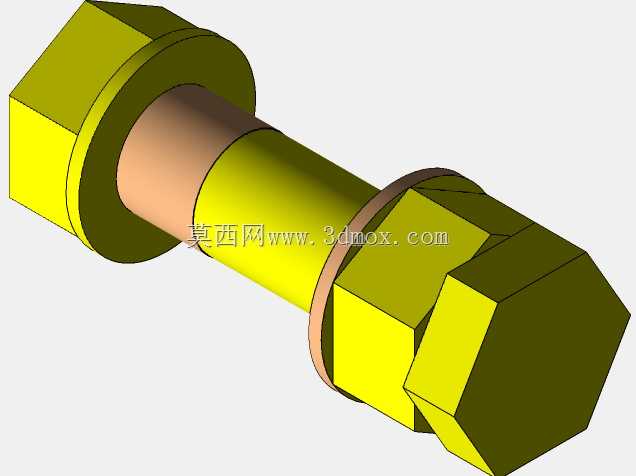

　　大螺母作为主承力锁紧件，六角厚度尺寸更大，螺纹啮合长度更长，拧紧后可以承担绝大部分预紧载荷，螺纹牙的受力分布更均匀，不会因为啮合牙数过少出现螺纹滑牙、剪切断裂的问题；末端的小螺母厚度更薄，在大螺母拧紧到位后，用扳手反向对小螺母施加扭矩，让两个螺母的端面互相顶紧，此时螺杆的螺纹段在两个螺母之间被拉长，螺纹牙的两侧分别和两个螺母的牙型侧面紧密贴合，彻底消除螺纹副的轴向间隙，在设备长期运行产生温度交变、材料轻微蠕变的情况下，依然能保持足够的锁止摩擦力。

　　从安装边界来看，整套组件的轴向总长度在所有零件装配到位后，螺杆末端露出小螺母的长度控制在2到3个螺距，既不会因为露出过长干涉周边其他零部件的运动空间，也不会因为露出过短导致小螺母无法完全啮合螺纹、出现脱扣风险。径向的最大轮廓尺寸是螺栓头法兰盘的外径，设计安装孔位时，只要在法兰盘轮廓外围预留出至少扳手活动的空间——也就是六角对边尺寸外扩3到5毫米的操作余量，就可以满足现场手动或者电动工具的拧紧作业需求，不需要额外设计特殊的避让沉孔，当然如果安装面要求平齐，也可以在被连接件上加工对应直径和深度的沉孔，把法兰头完全埋入沉孔内部，保证装配后外表面无凸起。

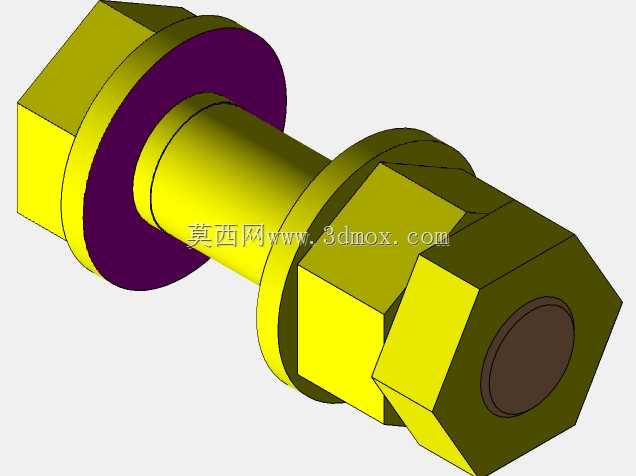

　　建模时所有零件的同轴度基准统一取螺杆的中心轴线，垫圈、两个螺母的内孔轴线都和螺杆轴线重合，虚拟装配时可以直接通过同轴心配合完成组装，螺纹部分采用标准公制三角牙型，牙型角60度，所有配合零件的螺纹规格完全统一，不需要额外加工定制特殊规格，市面上的标准工具都可以直接适配，后期维护更换备件时也可以直接采购同规格标准紧固件，不需要单独开模生产，大幅降低设备的全周期维护成本。这套组件的结构完全贴合实际装配工艺，没有冗余的特殊结构，不管是用于样机试制的结构验证，还是批量设备的装配指导，都可以直接参考其配合尺寸完成安装孔位的布局设计。
