BLICKLE工业重载脚轮组件结构设计

　　这套轮组结构面向车间转运台车、仓储物流货架、工业移动工装以及生产线旁的可移动设备底座开发，核心承担整机的承载、转向与地面行走功能，在物料周转、工位切换、设备移位这类高频移动场景里，轮组的性能直接决定整台移动载体的拖拽阻力、转向灵活性与长期使用可靠性。

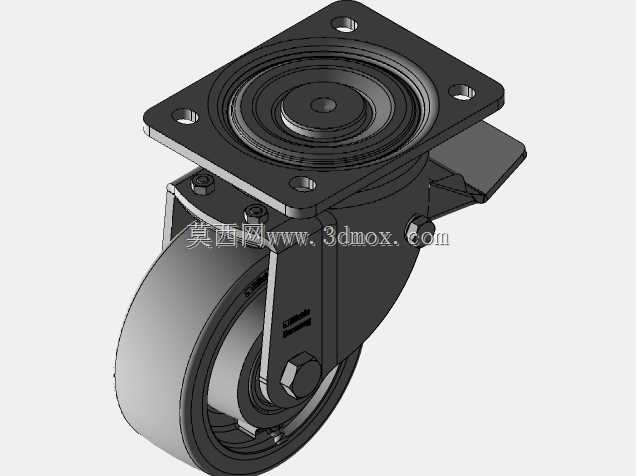

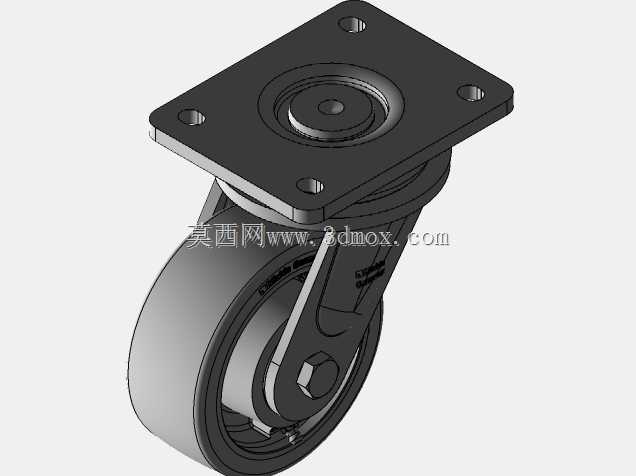

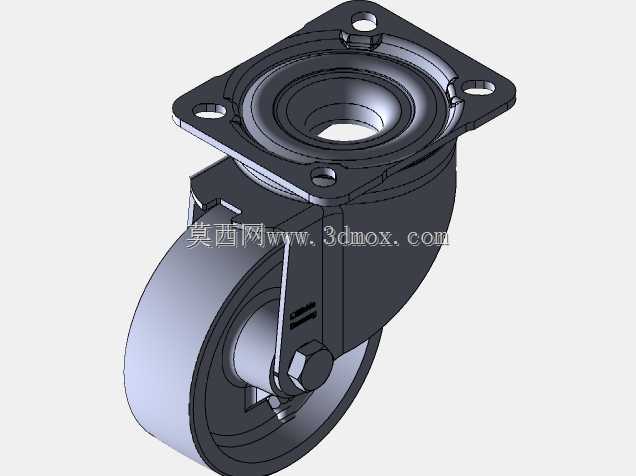

　　从结构组成来看，整套部件包含轮体、轮面、中心轮毂、两侧安装支架以及贯穿轮心的轮轴，轮面采用带锥度的宽幅接触造型，和地面接触的区域做了加宽处理，滚动过程中接触压强被均匀分散，即便在环氧地坪、水泥地面或者拼接钢板路面上行走，也不会出现局部应力集中导致的轮面压痕、开裂问题。轮体中心的轮毂预留了轴承安装位，轮轴穿过轴承内圈后两端和支架锁固，行走时轮体绕轴自由转动，支架上方的回转支承结构则允许整个轮组绕竖直轴线360度回转，实现万向转向，台车推行过程中不需要额外调整车体朝向，就能顺着施力方向灵活变向。

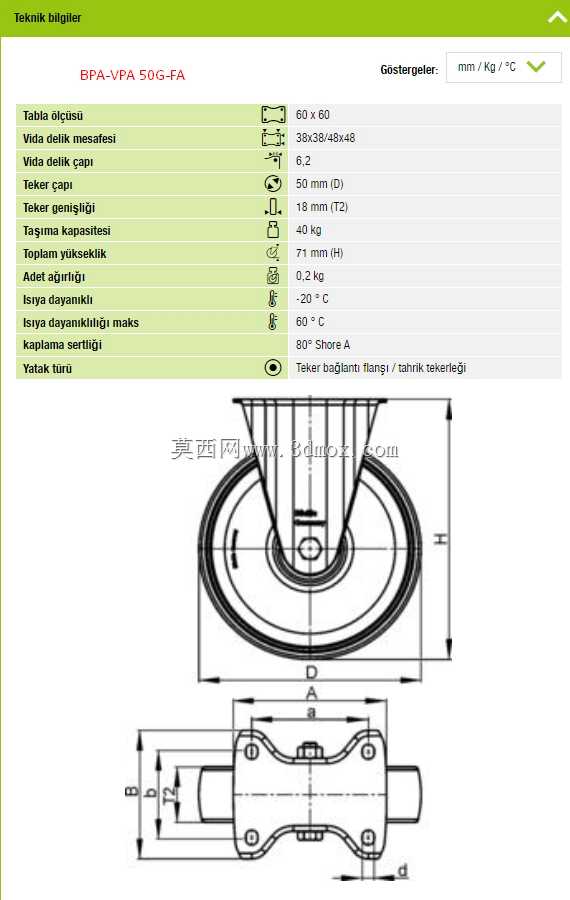

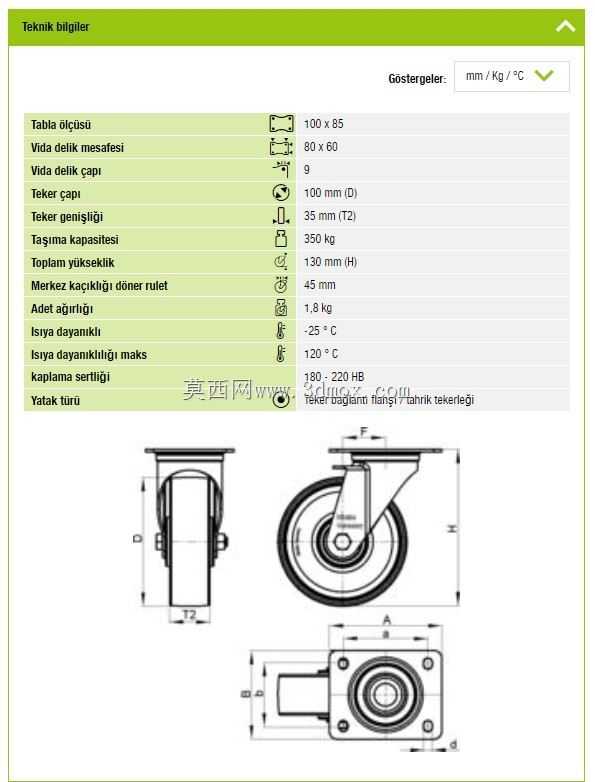

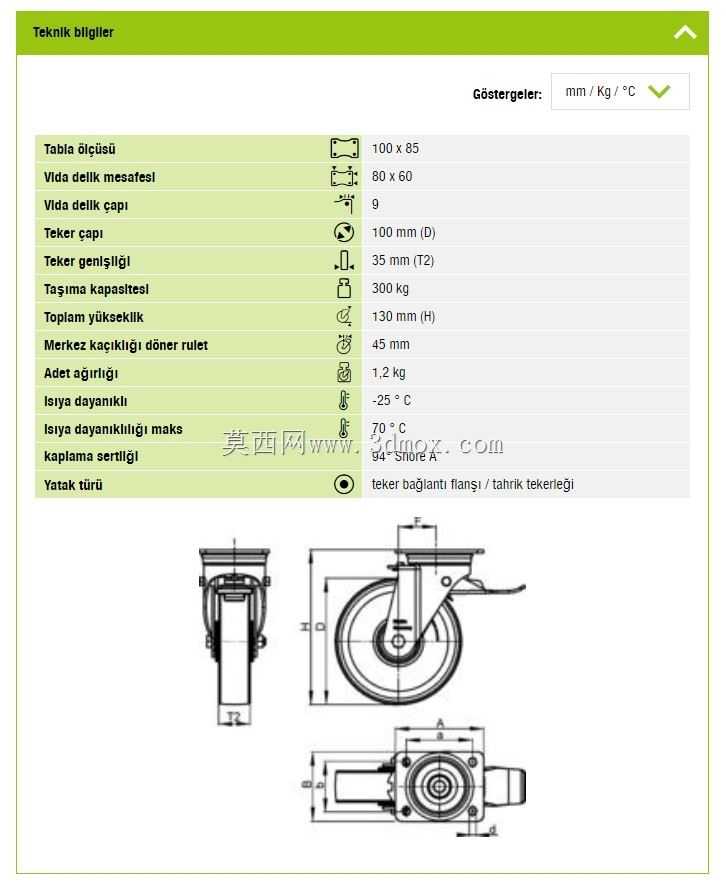

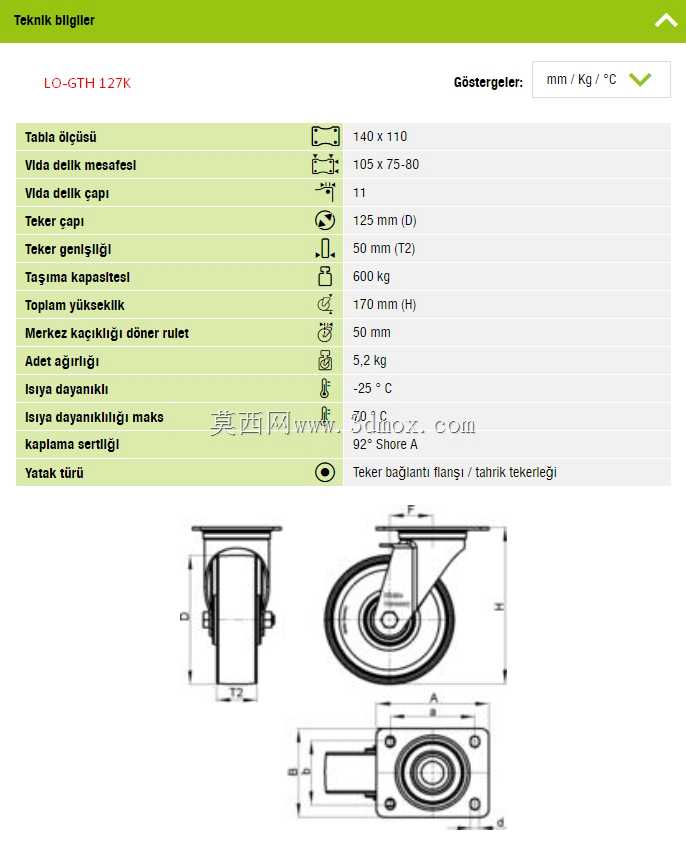

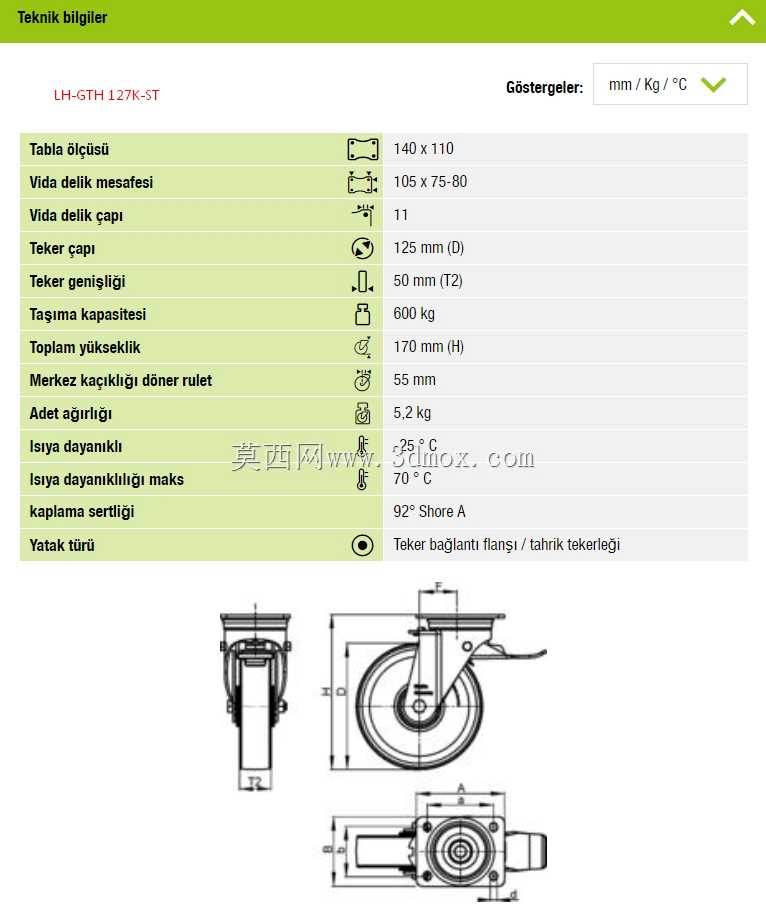

　　设计阶段首先锁定的是安装边界，支架顶部的安装板采用60×60毫米的方形布局，板上预留四个安装孔，孔位分布在38×38到48×48毫米的区间范围内，现场安装时可以直接匹配市面上主流的台车底座、货架支腿的开孔规格，不需要二次扩孔或者额外焊接转接板，安装适配性很强。轮体本身的直径为50毫米，轮面宽度18毫米，这个尺寸规格对应的单轮额定承载能力为40千克，整台台车如果布置四只同规格脚轮，考虑偏载、冲击载荷的冗余系数后，整体承载能力可以稳定覆盖120到150千克的常规转运需求，完全满足轻型工装车、工具柜、小型移动料架的使用要求。轮组整体的安装高度，也就是从安装板顶面到轮体最下沿的垂直距离为71毫米，底座设计时只需要在支腿下方预留对应高度空间，就可以保证轮体离地间隙合理，行走过程中不会出现支架剐蹭地面、越障时卡滞的问题。单只轮组的自重控制在0.2千克，不会给移动载体增加过多额外负重，轻量化的同时结构强度完全满足工业场景使用要求。

　　材质选型上，轮面采用硬度80邵氏A的弹性聚氨酯材质，这种材料的特性是滚动阻力小，推行时手感轻便，同时具备不错的弹性，碾过地面的细小焊缝、颗粒杂物时可以起到缓冲作用，不会把地面的振动直接传递到台车上的工件或者精密设备上；轮面的工作温度适应区间覆盖零下20摄氏度到60摄氏度，不管是北方冬季没有供暖的车间仓库，还是夏季靠近烘干部位的工位旁，材料都不会出现低温脆裂或者高温软化的问题。轮毂和安装支架采用金属材质加工，支架的钢板做了折弯加强处理，两侧支撑板对称包住轮体两端，轮轴穿过支架孔位后做防松锁固，长期承受侧向冲击力时也不会出现支架变形、轮轴窜动的情况。

　　结构细节上，轮面和轮毂之间做了牢固的结合处理，避免长期滚动后轮面和轮毂发生脱层、相对转动；回转部位的配合间隙经过合理设定，既不会因为间隙过小出现转向卡滞，也不会因为间隙过大导致台车推行时出现晃动、跑偏。轮体的轮廓边缘做了圆角过渡，转向时轮面和地面的接触不会出现边缘刮蹭、啃伤地坪的情况，在对地面洁净度要求较高的电子车间、医药生产区域使用时，不会留下黑色轮印，也不会刮坏环氧地坪的表层。

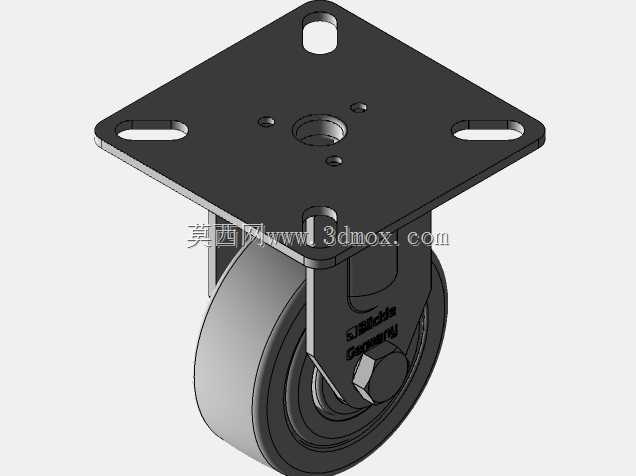

　　实际选型搭配时，如果是直线往返移动、不需要频繁转向的固定轨迹台车，可以搭配同规格的定向轮使用，定向轮没有上方的回转结构，行走方向固定，直行稳定性更好；如果需要任意方向灵活移动，就采用四只万向轮，或者两只定向轮加两只万向轮的组合，兼顾直行稳定性和转向灵活性。整套三维结构把轮体的截面轮廓、支架的折弯形状、安装板的孔位分布、轮轴的装配关系都完整还原，结构工程师在做移动设备底座设计时，可以直接调取模型核对安装孔位、整体高度和外围轮廓，提前在布局阶段规避轮组和周边管线、支腿结构的干涉问题，不需要反复测量实物尺寸，大幅缩短工装台车、移动货架的设计周期。
