UCT204带滑块槽外球面带座轴承

　　这款UCT204属于带T型滑块槽的外球面带座轴承，在输送线、张紧机构、可调支承工位里使用频率很高。它和普通立式P座、菱形FL座的最大区别，是座体两侧开出了平行的滑槽，安装螺栓穿过滑槽后，轴承整体可以沿滑槽方向平移，再锁紧固定，因此特别适合需要微调轴中心距、补偿皮带张紧量、调整链条松紧度的场合。

　　从实际装配逻辑看，这类部件通常用在小型皮带输送机的从动辊端、斗式提升机下轴支承、食品包装线的张紧轮轴、农业小型机具的传动轴以及轻工设备的可调支承位置。设备运行一段时间后，皮带或链条会因磨损、拉伸出现松弛，若采用固定孔位轴承座，只能靠更换零件或加装张紧轮解决；而UCT滑块座松开安装螺母后，用调节螺钉推动座体沿导轨方向移动，就能改变两轴之间的中心距，重新张紧传动件，调整到位后再锁紧，维护效率明显更高。

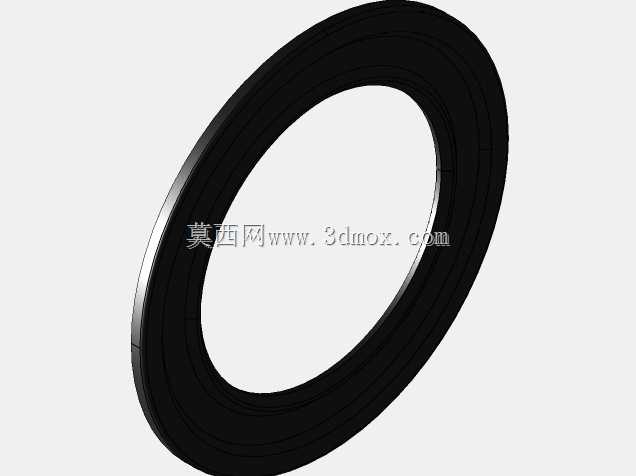

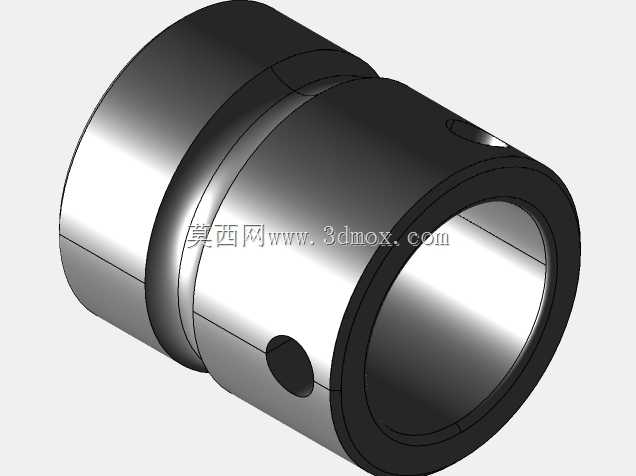

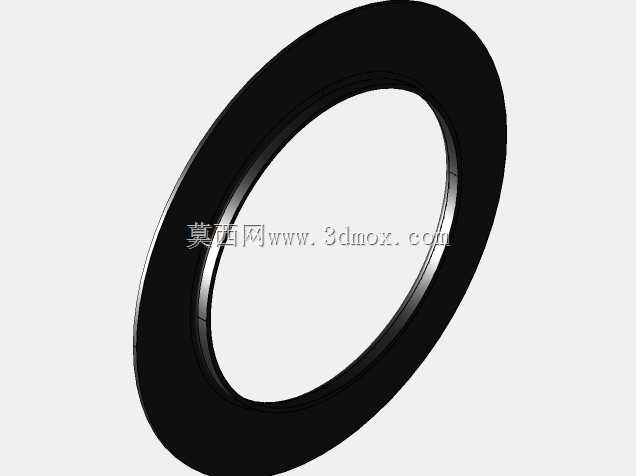

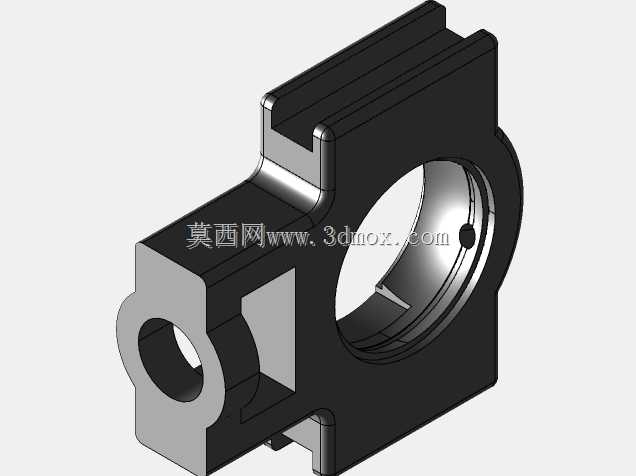

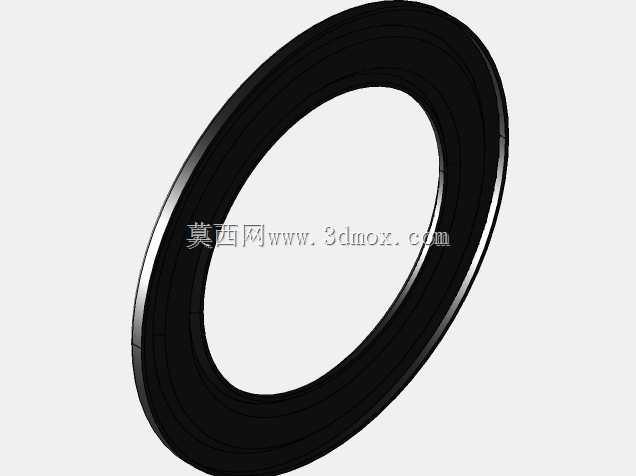

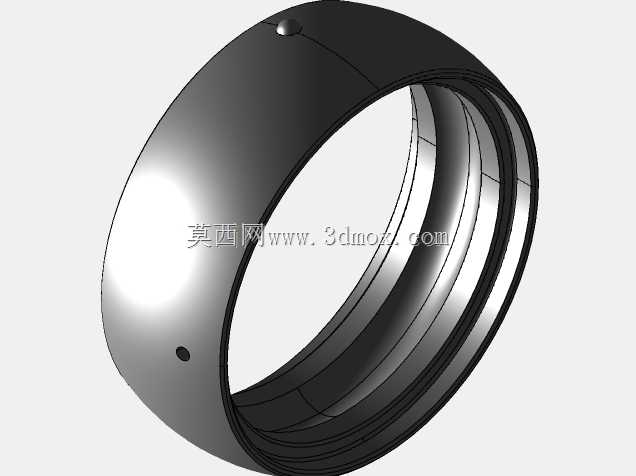

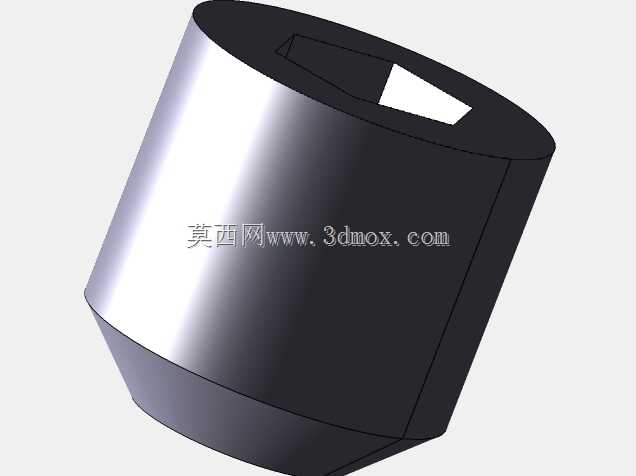

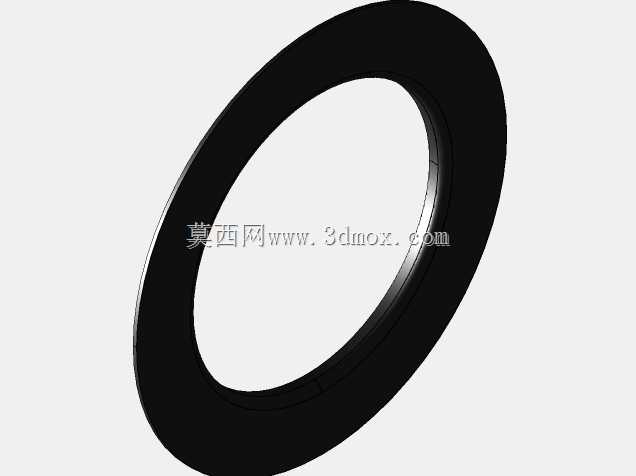

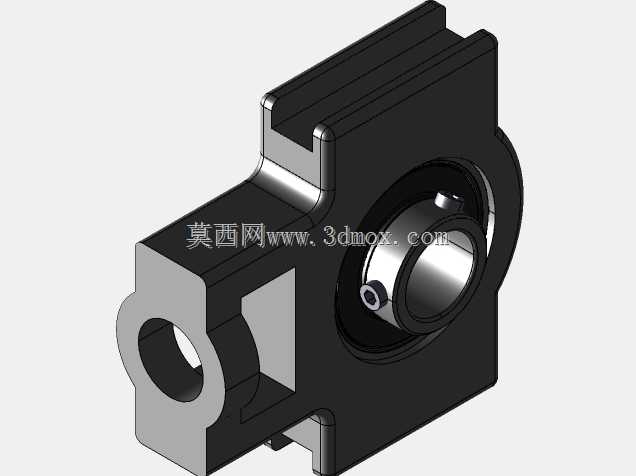

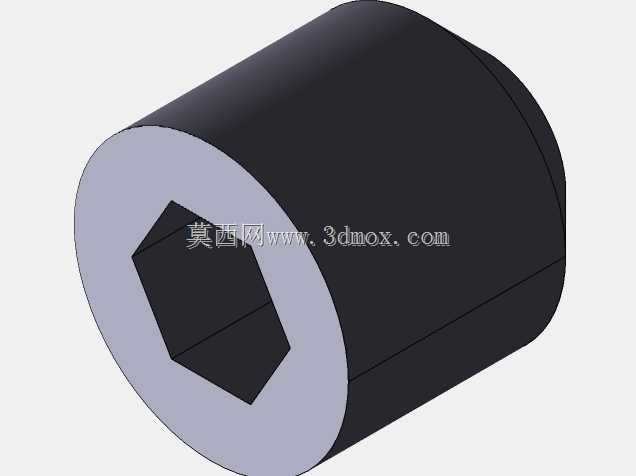

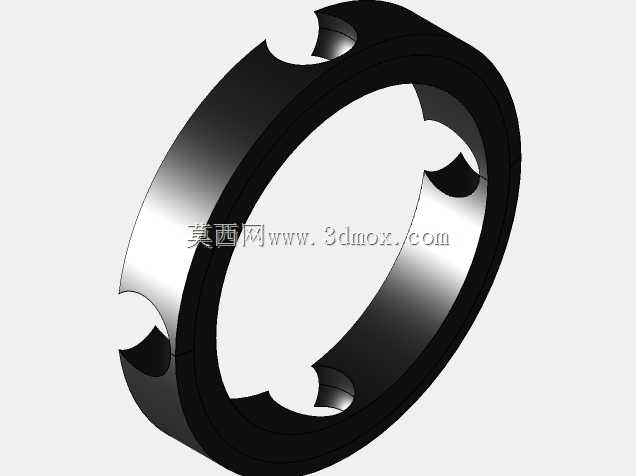

　　结构上，整套部件由铸铁滑块座、外球面球轴承内芯、顶丝锁紧装置以及密封圈组成。座体采用方块式外形，上下方向贯通滑槽，滑槽截面与配套机架导轨或长孔安装板配合，保证移动时不发生偏转。轴承内芯为外球面结构，外圈球面与座体内球面配合，能够在一定角度范围内自动调心，补偿焊接机架的加工误差、长轴挠曲变形以及安装时两轴承孔不同轴带来的附加载荷，避免轴承内圈边缘受载而过早失效。内圈一侧伸出座体，端部加工有两个顶丝孔，轴穿入内孔后拧紧顶丝，即可实现轴承与轴的周向和轴向固定，装拆不需要复杂工装，对现场维护很友好。

　　建模时需要重点处理几处配合关系：一是座体滑槽的宽度、槽底厚度和两端过渡圆角，这些尺寸直接决定安装边界，滑槽长度决定可调行程，建模时不能只按外观拉伸，要留出螺栓移动空间；二是座体内球面与轴承外圈球面的配合，球面半径要一致，同时保留轴承内芯相对座体微小摆动的自由度；三是轴承内孔、顶丝孔、注油结构和密封盖的位置，内孔轴线应与滑槽方向保持设计规定的垂直或平行关系，避免装配后轴系偏斜。

　　外形边界方面，座体宽度方向覆盖滑槽两侧实体，高度方向包含轴承外圈容纳腔和上下滑块翼缘，轴向方向包含内圈伸出长度、密封盖和注油部位。布置机架时，不仅要校核轴承座本身的长宽高占位，还要预留滑槽调节行程、扳手拧紧螺母的操作空间，以及轴端装拆空间。安装面一般做成平行导轨或带长圆孔的钢板，两侧设置调节螺栓座，通过螺栓顶推滑块座实现张紧。

　　选型时，204代号对应轴承内孔规格，适合较小直径的传动轴；载荷特性上，外球面带座轴承主要承受径向载荷，也能承受一定程度的双向轴向载荷，但不适合作为重载冲击工况下的唯一支承。对于高速、长轴或多支点传动，应成对使用并校核同轴度；对于粉尘、喷淋环境，要确认密封圈形式和润滑脂维护方式。设计机架长孔时，孔宽应略大于安装螺栓直径，孔长要大于滑块调节行程，并保证锁紧时压板或螺母有足够接触面积，防止振动后松动。

　　三维模型完整表达了滑块座外形、轴承内芯、内孔、顶丝、密封轮廓和滑槽结构，可直接用于输送设备张紧机构布局、轴系干涉检查、安装板开孔设计以及维护空间校核。
