带底座剖分式轴承支座支撑结构

项目分类:轴承座 发布时间:2022-06-09 ID:651681
  • 带底座剖分式轴承支座支撑结构

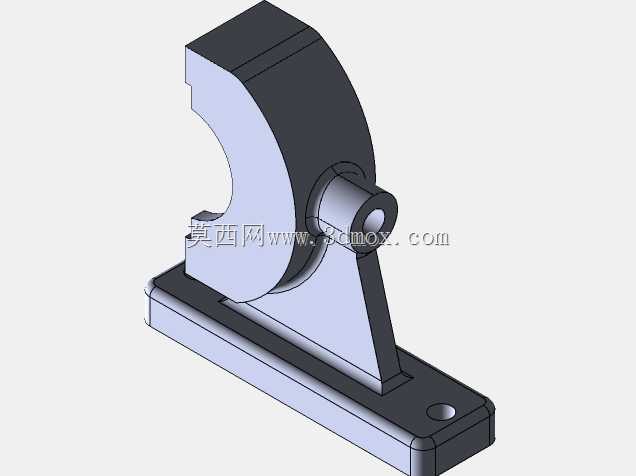

  该支撑类零件属于传动系统中典型的轴系承载部件,整体采用一体式底座搭配上部半开式容纳腔的结构形式,主要用于中小型旋转轴的径向支承与位置固定,在输送线辊筒、小型搅拌装置、轻工传动单元、实验台架以及非标自动化设备的从动轴布局中十分常见。零件底部为长条形安装底板,底板两端预留沉头安装孔,装配时可通过内六角螺栓直接固定在设备机架台面或者焊接型材基座上,底板底面做全平面加工处理,保证安装后支承轴线与安装基准面的平行度,避免轴系运行中出现别劲、偏磨的问题。上部的弧形腔体为轴瓦或者滚动轴承的安装空间,半开口的结构形式方便检修时直接打开上盖更换轴承,无需将整根轴从设备端部抽出,在维护空间受限的产线场景中能大幅降低停机拆装的工作量。

  腔体侧面向外延伸出同轴的凸台轴颈,该段外圆可作为端盖、密封件或者止动垫圈的定位基准,中心通孔供旋转轴穿过,孔口处做倒角处理,既方便装配时引导轴承内圈对位,也能去除锐边避免安装时划伤操作人员或者刮破密封圈。连接底板与上部支承腔体的是两侧对称布置的三角形加强筋板,筋板从底板上表面一直延伸到弧形腔体的外圆侧壁,这种布局能在不额外增加零件整体壁厚的前提下,大幅提升支座的抗弯曲与抗扭转刚度,当轴端承受径向载荷时,筋板可将腔体受到的力均匀分散到底板的整个安装面上,避免局部应力集中导致支座根部出现开裂。从实际选型匹配的角度来看,这类支座的安装边界首先要确认底板的总长、总宽以及两个安装孔的中心距,确保和机架上预先加工的螺栓孔位完全对齐;

  其次要确认上部腔体的内孔直径与所选用轴承的外径公差匹配,通常腔体采用H7级公差,和轴承外圈形成过渡配合,既保证轴承外圈不会在腔体内随轴转动,又能通过敲击或者压装顺利完成装配;侧向伸出的凸台长度要和端盖的厚度、密封件的安装尺寸匹配,凸台外圆的同轴度需要和主轴承孔保持一致,否则端盖压紧后会摩擦轴颈或者造成密封偏心失效。在工况适配方面,该结构更适合中低转速、径向载荷为主的传动场景,如果应用在粉尘较多的车间环境,可在侧部凸台的端面加装毡圈油封或者唇形密封圈,阻挡外部粉尘进入轴承腔,同时避免腔体内的润滑脂向外泄漏;如果设备运行时存在轻微的轴向窜动,还可以在腔体两端加装轴承端盖,通过端盖和轴承外圈的端面间隙控制轴系的轴向窜动量。

  建模过程中需要重点保证几个关键位置的几何精度:底板安装面和轴承孔中心线的平行度需要控制在合理范围内,两侧加强筋和底板、腔体的交接处要做铸造圆角过渡,避免应力集中,所有孔位的沉孔深度要保证螺栓拧紧后头部完全沉入孔内,不会突出底板底面影响安装贴合。整体结构没有复杂的异形曲面,铸造或者钣金焊接都可成型,小批量制作时也可采用钢板切割后焊接再精加工的工艺,成本可控且承载能力稳定,能够满足多数常规轻工传动场景的支承需求。
