管道端口径向压缩夹持工装

　　这套工装的核心作用是对圆形管道端口施加均匀的径向收拢力，在管材对接、端口整形、衬套压装或者管路预装工位上替代人工卡压。现场施工里，薄壁金属管、复合管在插入接头前经常出现端口椭圆、毛刺外翻、层间间隙偏大的问题，直接插接会导致密封圈偏切、卡箍咬合不均；把管口置入这套机构的作用范围后，多组压爪同步向心运动，可把端口整圆并压缩到预设外径，再配合接头推进，能显著降低装配偏斜。

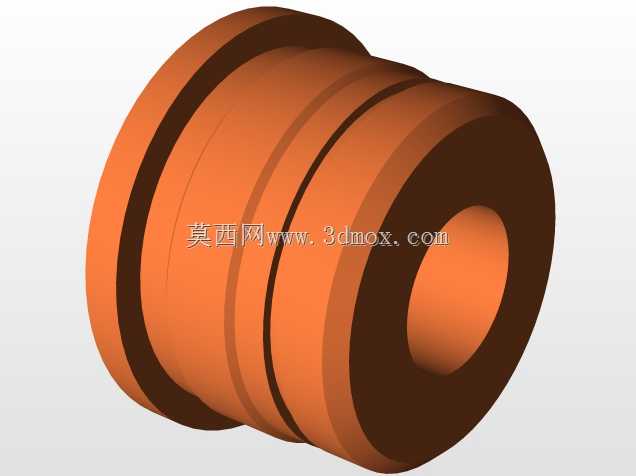

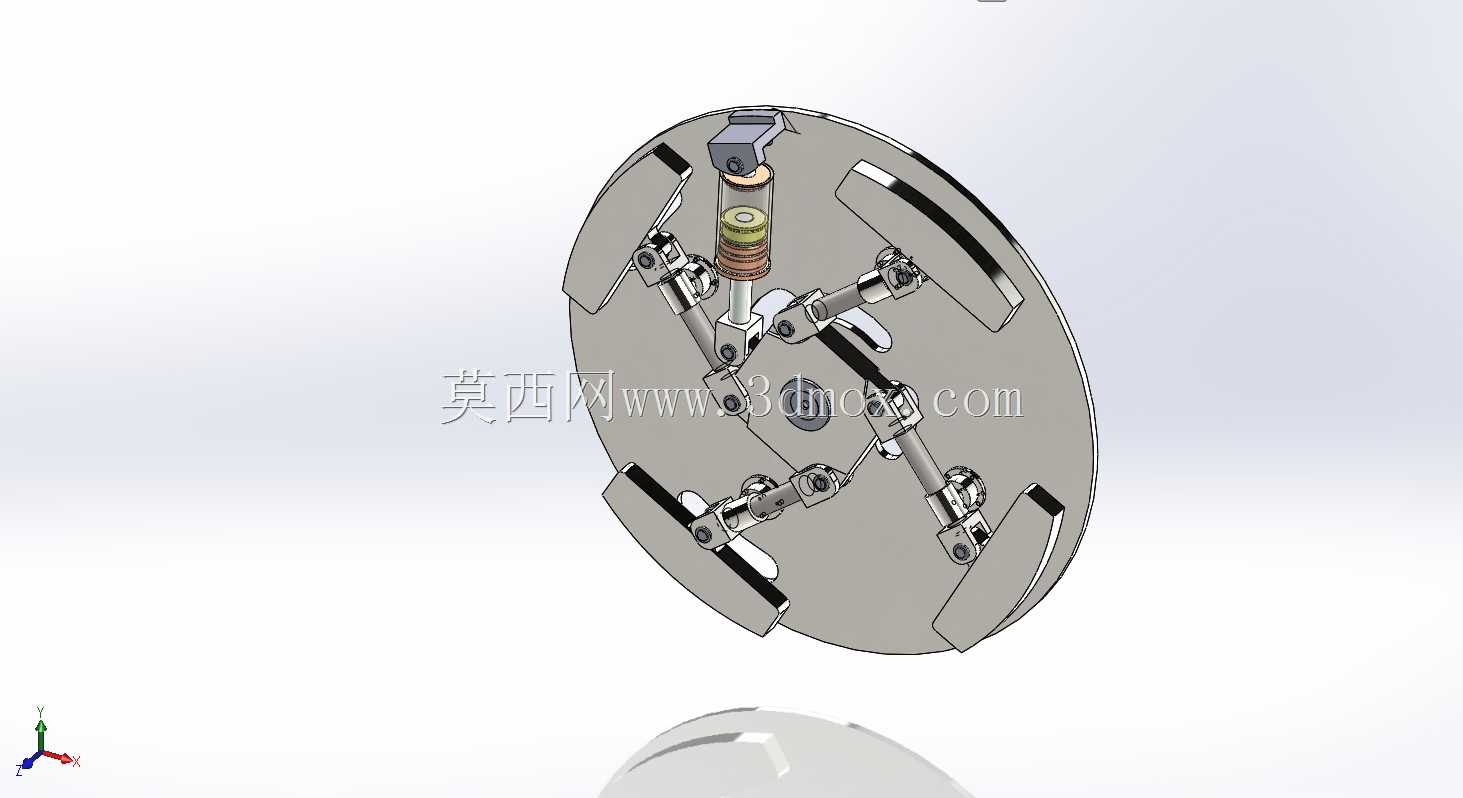

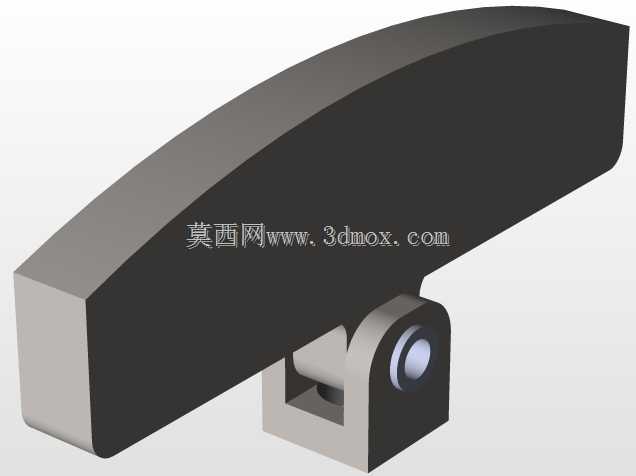

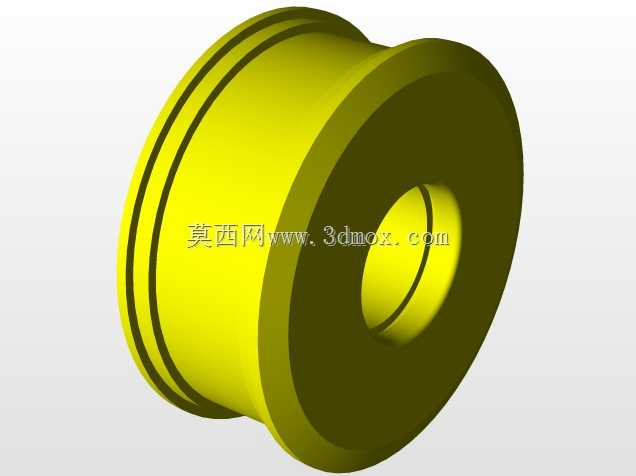

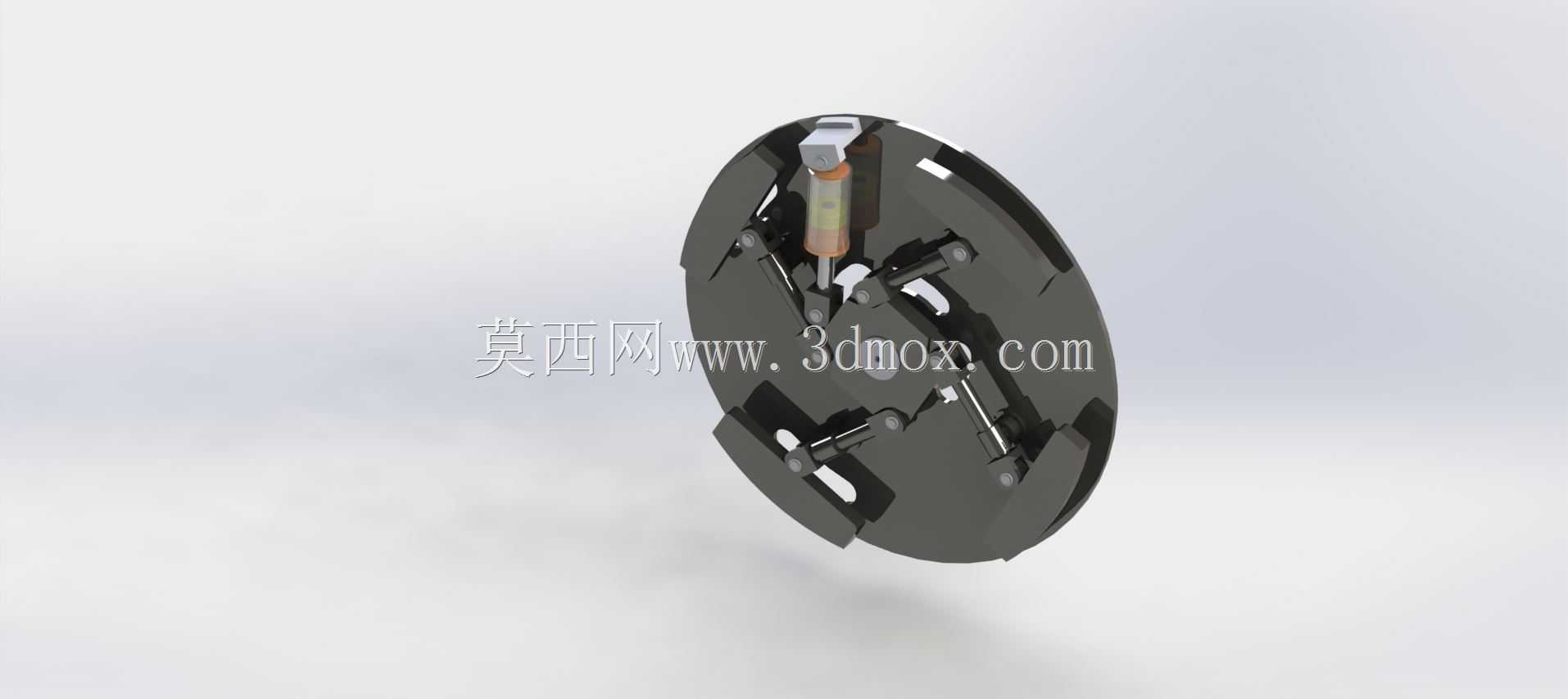

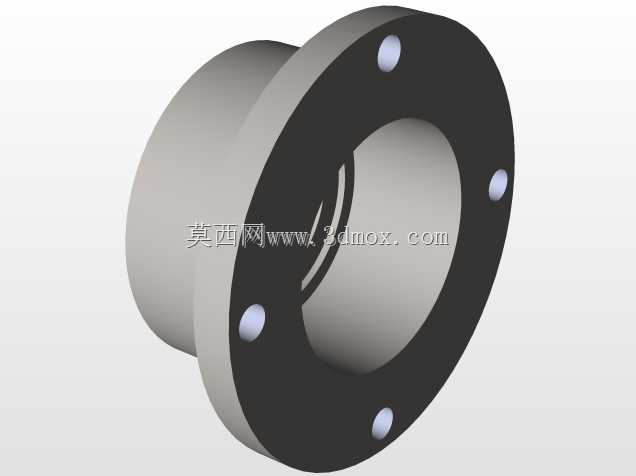

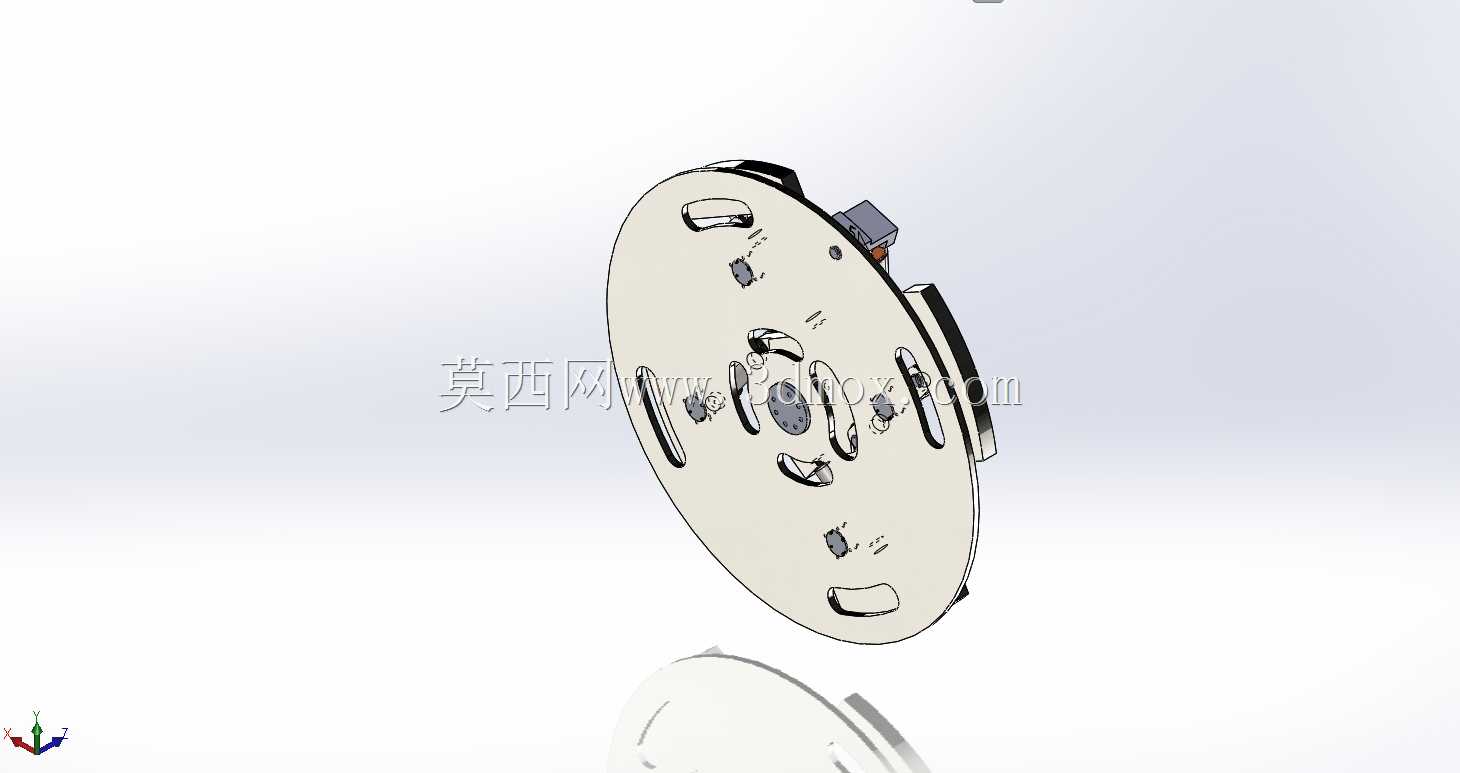

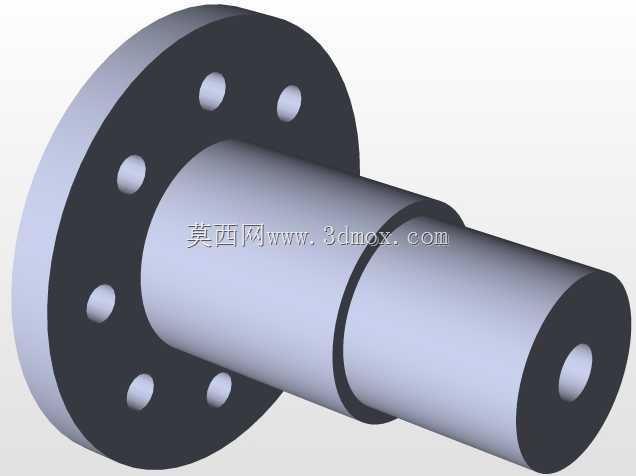

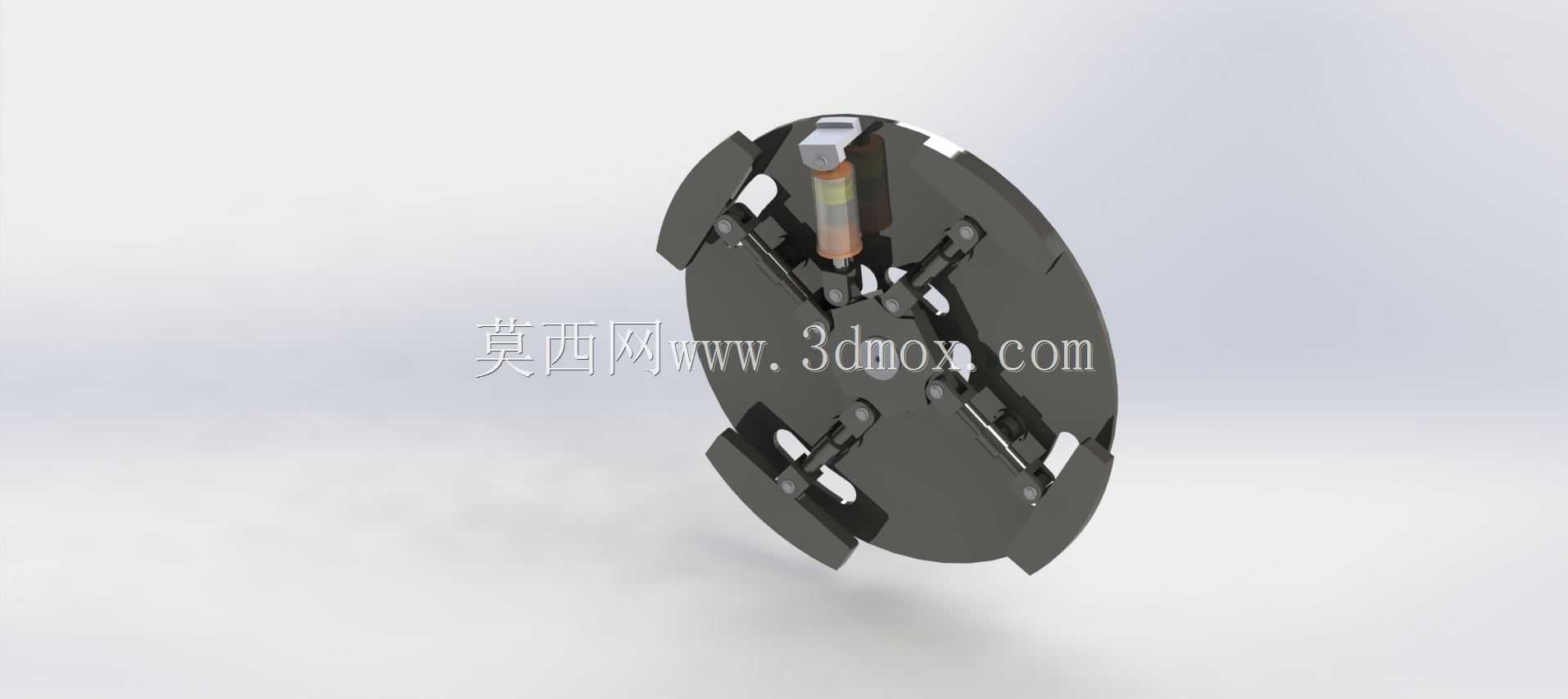

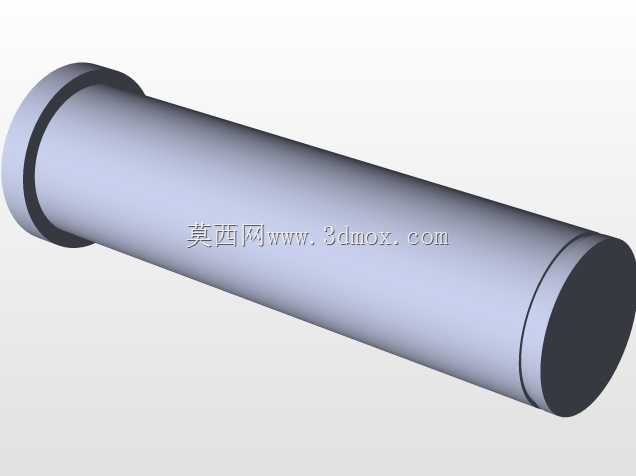

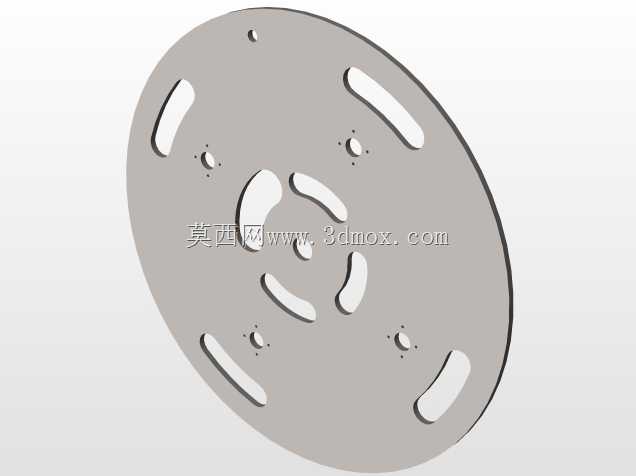

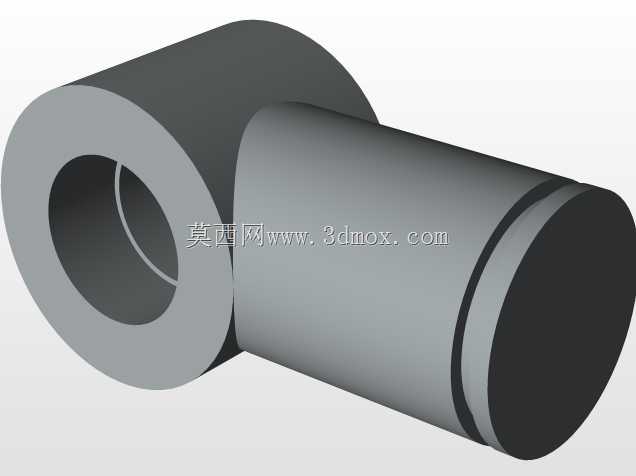

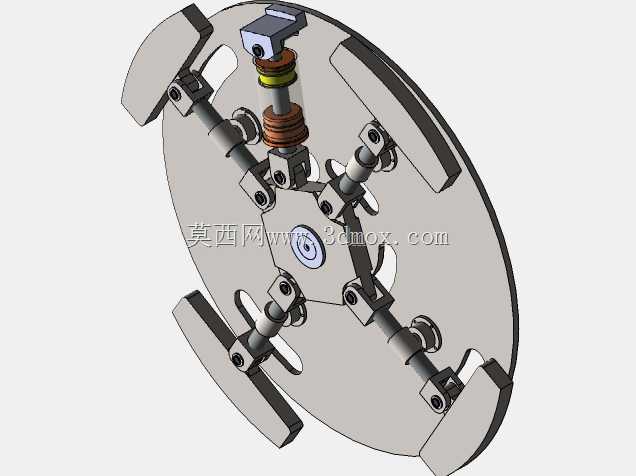

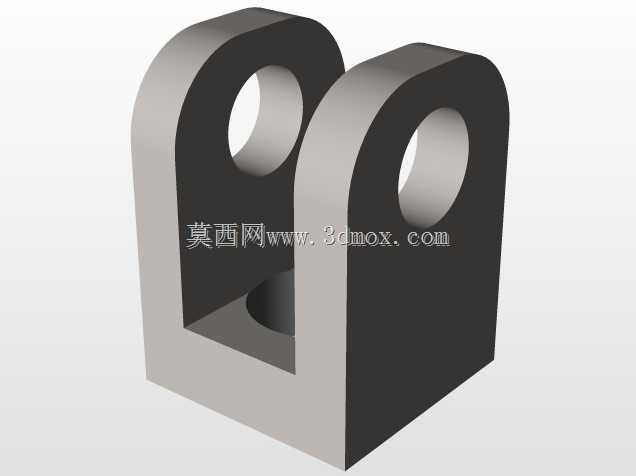

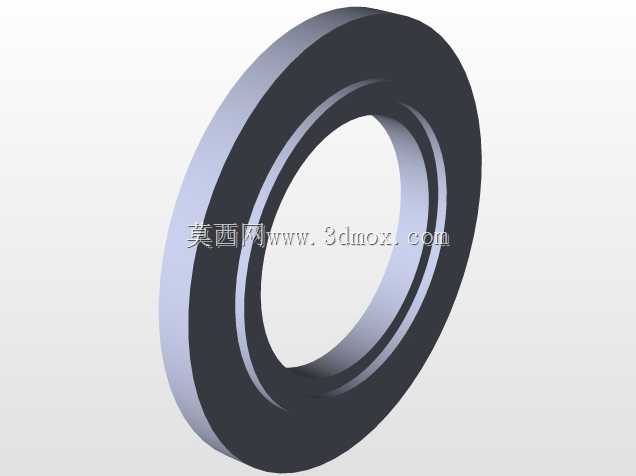

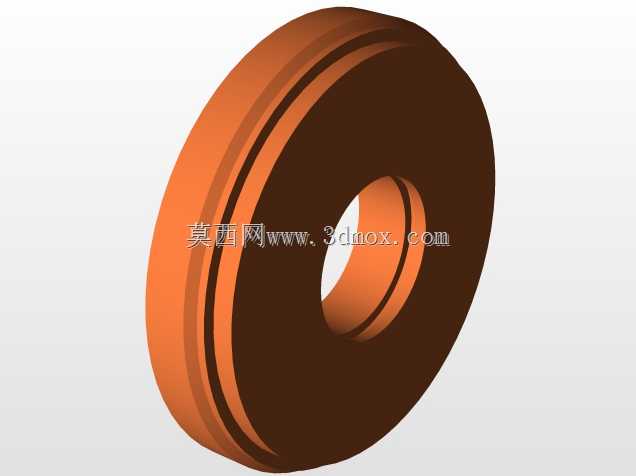

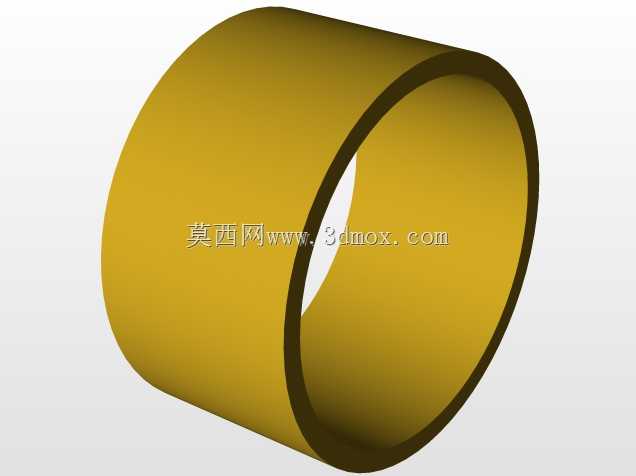

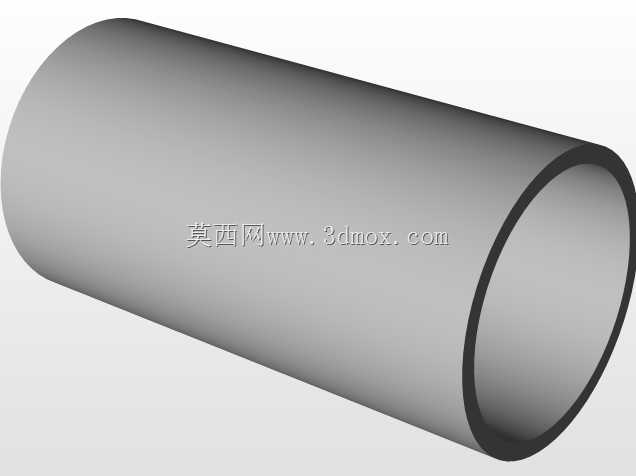

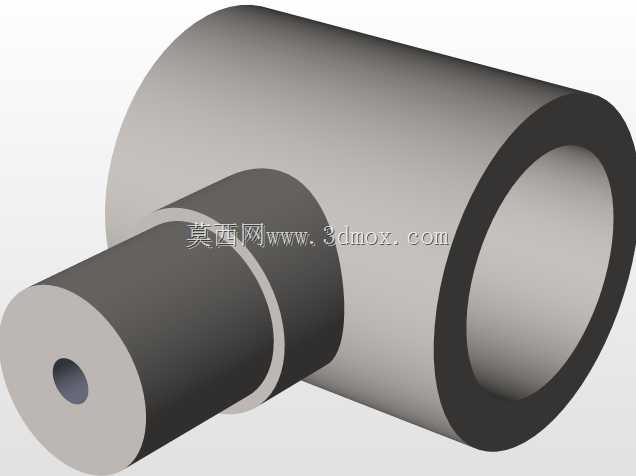

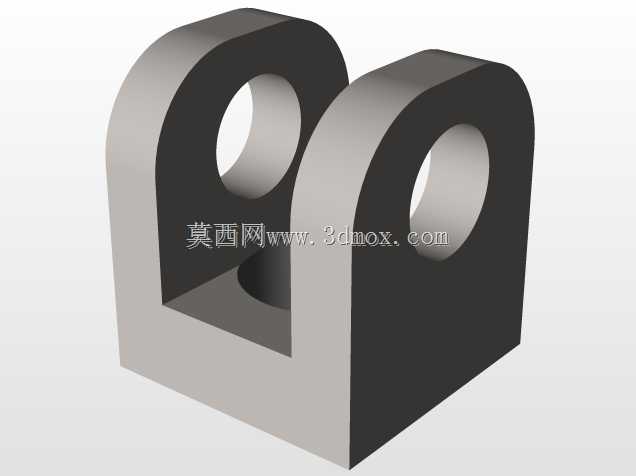

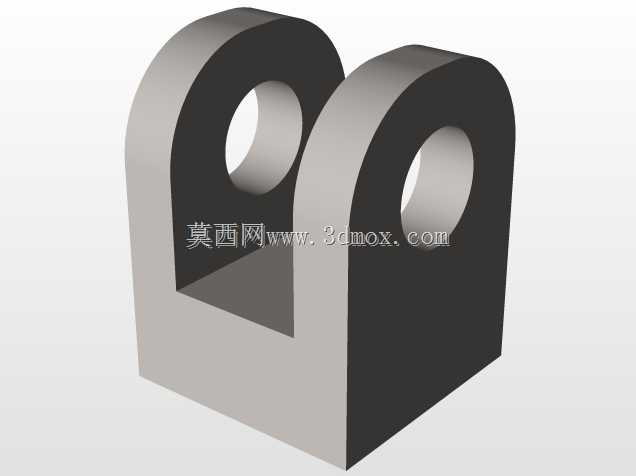

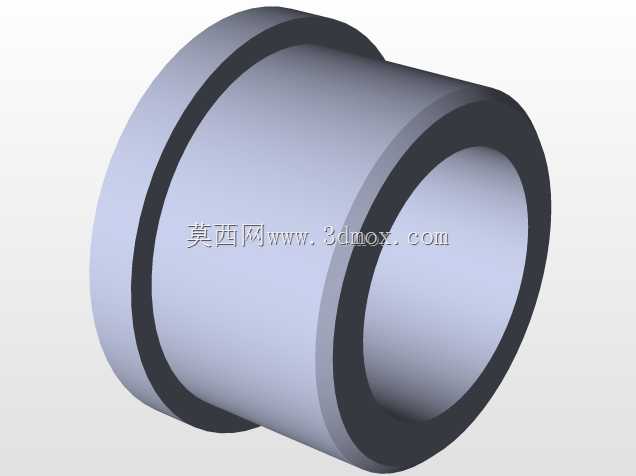

　　从结构上看，圆形基体承担安装基准，盘面沿周向布置多套连杆压臂，末端装有可更换的压块。压块工作面贴合管外壁圆弧，避免单点压痕；中部的螺旋调节副与弹性缓冲件串联，既把输入力分配到各压爪，又在过载时提供微量退让，防止薄壁管被压溃。连杆铰链处采用销轴连接，运动轨迹经过约束，压块在收拢过程中基本保持径向平移，而不是绕支点扫掠，这一点对保证整圈压缩量一致很关键。盘面上的开槽既为压臂提供行程空间，也减轻了转动惯量，方便把整套装置固定到机架或变位机上。

　　设计思路上优先保证“同步性”和“对中性”。多爪均布天然形成自定心效果，管道外径在一定公差范围内波动时，圆心仍能与工装轴线重合；连杆尺寸按目标管径行程校核，压块闭合极限位置不与中心螺杆发生干涉，张开极限位置又能满足取放管料的操作空间。中部弹簧的刚度需要匹配管材屈服强度：刚度太大失去缓冲意义，太小则压缩力不足。压块与臂体之间设计成可拆卸连接，针对不同管径或不同材质更换圆弧块即可，不必重做整套连杆，利于小批量多规格生产。

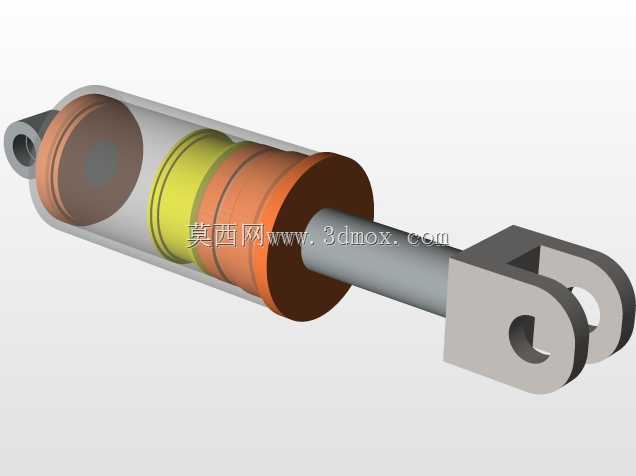

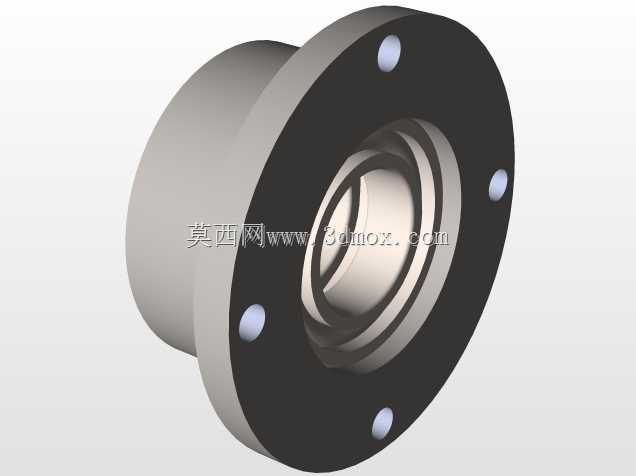

　　安装边界方面，圆盘基体背面可通过法兰孔或压板固定到工作台上，也可竖直悬挂在专机机架中；周边需要预留压臂张开后的操作半径，取放工件时管道沿轴向送入，因此轴向前方应留出不短于管端插入深度的直线空间，侧面则要避开驱动扳手或油缸的运动通道。若接入自动化线，可在中心螺杆端连接旋转气缸或液压缸，把手动进给改为动力驱动，并在压块附近设置到位检测位。

　　实际选型时，需要先明确管道外径范围、壁厚和允许圆度误差，再反推压爪行程与单爪压紧力；对不锈钢、铜管、塑料管等不同材料，压块表面可做钝化、衬铜或衬聚氨酯处理，防止划伤和电化学污染。维护点集中在各销轴与滑动螺旋副，定期清理管口碎屑并补充润滑脂，能长期保持各爪动作一致。整体结构紧凑、无复杂电控回路，既适合车间管路预制班组作为便携式收口工具，也能作为自动装配线上的执行末端，完成端口压缩、整圆与预定位多重工序。
