公制标准平垫圈多规格紧固件

　　在各类机械装配、钢结构连接、机电设备安装以及通讯类产品的内部紧固场景中，平垫圈是最基础却不可或缺的一类紧固件辅件。这套垫圈三维数模严格依照DIN 7989公制标准尺寸创建，覆盖了从小规格到大规格的多组公称尺寸，能够直接对应不同公称直径的六角螺栓、螺柱使用，为结构设计阶段的紧固件选型、装配干涉检查提供完整的三维参照。

　　从实际设备用途来看，平垫圈的核心作用并非简单垫在螺栓头与被连接件之间。在受预紧力的螺栓连接副中，垫圈首先承担着分散压紧应力的功能：当螺栓按照规定扭矩拧紧时，螺栓头或螺母的支承面会对被连接件表面产生较大的局部压应力，对于铝合金型材、工程塑料壳体、喷涂钣金件这类表面硬度较低的基材，直接压紧很容易造成表面压痕、涂层破损甚至基材局部塌陷。加入标准垫圈后，支承接触面积被显著放大，单位面积的压应力随之降低，能够有效保护被连接件的表面完整性。在户外钢结构、铁塔、通讯基站设备的安装场景中，DIN 7989系列垫圈本身就多用于钢结构螺栓连接，其厚度和外径尺寸都经过标准校核，能够适配大预紧力的高强度螺栓，避免拧紧过程中出现垫圈变形、支承面嵌入的问题。

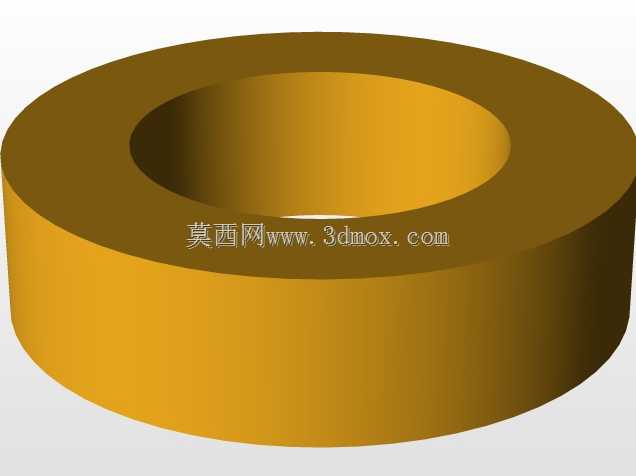

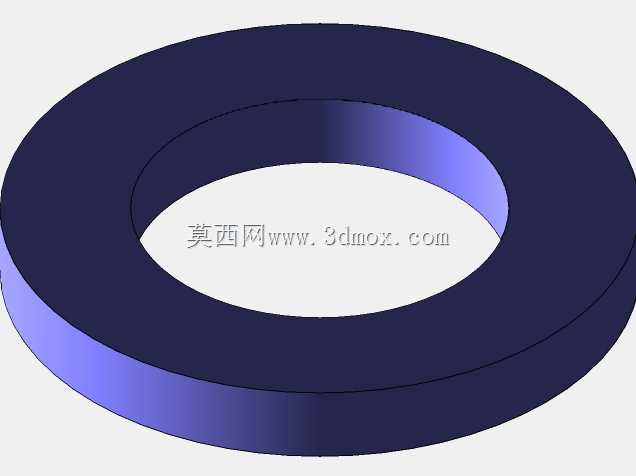

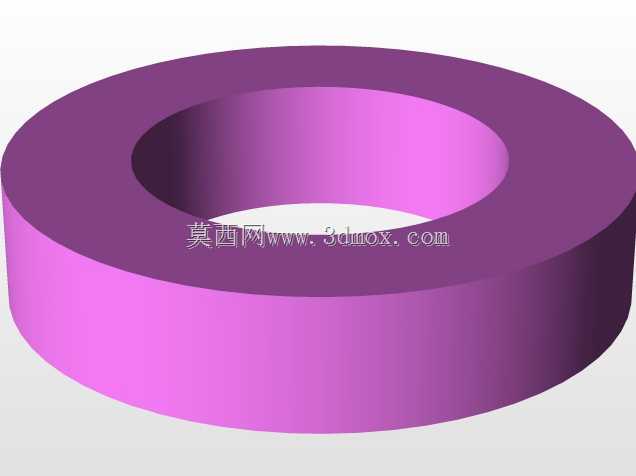

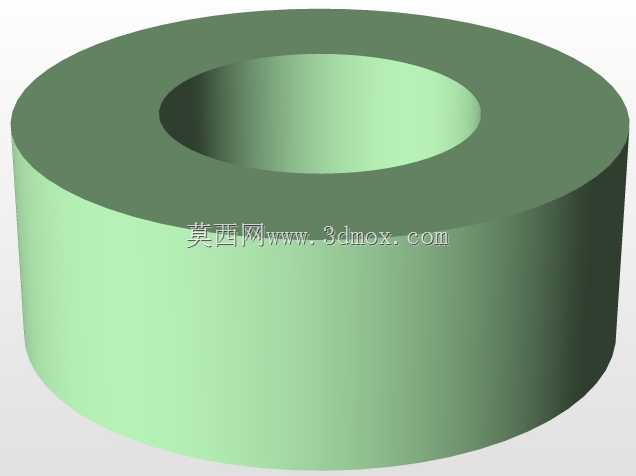

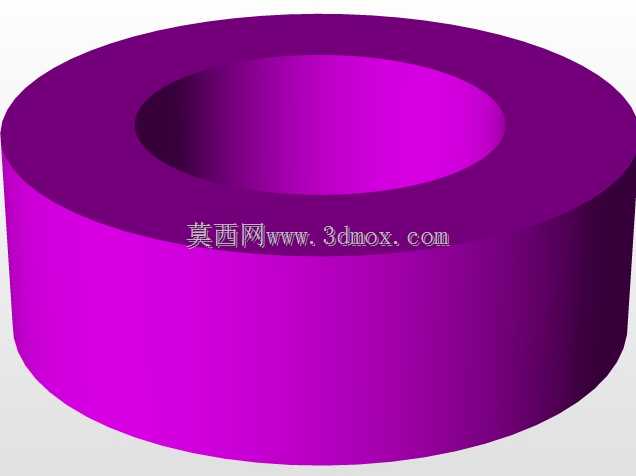

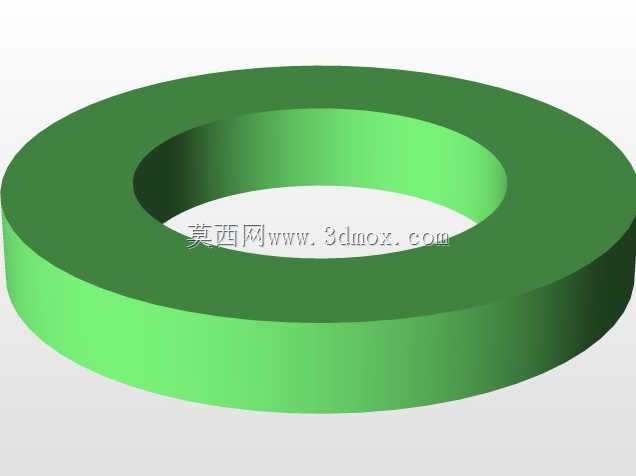

　　这套数模的设计思路完全贴合工程实际选型逻辑，每一个规格的垫圈都严格遵循标准中的尺寸链关系：内径按照对应螺栓公称直径的装配间隙设定，保证螺栓能够顺利穿过，同时间隙不会过大导致定位偏移；外径根据螺栓规格逐级增大，保证压紧覆盖范围足够；厚度则随规格提升相应增加，小规格垫圈厚度较薄，适配消费电子、小型设备内部的紧凑安装空间，大规格垫圈厚度更大，能够承受钢结构连接中的高预紧载荷。建模过程中所有规格均采用回转体特征生成，内外圆同轴度、两端面平行度都按照标准件的通用精度要求设定，没有多余的倒角、异形结构，完全还原平垫圈的真实几何形态。

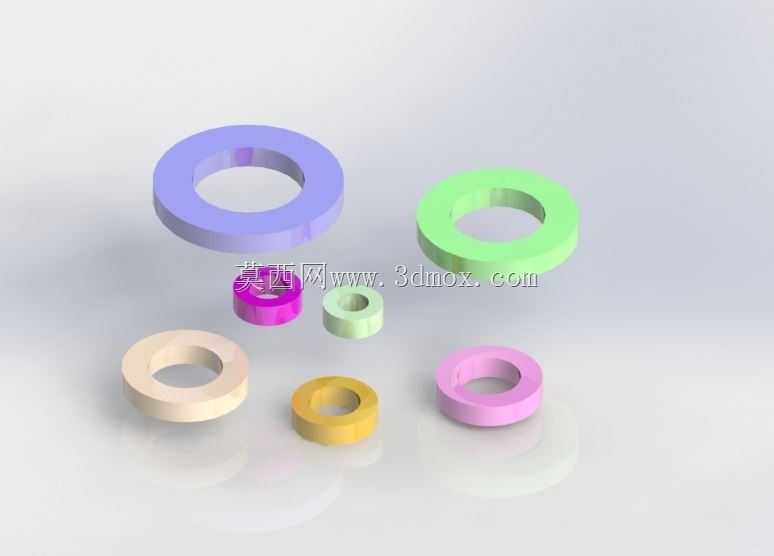

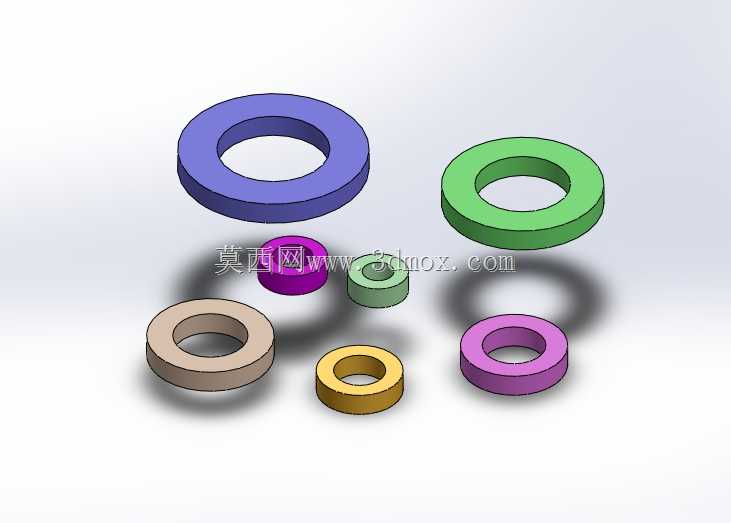

　　从安装边界角度考量，不同规格垫圈的外径直接决定了安装时需要预留的沉孔或避让空间。在做钣金件、注塑壳体的紧固孔设计时，工程师可以直接调用对应规格的垫圈数模装入装配体，检查螺栓头压紧区域是否和周边的凸台、筋位、相邻零件发生干涉：比如通讯设备内部的PCB板固定位，垫圈外径不能压到周边的走线区或电子元器件；钣金拼接的位置，垫圈不能超出板材边缘导致支承面悬空。数模中不同规格通过不同颜色区分，在装配体中可以快速识别所选垫圈规格是否和螺栓匹配，避免选型时出现大螺栓配小垫圈、或者小螺栓配大垫圈造成的空间浪费。

　　在实际装配工况里，这类平垫圈还常和弹簧垫圈、防松螺母组合使用，平垫圈贴靠被连接件表面提供平整支承，弹簧垫圈提供防松预紧力，两者配合既保护基材又提升连接可靠性。对于需要经常拆装的设备维护场景，标准垫圈的互换性极强，损坏后可以直接按照公称尺寸采购替换，不需要单独加工。整套数模覆盖的规格区间可以满足从小型消费电子产品内部M级小螺栓，到大型钢结构、机械设备底座连接大规格螺栓的配套使用需求，在三维装配设计时直接调取即可完成紧固件布局，不需要设计师逐个绘制垫圈轮廓，大幅提升标准件选型和装配校验的效率，也能在工程出图时直接生成对应的紧固件明细表，保证BOM中标件规格的准确性。
